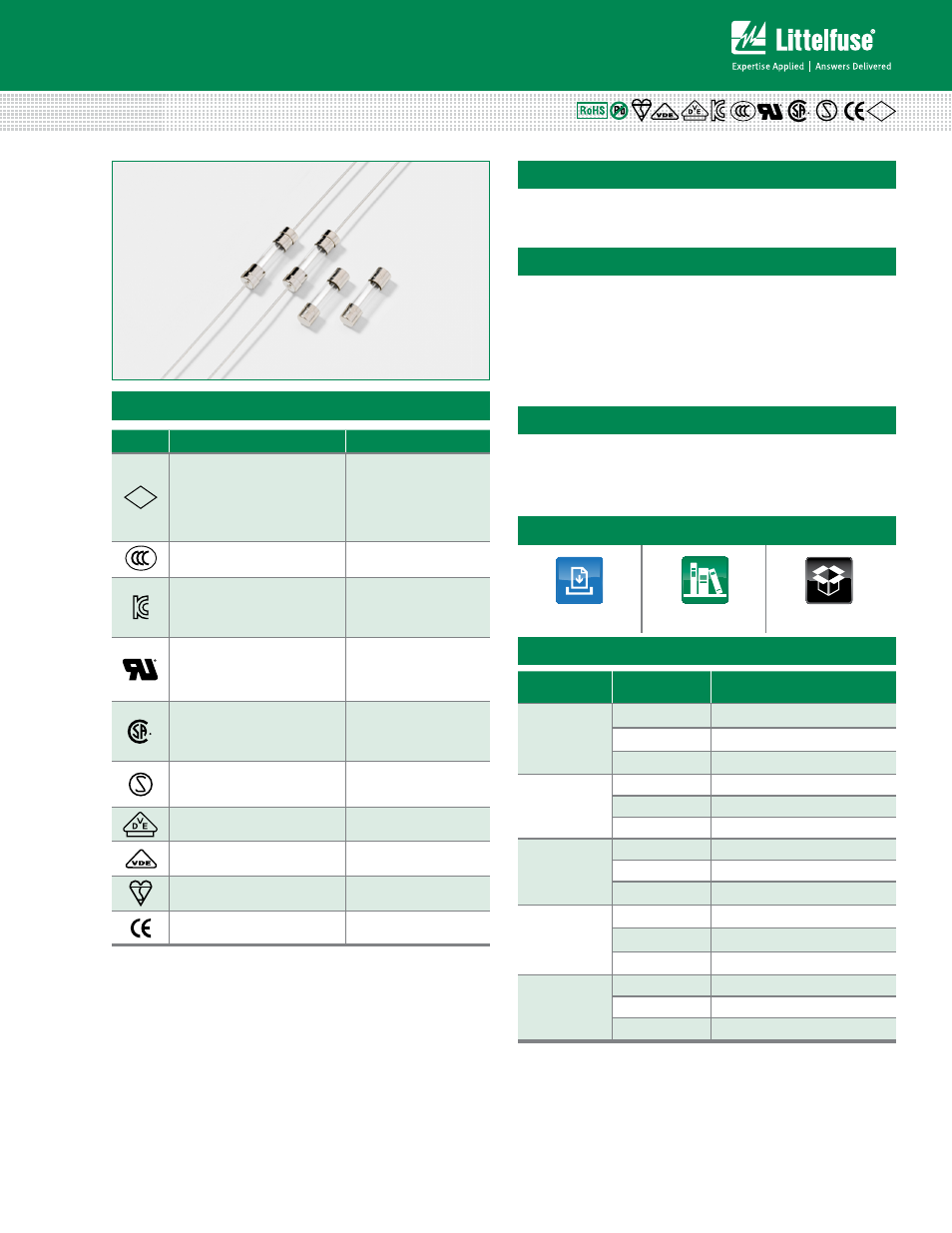

Littelfuse 218 Series User Manual
Axial lead & cartridge fuses, Fuse

© 2013 Littelfuse, Inc.
Specifications are subject to change without notice.
Revised: 12/19/13
Axial Lead & Cartridge Fuses
5×20 mm > Time-Lag > 218 Series
Agency Approvals
Agency
Agency File Number
Ampere Range
PS
E
Cartridge Certificates:
NBK090205-E10480A
NBK120802-E10480C
Leaded Certificates:
NBK090205-E10480B
NBK120802-E10480D
1A – 5A
6.3A – 15A
1A – 5A
6.3A – 15A
Certificates:
2005010207145715
32mA – 6.3A
Certificates:
SU05001-3005
SU05001-2008
SU05001-2009
32mA – 40mA
50mA – 800mA
1A – 10A
Recognised File:
E10480
Guide:
JDYX2
32mA – 16A
File:
029862
Acc. Class:
LR1422-30
32mA – 15A
File:
9850004, 9843043,
1309488, 304650, 416270
32mA – 6.3A
License:
40013496
32mA – 10A
License:
40016604
15A*
License:
KM41462
80mA
–
6.3A
32mA – 16A
Features
• Designed to International
(IEC ) Standards for use
globally
• Meets the IEC 60127-2,
Sheet 3 specification for
Time-Lag fuses
• Available in cartridge and
axial lead form
• RoHS compliant and
lead-free
Applications
* Approval for Cartridge versions only
Electrical Characteristics
5×20mm Time-Lag glass body cartridge fuse designed to
IEC specification.
Used as supplementary protection in appliance or
utilization equipment to provide individual protection for
components or internal circuits.
218 Series, 5×20 mm, Time-Lag (Slo-Blo
®
) Fuse
PS
E
% of Ampere
Rating
Ampere Rating
Opening Time
150%
32mA–100mA
60 minutes, Minimum
125mA-6.3A
60 minutes, Minimum
8A-15A
30 minutes, Minimum
210%
32mA-100mA
120 sec., Maximum
125mA-6.3A
120 sec., Maximum
8A-15A
120 sec., Maximum
275%
32mA-100mA
200 ms., Min.; 10 sec. Max.
125mA-6.3A
600 ms., Min.; 10 sec. Max.
8A-15A
600 ms., Min.; 10 sec. Max.
400%
32mA-100mA
40 ms., Min.; 3 sec. Max.
125mA-6.3A
150 ms., Min.; 3 sec. Max.
8A-15A
150 ms., Min.; 3 sec. Max.
1000%
32mA-100mA
10 ms., Min.; 300 ms. Max.
125mA-6.3A
20 ms., Min.; 300 ms. Max.
8A-15A
20 ms., Min.; 300 ms. Max.
Description
Additional Information
