ESPAÑOL
ES
PA
Ñ
O
L
13
12
11
Las Líneas de Abastecimiento de agua no son
incluidas. Por favor consulte al fabricante y/o sus
instrucciones para el correcto método de instalación de líneas
de abastecimiento y accesorios.
PRECAUCIÓN: La aplicación incorrecta de líneas de
abastecimiento y accesorios puede causar el fracaso o el
agujero de las líneas de abastecimiento y accesorios.

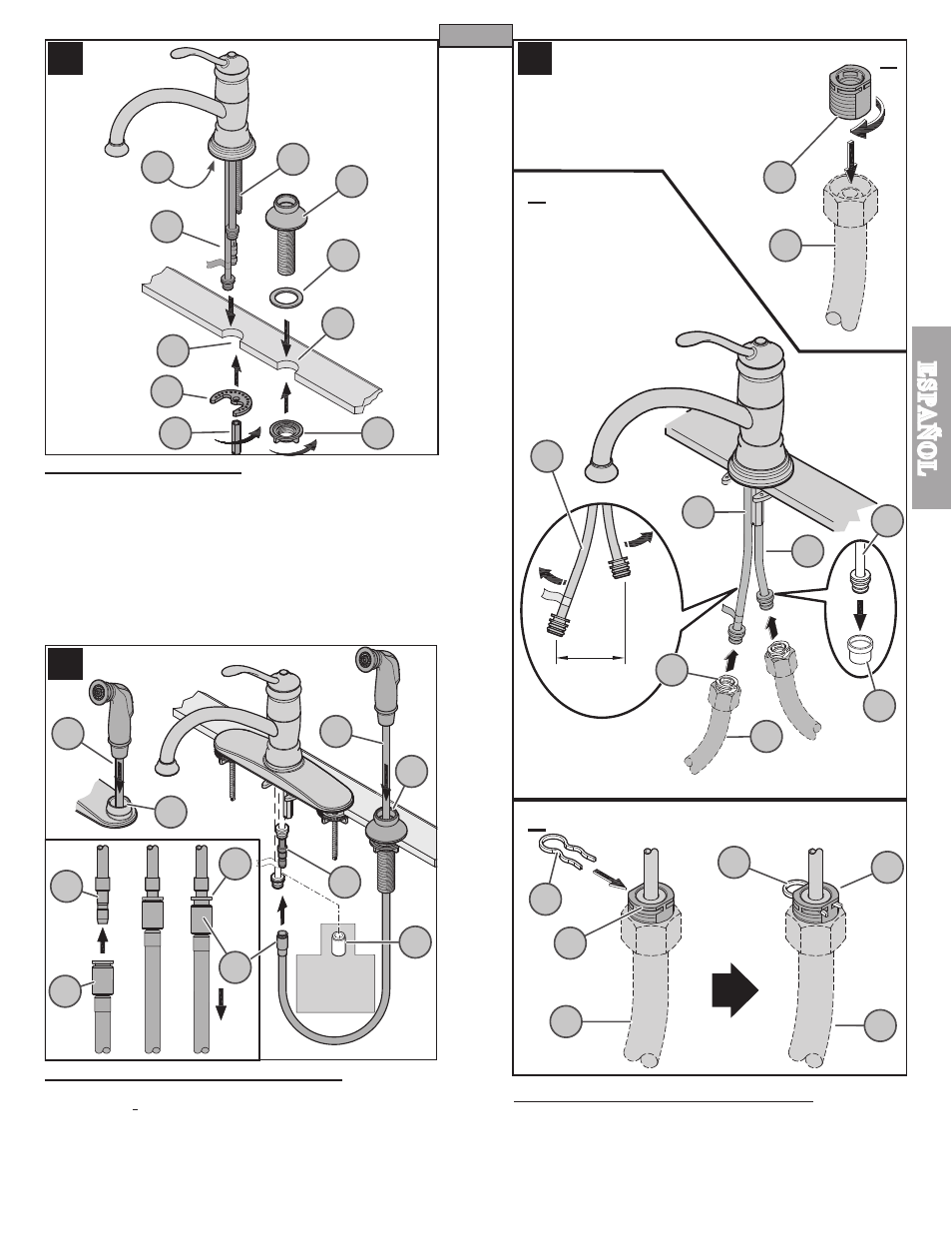

11 INSTALACIÓN DEL GRIFO
En la ranura para masilla de el aro para masilla (11A), coloque masilla para plomería
siguiendo las instrucciones del fabricante. Introduzca los tubos de suministro (11B) del
grifo en el agujero central (11C) del fregadero. Inserte la espiga de la guía de manguera
(11D) a través de la empaquetadora (11E) en el agujero (11F) del fregadero.
Desde abajo del fregadero, sujete el grifo colocando la arandela de metal (11G) y la
tuerca larga ( 7 / 16 pulg. Hex.) (11H) sobre el poste de montaje (11J). Asegúrese de
que las protuberancias en la arandela de metal (11G) queden apuntando hacia arriba.
Apriete hasta que el grifo esté firmemente conectado al fregadero. Sujete la guía de
manguera (11D) atornillando las contratuercas de plástico (11K). Apriete con la mano.
Quite el exceso de masilla de alrededor del borde exterior de el aro para masilla (11A).
¡No apriete en exceso!
12 INSTALACIÓN DEL ROCIADOR LATERAL
Sobre el fregadero, inserte la manguera del rociador lateral (12A) a través de la guía de
la manguera (12B). Desde abajo del fregadero, presione el recinto de conexión rápida
(12C), que se encuentra en el extremo de la manguera del rociador lateral (12A), firmemente
hacia arriba, hacia el tubo receptor (12D), hasta que ya no se le pueda presionar más. Tire
del recinto de conexión rápida (12C). Si el recinto y el collarín interno (12E) se separan
ligeramente pero no se salen del tubo receptor (12D), la conexión rápida está segura.
Para las instalaciones que no requieren ningún rociador lateral, un enchufe (12F) 972-
044 se debe utilizar y se debe ordenar por separado.
13 CONEXIONES DE SUMINISTRO DE AGUA
A. Enrosque los conectadores de entrada (10A) en las líneas de suministro de agua
(10B).
B. Retire la tapa protectora (10F). Separe suavemente los tubos de entrada de agua
caliente y fría (10C) aproximadamente 1 pulg. (26 mm). Conecte las linias de suministro
de agua (10B) a los tubos de entrada del grifo (10C). Conecte la línea de suministro
de agua caliente al tubo de entrada de agua caliente indicado con la etiqueta roja.
9
12A
12F
12D
12E
12C
12B
12A
12B
11B
11C
11D
11J
11E
11F
11K
11G
11H
11A
12D
12C
1 Pulg.
Max.
(26 mm)
A
B
C
13A
13B
13C
13C
13C
13C
13A
13F
13B
CALIENTE FRIA
13D
13E
13B
13D
13B
13A
OPCIONAL
(Debe ser
ordenado por
separado)
