ESPAÑOL

ES

PA

Ñ

O

L

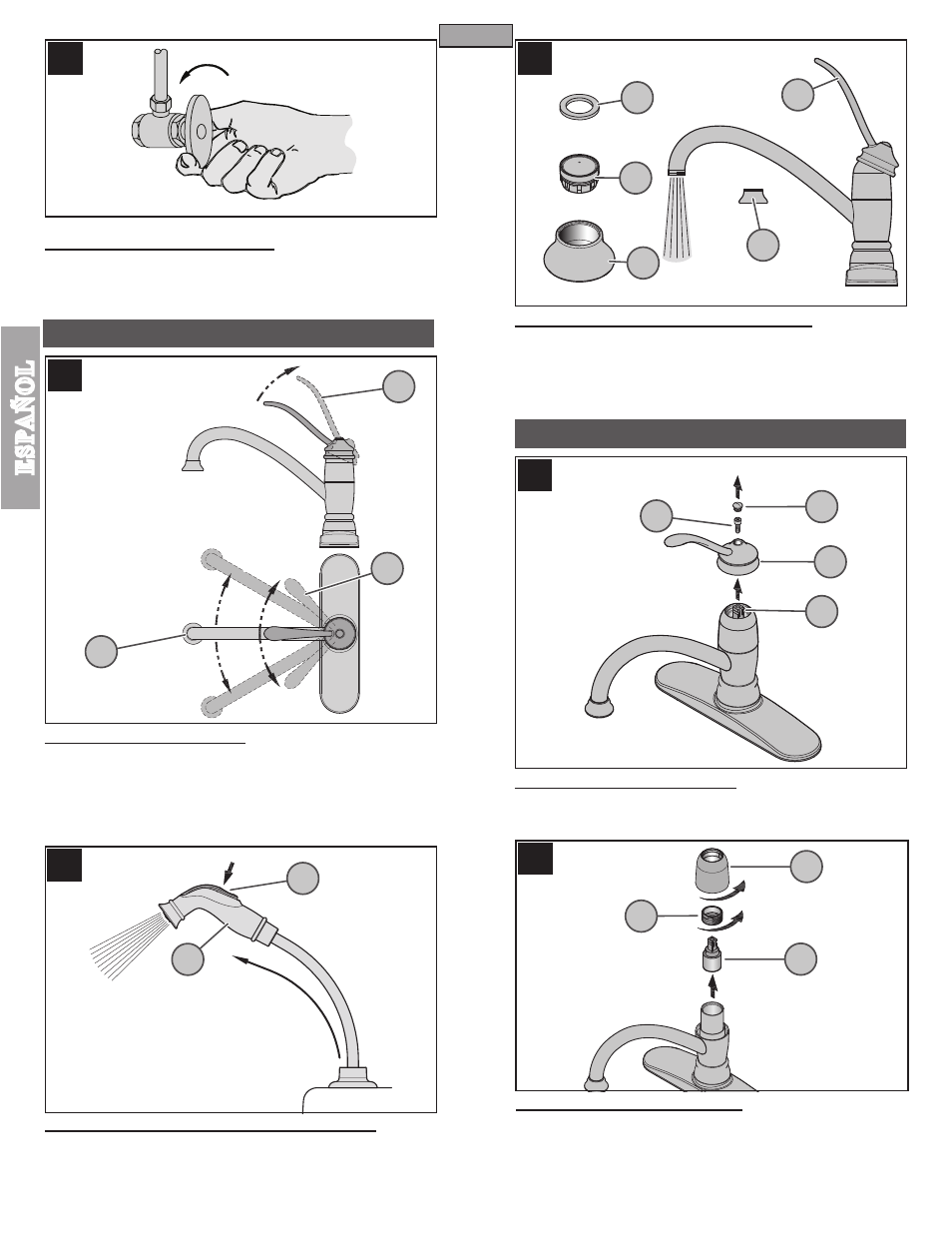

MANTENIMIENTO Y CUIDADO

16

17

18

19

FUNCIONES DEL GRIFO

15

14

16 FUNCIONAMIENTO DEL ROCIADOR LATERAL

El rociador lateral (16A) puede tirarse hacia adelante para rociar agua en cualquier

dirección. Para activar el rociador lateral, oprima el botón basculante (16B) situado en

la parte posterior del rociador lateral (16A).

17 ENJUAGUE Y LIMPIEZA DEL AEREADOR

Luego de efectuar la instalación, retire la caja del aereador (17A). Gire la válvula (17B) a

la posición abierta y deje correr el agua fría y caliente por lo menos un minuto cada una.

Mientras el agua corre, verifique que no hay fugas. Para limpiar el arreador, desarme la caja

del aereador (17A) separando el casco (17C), la cesta (17D) y la arandela (17E) del arreador.

Una vez que haya limpiado las partes, re-ensámblelas siguiendo estos pasos en orden inverso.

18 CÓMO QUITAR LAS MANIJAS

¡Cierre el suministro de agua antes de continuar! Manteniendo las válvulas en la

posición cerrada, quite el botón decorativo (18A), desenrosque el sujetador (18B) y

saque el núcleo de la manija (18C) del vástago de la válvula (18D).

19 REEMPLAZO DEL CARTUCHO

Cierre los suministros de agua y alivie la presión antes de trabajar en el grifo (consulte

el paso 2). Retire la manija (consulte el paso 18) Quite la tapa en forma de cúpula (19A)

destornillándola en sentido contra-horario. Destornille el anillo de retención (19B) con una llave

ajustable. Quite el cartucho (19C) con cuidado halándolo en forma recta hacia arriba y hacia

afuera. Inspeccione el cartucho (19C) para asegurar que no contenga residuos o esté dañado.

Limpie o reemplace el cartucho (19C). Re-ensamble el grifo siguiendo los pasos en orden inverso.

14 CÓMO ENCENDER LA UNIDAD

Active el suministro de agua fría y caliente y verifique que no hay fugas arriba y abajo

del fregadero.

Nota: Después de que la instalación sea completa, purgue el grifo (consulte al paso 17).

15 FUNCIÓN DE LA VÁLVULA

Al levantar la manija de palanca (15A), la válvula se activará y permitirá el flujo de

agua. El flujo de agua aumentará al continuar levantando la manija de palanca (15A).

Al girar la manija de palanca (15A) en sentido contra-horario, la temperatura del agua

disminuirá hasta flujo frío únicamente. Al girar la manija de palanca (15A) en sentido

horario, la temperatura del agua aumentará hasta flujo caliente únicamente.

El surtidor (15A) puede girarse alrededor del cuerpo del grifo en cualquier dirección.

10

16B

16A

17A

17C

17D

17E

17B

18A

18C

18B

18D

19A

19B

19C

ABIERTA

CALIENTE

FRÍA

15A

15B

15A
