FONCTIONNEMENT DES ROBINETS

15

14

16

17

ENTRETIEN ET SOINS

18

19

14 MISE EN SERVICE DU MÉLANGEUR

Ouvrir les robinets d’arrivée d’eau chaude et d’eau froide, puis vérifier le dessus et le

dessous du lavabo pour voir s’il y a des fuites.

Note : Après que l’installation est complète, purgez le robinet (consultez au pas 17).

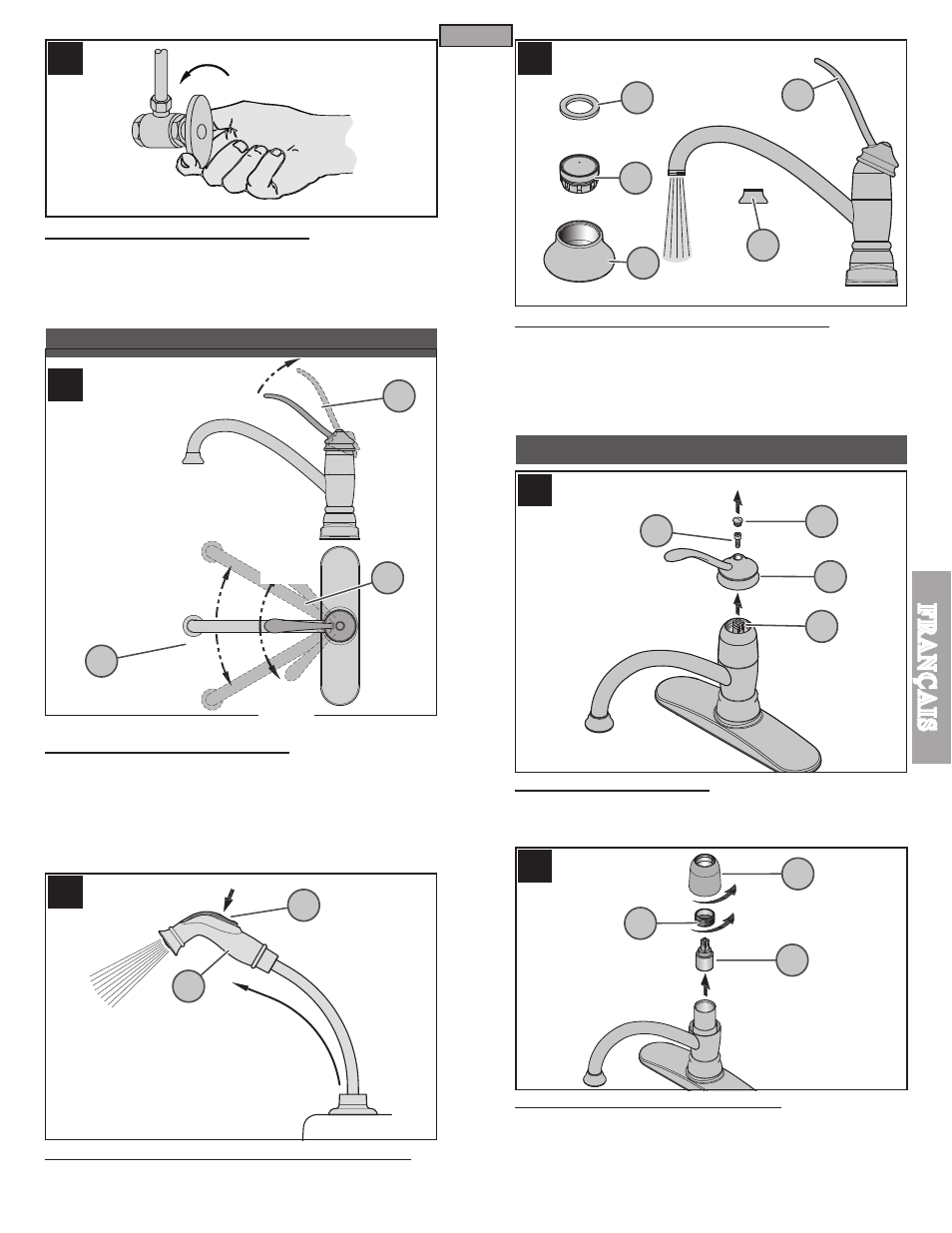

15 FONCTIONNEMENT DU ROBINET

Le relevage de la manette (15A) active le robinet pour permettre à l’eau de couler. Le débit

augmente au fur et à mesure que l’on relève la manette (15A). Lorsqu’on tourne la manette

(15A) dans le sens antihoraire, la température de l’eau baisse jusqu’à ce que celle-ci soit tout

à fait froide. Lorsqu’on tourne la manette (15A) dans le sens horaire, la température de l’eau

augmente jusqu’à ce que celle-ci soit très chaude.

Le bec (15B) peut pivoter dans n’importe quel sens autour du corps du mitigeur.

16 FONCTIONNEMENT DE LA DOUCHETTE LATÉRALE

La douchette latérale (16A) peut être tirée vers l’avant pour pulvériser de l’eau dans toute

direction. Pour l’activer, appuyer sur la bascule (16B) qui se trouve au dos de la douchette (16A).

17 RINÇAGE ET NETTOYAGE DE L’AÉRATEUR

Une fois que l’installation est terminée, retirer le logement d’aérateur (17A). Ouvrir

le robinet (17B) et laisser l’eau chaude et l’eau froide couler pendant au moins une

minute chacun. Contrôler l’étanchéité pendant que l’eau coule. Pour nettoyer l’aérateur,

démonter son logement (17A) en séparant le boîtier d’aérateur (17C), la crépine (17D)

et la rondelle (17E). Une fois que les pièces ont été nettoyées, remonter l’aérateur en

procédant dans l’ordre inverse.

18 DÉPOSE DES MANETTES

Couper l’eau avant de commencer ! Les robinets étant en position fermée, détacher

le bouton décoratif (18A), dévisser la fixation (18B) et retirer le moyeu de manette (18C)

de la tige de robinet (18D).

19 REPLACEMENT DE LA CARTOUCHE

Couper les arrivées d’eau et dépressuriser avant de travailler sur le mitigeur (voir

l’étape 2). Retirer la manette (voir l’étape 18). Retirer le capuchon bombé (19A) en le

dévissant dans le sens antihoraire et enlever(19B). Dévisser l’anneau de retenue (19C) à

l’aide d’une clй а molette. Retirer la cartouche (19C) avec précaution en la tirant droit vers le

haut. Examiner la cartouche (19C) pour voir si elle est encrassée ou endommagée. Nettoyer

la cartouche (19C) ou la remplacer. Remonter le mitigeur en inversant l’ordre des opérations.
