ESPAÑOL
ES
PA
Ñ
O
L

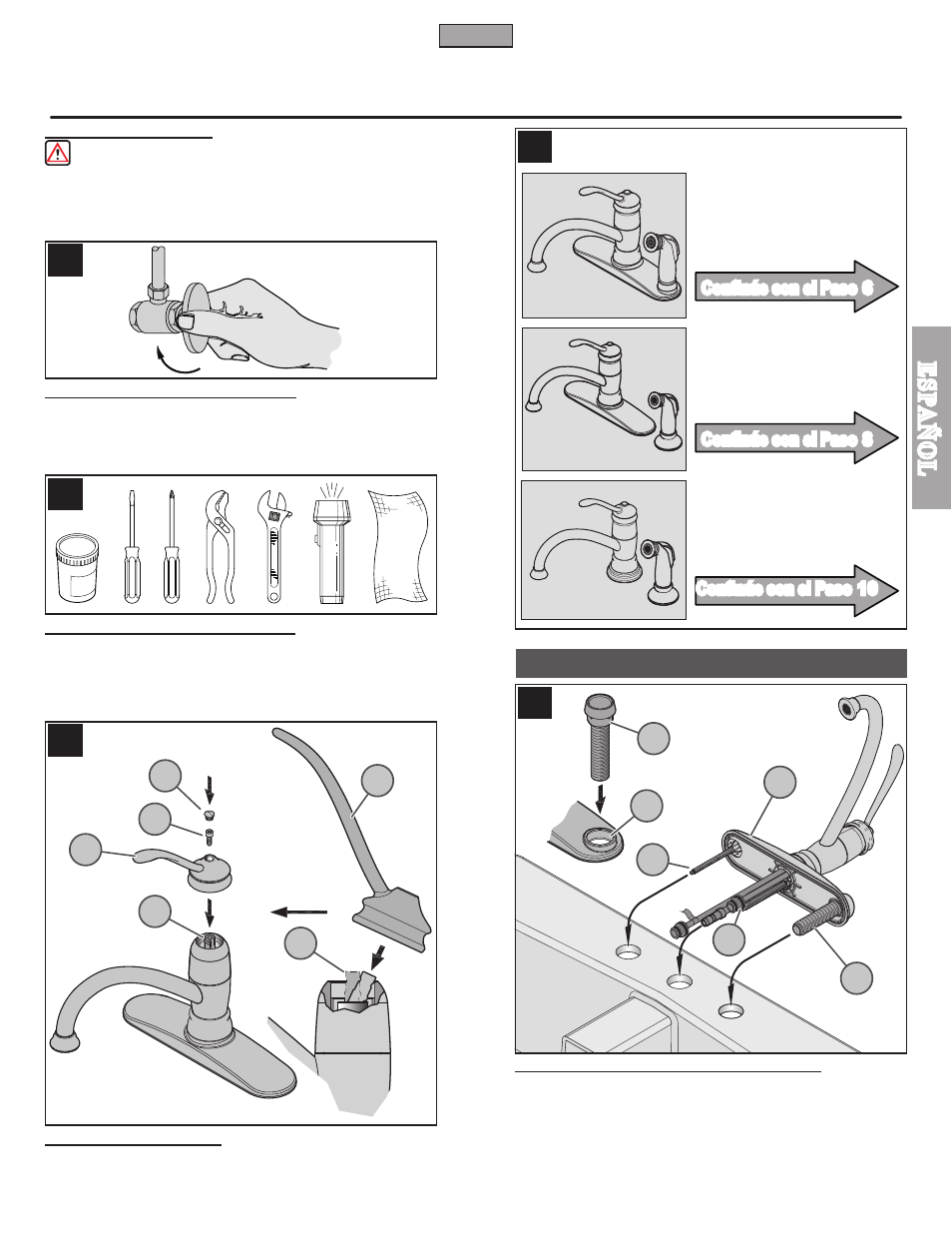

INSTALACIÓN DEL GRIFO
2
3
4
5
6
Gracias por haber comprado este producto Price Pfister. Todos los productos Price Pfister están diseñados cuidadosamente y son sometidos a
pruebas en la fábrica para ser utilizados sin problemas bajo condiciones normales. Este producto es fácil de instalar con herramientas básicas
y nuestras instrucciones ilustradas fáciles de seguir. Si tiene alguna pregunta sobre este producto, llame al 1-800 Pfaucet (1-800-732-8238).
1 ANTES DE PROCEDER
ADVERTENCIA: Antes de proceder, lea completamente todas las instrucciones.
Price Pfister recomienda llamar a un profesional si no se está seguro acerca de cómo
instalar este producto.
Este producto debe instalarse de acuerdo a los códigos de plomería y de construcción
locales y estatales.
2 CIERRE EL SUMINISTRO DE AGUA
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se
trata de un reemplazo de grifo, quite el grifo viejo y limpie completamente la superficie
del fregadero.
3 HERRAMIENTAS RECOMENDADAS
• Masilla para plomería • Destornillador recto • Destornillador en cruz
• Tenazas • Llave ajustable • Linterna de mano
• Paño
Para hacer la instalación podría ser necesario contar con nuevas tuberías de suministro,
válvulas de cierre o herramientas adicionales.
Modelos
34-3AL
Instalación en 3 agujeros con
rociador lateral
Modelos
34-3AL
Instalación en 4 agujeros
con rociador lateral
Modelos
34-4ALS 34-4ALY
Instalación en 2 agujeros
con rociador lateral
Continúe con el Paso 8
Continúe con el Paso 10
Continúe con el Paso 6
4 CÓMO UNIR LA MANIJA
Coloque la manija de palanca (4A) sobre el vástago de la válvula (4B) y asegúrela
con el sujetador (4C) según lo demostrado. Inserte el botón decorativo (4D) sobre la
manija de palanca (4A).
6 INSTALACIÓN DEL GRIFO DE 3 AGUJEROS
En la ranura para masilla de la placa de cubierta (6A), coloque masilla para plomería
siguiendo las instrucciones del fabricante. Inserte la guía de manguera (6D) en el agujero
lateral (6E) de la placa de cubierta (6A). Alinee las lengüetas de la guía de manguera
con aquellas en el agujero de la placa de cubierta. Introduzca los tubos de suministro
(6B) del grifo en el agujero central del fregadero. Introduzca la espiga (6C) y a guía de
manguera (6D) del grifo en los agujeros extremos del fregadero.
La placa de la cubierta (6A) se puede colocar con la guía de la manguera (6D) en el
lado derecho o izquierdo (consulte al paso 10 para el retiro de la placa de la cubierta).
Estas instrucciones cubren tres
instalaciones distintas:
7
4C
4D
4B
4A
DELANTERO
4A
4B
6A
6D
6C
6D
6E
6B
