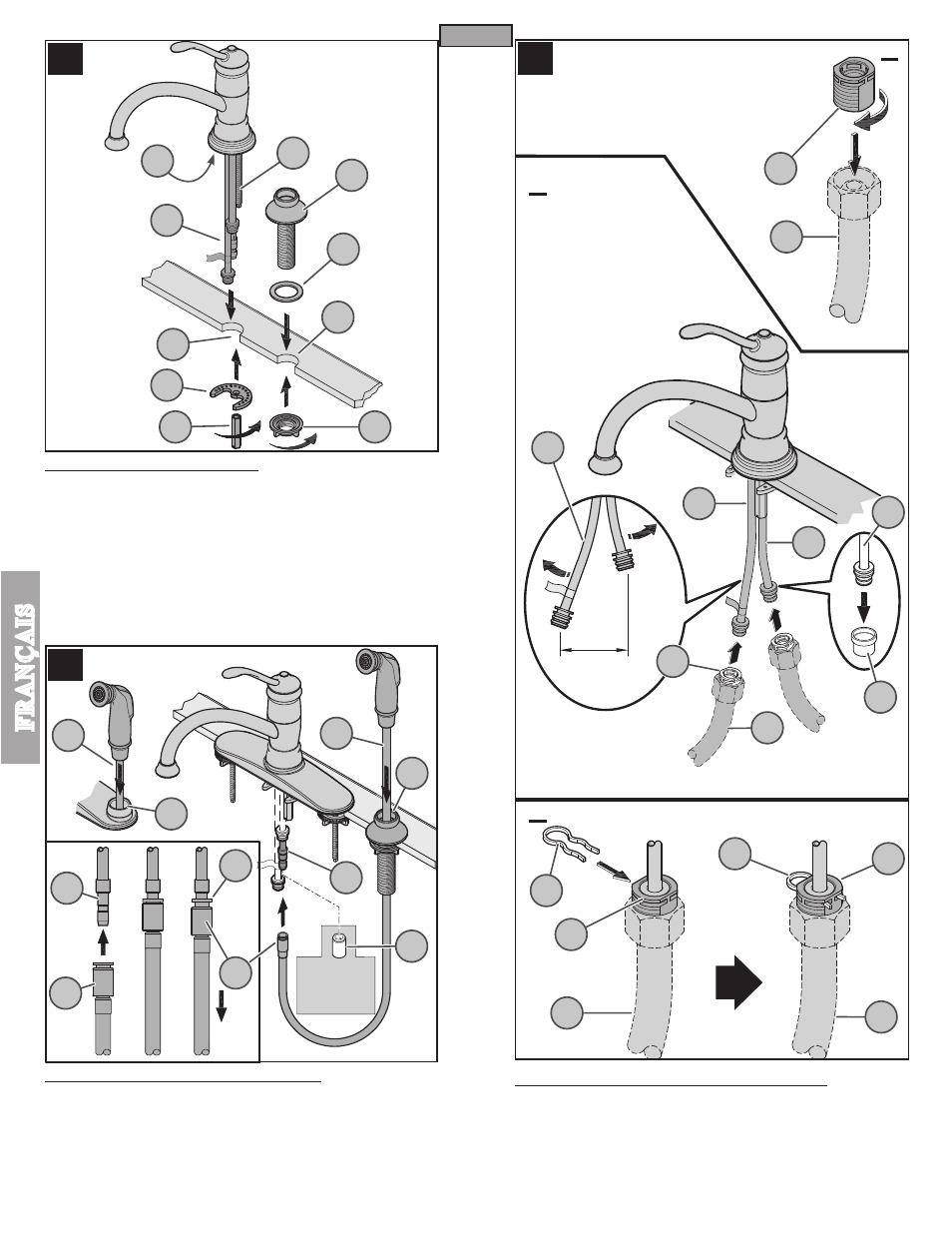

11 INSTALLATION DU ROBINET

Appliquer du mastic de plombier dans la rainure prévue à cet effet sur l’bague de

mastic (11A). Faire passer les tubes d’arriéve (11B) par le trou central (11C) de l’évier.

Introduire le tube fileté de le guide de tuyau (11D) au travers du joint (11E) dans les

trous (11F) de l’évier.

Depuis le dessous de l’évier, fixer le mitigeur en plaçant la rondelle métallique (11G) et

l’écrou long (

7

/

16

po.) (11H) sur la tige filetée de montage (11J). S’assurer que les bosses

de la rondelle métallique (11G) sont sur le dessus. Serrer jusqu’à ce que le mitigeur

soit fixé solidement à l’évier. Fixer le guide de tuyau (11D) en vissant les contre-écrous en

plastique (11K). La serrer avec les doigts. Enlever tout excédent de mastic du pourtour du

bord extérieur de l’bague de montage (11A).

Ne pas trop la serrer !

12 POSE DE LA DOUCHETTE LATÉRALE

De au-dessus de l’évier, insérer le flexible de douchette (12A) dans son guide (12B).

Depuis le dessous de l’évier, pousser fermement le raccord rapide (12C) qui se trouve à

l’extrémité du le flexible de douchette latérale (12A) à fond vers le haut pour le placer sur le tube

récepteur (12D). Tirer sur le raccord rapide (12C). Si ce raccord se sépare légèrement du collet

intérieur (12E) mais ne se détache pas du tube récepteur (12D), le branchement est solide.

Pour l’installation qui n’exige pas d’une douchette latérale, un prise (12F) 972-044 doit être

utilisé (ordonné séparément).

13 RACCORDEMENTS DES ARRIVÉES D’EAU

A.

Vissez les connecteurs d’entrée (10A) aux tuyaux d’arrivée d’eau (10B).

B.

Retirez la couverture protecteur (10F). Avec précaution, écartez les tubes d’arrivée d’eau

chaude et d’eau froide (10C) d’environ 26 mm (1 po). Et puis, assemblez les tuyaux

d’arrivée d’eau (10B) aux tubes d’arrivée (10C). La ligne d’approvisionnement en eau

chaude va à l’essayage d’arrivée chaud indiqué par l’étiquette rouge.

C.

Insérez l’agrafe (10D) dans les trous du connecteur d’entrée (10E) pour fixer les

lignes d’approvisionnement en eau, comme il est montré.

Les tubes d’arrivée d’eau ne sont pas incluses. Consultez

le fabricant et/ou ses instructions pour la méthode correcte

pour l’installation.

PRUDENCE: L’application incorrecte des tubes d’arrivée et des

connecteurs d’arrivée peut être suivie par l’échec ou la fuite des

lignes.
