Page 8
ESPAÑOL
ES
PA
Ñ
O
L
8
7
9
10
Continúe con el Paso 12
ALTO
Continúe con el Paso 12
ALTO

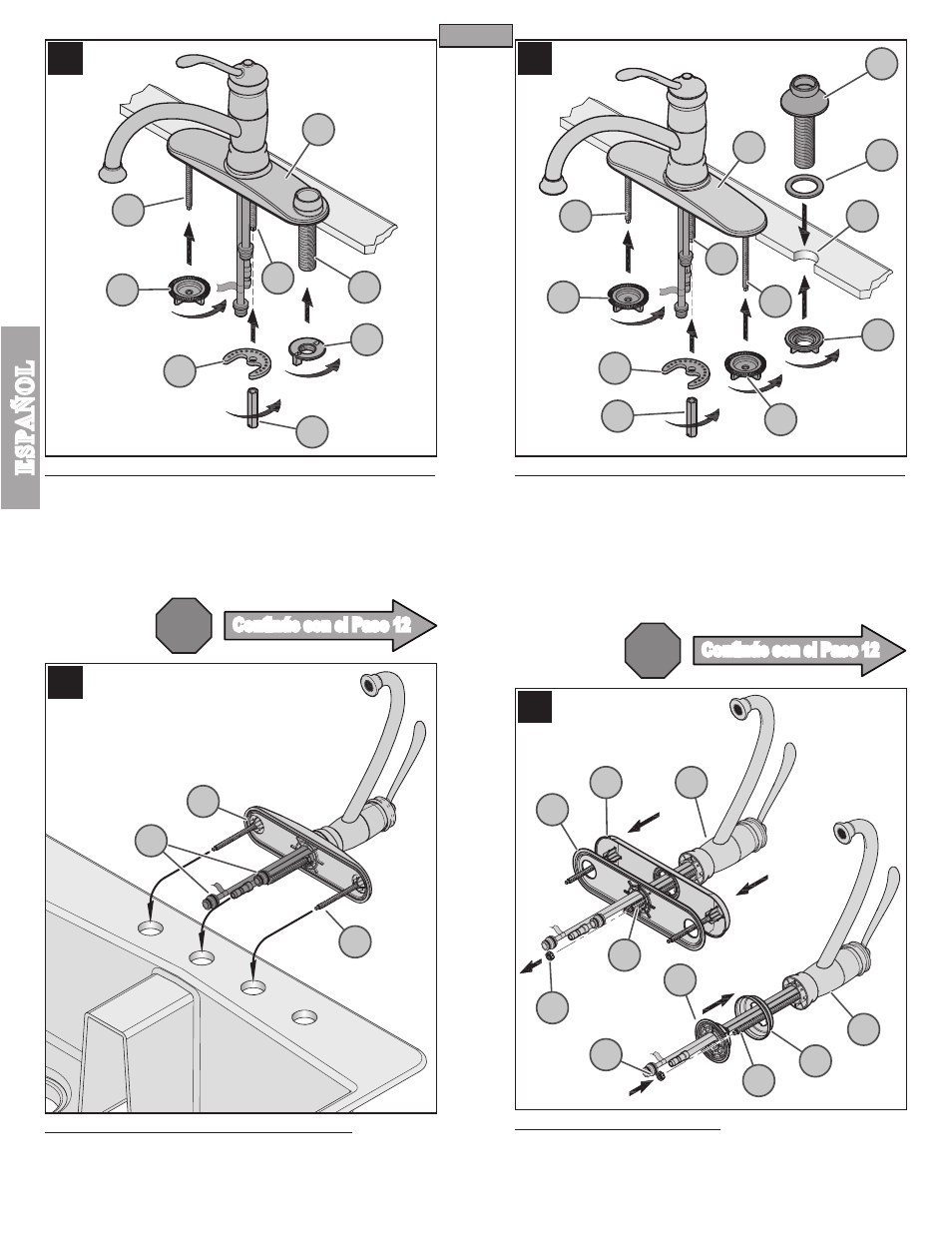

7 ASEGURAR EL GRIFO DE 3 AGUJEROS AL FREGADERO
Desde abajo del fregadero, sujete la guía de la manguera (7A) atornillando la contratuerca
de plástico (7B). Sujete la placa de cubierta (7C) atornillando la tuerca de mariposa (7D)
al poste de montaje (7E). Apriete con la mano. Quite el exceso de masilla de alrededor
del borde exterior de la placa de cubierta (7C). Sujete el grifo colocando la arandela de
metal (7F) y la tuerca larga (
7
/
16
pulg. Hexagonal) (7G) sobre el poste de montaje (7H).
Asegúrese de que las protuberancias en la arandela de metal (7F) queden apuntando
hacia arriba. Apriete hasta que el grifo esté firmemente conectado al fregadero.
¡No apriete en exceso!
8 INSTALACIÓN DEL GRIFO DE 4 AGUJEROS
En la ranura para masilla de la placa inferior (8A), coloque masilla para plomería
siguiendo las instrucciones del fabricante. Introduzca los tubos de suministro(8B) del
grifo en el agujero central del fregadero. Introduzca las espigas (8C) del grifo en los
agujeros extremos del fregadero.
9 ASEGURAR EL GRIFO DE 4 AGUJEROS AL FREGADERO
Sobre el fregadero, inserte la espiga de la guía de manguera (9A) a través de la
empaquetadora (9B) en el agujero (9C) del fregadero.
Desde abajo del fregadero, sujete la guía de manguera (9A) atornillando las contratuercas
de plástico (9D). Apriete con la mano. Apriete las tuercas de mariposa (9E) a los postes
de montaje (9F). Quite el exceso de masilla de alrededor del borde exterior de la placa de
cubierta (9G). Sujete el grifo colocando la arandela de metal (9H) y la tuerca larga (
7
/
16
pulg.
Hexagonal) (9J) sobre el poste de montaje (9K). Asegúrese de que las protuberancias en
la arandela de metal (9H) queden apuntando hacia arriba. Apriete con un destornillador de
hoja plana o una llave ajustable hasta que el grifo esté firmemente conectado al fregadero.
¡No apriete en exceso!
10 PREPARACIÓN DEL GRIFO
Por debajo del grifo, retire la tuerca (10A) desroscando la del poste del montaje (10B).
Retire la placa inferior (10C) y la placa para plataforma (10D) de el cuerpo del grifo (10F).
Monte el aro de montaje (10E) y el aro para masilla (10G) en el fondo del cuerpo del grifo
(10F). Asegure colocando y roscando la tuerca (10A) sobre el poste del montaje (10B).
8
7A
7C
7B
7G
7H
7F
7D
7E
8A
8C
8B
10B
10C
10D
10F
10F
10E
10B
10G
10A
9E
9E
9F
9D
9C
9F
9G
9A
9B
9H
9J
9K
10A
