Crown Audio XTi Series - Manual (Page 9)

XTi Series Power Amplifiers
Operation Manual Mode d’emploi page 9
Amplificateurs de puissance
Bedienungsanleitung
Leistungsendstufen
Manual de Operación
Amplificadores de potencia
ENTREE
MASSE
SOURCE
MASSE GND
SCHALLQUELLE
EINGANG
TIERRA
FUENTE
ENTRADA
ENTREE
SOURCE
SCHALLQUELLE
EINGANG
SHIELD
ENTREE
SCHIRM
BLINDAJE
ENTRADA
FUENTE

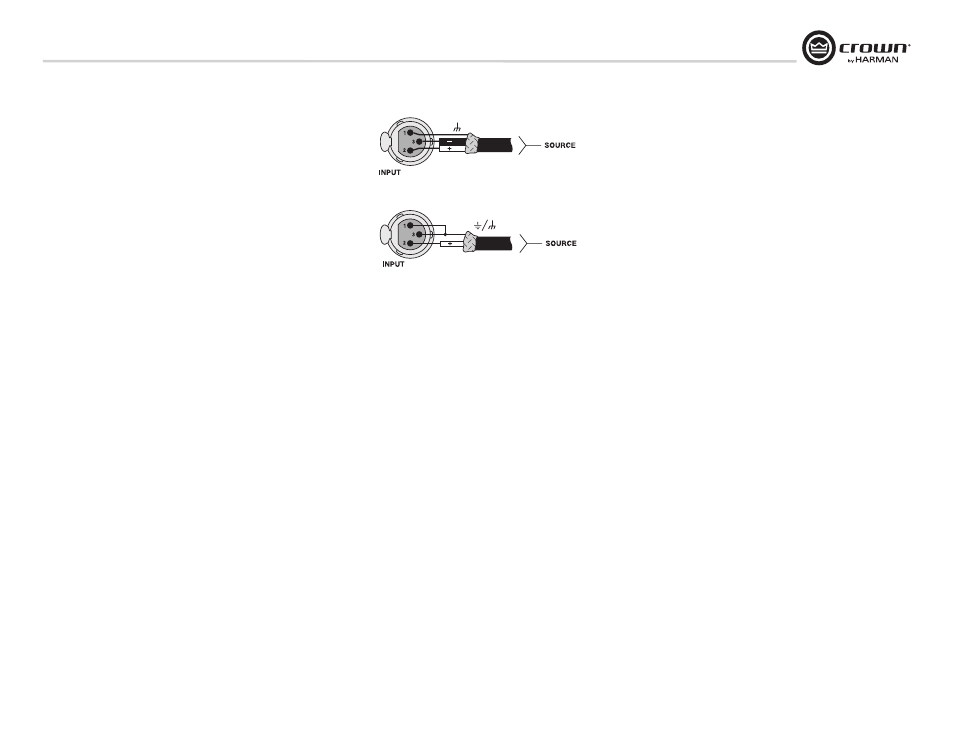

Figure 2.3 Input Connector XLR Wiring, Balanced
(Top) and Unbalanced (Bottom)
2.4 Choose Input Wire
and Connectors
Crown recommends using pre-built or professionally wired
balanced line (two-conductor plus shield), 22-24 gauge
cables and connectors. At the amplifier inputs, use 3-pin
male XLR cable ends.
Unbalanced lines may be used, but may result in noise over
long cable runs.
Figure 2.3 shows XLR wiring.
NOTE: Custom wiring should only be performed by
qualified personnel.
Figure 2.3 Câblage du connecteur pour entrée
symétrique et asymétrique
Abb. 2.3 Symmetrischer (oben) und unsymme-
trischer (unten)
Figura 2.3 Cableado del Conector XLR de la
Entrada, Balanceado (Superior) y Desbalanceado
(Inferior)
2.4 Eingangsverbindungen
Crown empfiehlt symmetrischen Anschluß (zwei Leiter mit
Schirm) über vorgefertigte oder professionell verdrahtete
Kabel mit einem Leiterquerschnitt von 0,25 - 0,3mm².
Ver wenden Sie an den Eingängen Ihrer Endstufe
• 3-polige männliche XLR-Stecker,
Unsymmetrischer Anschluß ist ebenfalls möglich, kann
aber bei langen Kabelwegen Störpegel verursachen.
Abb. 2.3 zeigt die XLR-Steckerbelegung.
ACHTUNG: Verwenden Sie nur hochwertige,
pro fessionell verdrahtete Kabel.
2.4 Seleccione el cableado y conectores de
entrada
Crown recomienda el uso de líneas balanceadas ( dos
con ductores más blindaje) prefabricadas o
profesionalmente construidas con cables calibre 22 a 24 y
conectores.
En las entradas del amplificador use cualquiera de lo
sigu iente Cables con conectores XLR de 3 terminales.
También se pueden usar líneas desbalanceadas pero
podrían generar ruido en tramos largos de cable.
La figura 2.3 muestra las conexiónes del conector XLR.
NOTA: El cableado especial deberá ser realizado
solamente por personal calificado.
2.4 Choisissez le câble et les connecteurs
d’entrée
Crown recommande l’emploi de connecteurs et câbles de
section 0,2 à 0,35 mm 2 préfabriqués ou professionnellement
câblés pour une ligne symétrique (2 conducteurs +
blind age). Vous devez utiliser des connecteurs XLR mâles 3
bro ches pour le câble entrant dans l’amplificateur. Des lignes
asymétriques peuvent être utilisées mais peuvent entraîner
du bruit quand les câbles sont longs.
La Figure 2.3 représente l’affectation des broches du
con necteur pour un câblage symétrique et la Figure 2.4 celle
pour un câblage asymétrique.
NOTE: Un câblage personnel ne doit être accompli
que par un personnel qualifié.
