Crown Audio XTi Series - Manual (Page 8)

Amplificadores de potencia
page 8
Leistungsendstufen Amplificateurs de puissance XTi Series Power Amplifiers
Operation Manual Mode d’emploi Bedienungsanleitung Manual de Operación

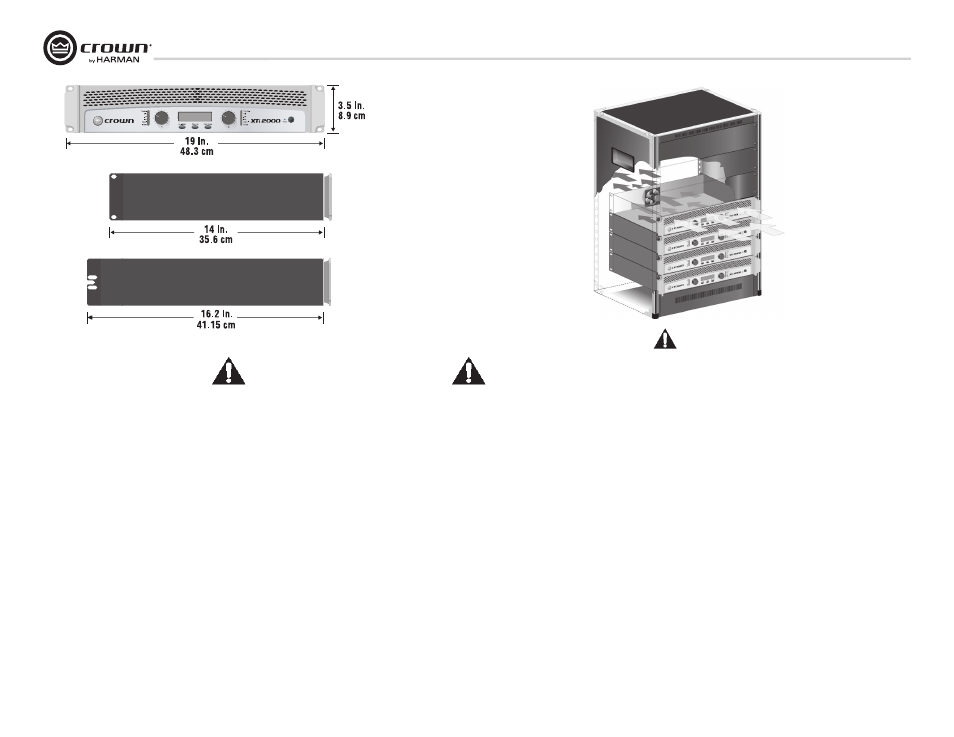

Figure 2.2
Airflow
(XTi 6000 Not Shown)
Figure 2.1
Dimensions
2.2 Install Your Amplifier
CAUTION: Before you begin, make sure
your amplifier is disconnected from the
power source, with the power switch in
the “off” position and all level controls
turned completely down (counterclock-
wise).
Use a standard 19-inch (48.3 cm) equipment rack
(EIA RS-310B). See Figure 2.1 for ampli fier
dimensions.
You may also stack amps without using a
cabinet.
NOTE: When transporting, amplifiers should be
supported at both front and back.
Rear rack-ear supports for the XTi 6000 can be
ordered free of charge from Crown’s Parts Dept. at
574-294-8210.
2.3 Ensure Proper Cooling
When using an equipment rack, mount units
directly on top of each other. Close any open
spaces in rack with blank panels. DO NOT block
front or rear air vents. The side walls of the rack
should be a minimum of two inches (5.1 cm)
away from the amplifier sides, and the back of the
rack should be open.
Figure 2.2 illustrates standard amplifier airflow.
Figure 2.1
Dimensions
Abb. 2.1
Abmessungen
Figura 2.1
Dimensiones
Figure 2.2
Flux d’air
(XTi 6000 pas démontré)
Abb. 2.2
Luftstrom
(XTi 6000 nicht angezeigt)
Figura 2.2
Flujo de Aire
(XTi 6000 no aparece)
2.2 Einbau der Endstufe
ACHTUNG: Vergewissern Sie sich vor
dem Einbau, daß Ihre Endstufe vom Netz
getrennt ist, der Netzschalter in der “OFF”-
Position steht und alle Pegel steller auf
Linksanschlag stehen.
Verwenden Sie ein Standard 19”-Rack (48,3 cm; EIA
RS-310B). siehe Abbildung 2.1 Zu den
Endstufenabmessungen siehe Abbildung 2.1.
Endstufen können auch ohne Rack gestapelt werden.
ACHTUNG: Zum Transport sollte die Endstufe an
Vorder- und Rückseite abgestützt sein.
Rear-Rack-Ohr unterstützt für die XTi 6000 können
bestellt werden kostenlos von Crown’s Teile-Abteilung
an 574-294-8210.
2.3 Kühlung
Montieren Sie Geräte in einem Rack direkt
übereinander. Verschließen Sie offene Höhe neinheiten
mit Abdeckplatten. Blockieren Sie UNTER KEINEN
UMSTÄNDEN die Belüftung söffnungen! Die
Seitenwände des Racks sollten mindestens 5cm
Abstand zu den Seiten der Endstufe, und die Rückseite
der Zahnstange sollte geöffnet sein.
Abbildung 2.2 zeigt den Luftstrom der End stufe.
2.2 Instale su amplificador
PRECAUCION: Antes de empezar, asegúrese que su
amplificador esté desconectado del suministro eléctrico,
con el interruptor de encendido en la posición de “off “
(apagado) y todos los controles de nivel completamente
cerrados (en dirección contraria a las manecillas del
reloj).
Use un gabinete estándar para equipo (EIA RS-310B) de 19
pulgadas (48.3cm). Véase figura 2.1 para las dimen siones del
amplificador.
Usted también puede apilar amplificadores uno sobre otro sin usar
un gabinete.
NOTA: Durante la transportación, los amplificadores deberán estar
soportados tanto por el frente como por detrás.
Posterior-rack apoya la oreja para la XTi 6000 se puede solicitar de
forma gratuita de la Crown del Departamento de partes en 574-294-
8210.
2.3 Asegure una ventilación adecuada
Cuando se use un gabinete para equipo, monte las unidades una
directamente sobre otra. Cierre cualquier espacio en el gabinete con
paneles sólidos. NO obstruya las ventilaciones de aire frontales o
traseras. Las paredes laterales del gabinete deberán estar separadas
de los cos tados de los amplificadores por lo menos dos pulgadas
(5.1cm), y la parte trasera del gabinete debe estar abierta.
La figura 2.2 ilustra el flujo de aire normal del amplifica dor.
2.2 Installez votre amplificateur
ATTENTION: Avant de commencer, assurez-vous
que votre amplificateur est déconnecté de la
source d’alimentation, avec son interrupteur
d’alimentation en position “off” et toutes les
commandes de niveau totalement abaissées (dans
le sens anti-horaire).
Utilisez un rack pour équipement au standard 19” (48,3 cm)
(EIA RS-310B). Voir Figure 2.1 pour lesdimensions de
l’amplificateur.
Vous pouvez aussi empiler les amplis sans uti liser de
meuble.
NOTE: Lors du transport, les amplificateurs doivent être
soutenus à la fois à l’avant et à l’arrière.
Arrière-crémaillère oreille de soutien pour la XTi 6000 peut
être commandé gratuitement auprès de la Crown du
département des pièces au 574-294-8210.
2.3 Assurez une bonne ventilation
Quand vous utilisez un rack d’équipement, montez les unités
directement l’une sur l’autre. Fermez tout espace vide d’un
rack avec des panneaux vierges. Ne bloquez pas les
ventilations situées devant ou derrière. Les faces latérales du
rack doivent être à au moins 2” (5,1 cm) des côtés de
l’amplificateur et l’arrière du rack devrait être ouvert.
La Figure 2.2 illustre le trajet standard de l’air dans un
amplificateur.
XTi 6000
XTi 1000
XTi 2000
XTi 4000
