Leistungsendstufen Amplificateurs de puissance XTi Series Power Amplifiers
Operation Manual Mode d’emploi Bedienungsanleitung Manual de Operación

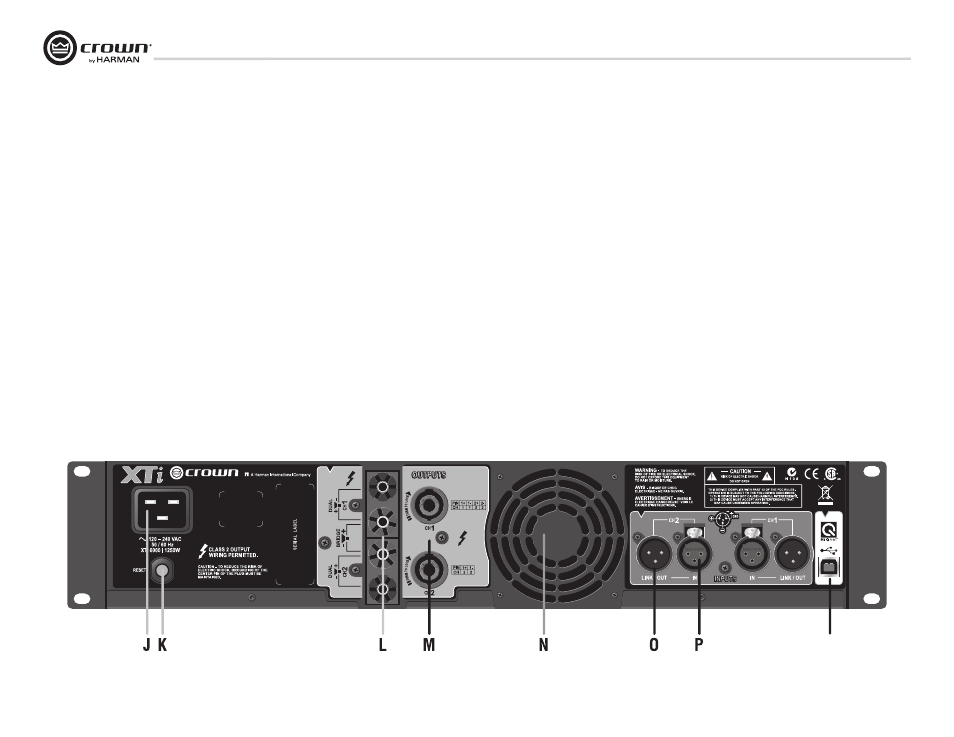

Figure 3.4 XTi 6000
Back Panel Controls and Connectors
Figure 3.4 XTi 6000
Commandes et connecteurs de la face arrière
Abb. 3.4 XTi 6000
Rückseitige Regler Und Anschlüsse
Figura 3.4 XTi 6000
Controles y conectores del Panel
3.4 XTi 6K Back Panel Controls and
Con nectors
J. AC Inlet Connection
NEMA­6-20P­(20A)­
IEC­C20­(20A)
K. Reset Button
Resets the circuit breaker.
L. Binding Post Output Connectors
Two binding post outputs (in parallel with
Spea kon ® connectors).
M. Speakon ® Output Connectors
Two Neutrik ® Speakon ® NL4MP (mates with
NL4FC) output connectors. Channel-1 Speakon ®
is wired with Ch. 1 and Ch. 2 outputs for use with
optional single 4-conductor cable.
N. Fan
Front-to-rear forced airflow.
O. Link/Out Connector
Loop-thru signal from input connector for linking
to another amplifier, one per channel.
P. Input Connector
XLR, one per channel.
Q. HiQnet USB Connector
Type B, connects to a HiQnet network.
3.4 XTi 6K Commandes et connecteurs de face
arrière
J. Connecteur Ligne CA
NEMA 5-15P (15A).
IEC C14 (10A).
K. Bouton de réinitialisation
Pour remettre le disjoncteur.
L. Connecteurs des borniers
Deux borniers (en parallèle avec connecteurs Speakon®).
M. Connecteurs de sortie Speakon®
Deux connecteurs de sortie Neutrik® Speakon® NL4MP
(accouplé à NL4FC). Le Speakon® du Canal 1 est branché aux
sorties du canal 1 et 2 pour une utilisation avec câble simple 4
conducteurs en option.
N. Ventilateur
Flux d’air forcé de l’avant vers l’arrière.
O. Connecteur Link/Out
Signal Loop-thru à partir du connecteur d’entrée pour un
raccor dement à un autre amplificateur, un par canal.
P. Connecteur d’entrée
XLR, un par canal.
Q. Connecteur USB HiQnet
Raccordement à un réseau HiQnet. 3.4 XTi 6K Rückseitige Regler und Anzeigen
J. AC-Leitungsbuchse
NEMA 5-15P (15A).
IEC C14 (10A).
K. Reset-Taste
Setzt die Leistungsschalter.
L. Schraubklemmen-Ausgangsbuchsen
Zwei Schraubklemmenausgänge (mit den Speakon®-Buchsen
parallel geschaltet).
M. Speakon®-Ausgangsbuchsen
Zwei Ausgangsbuchsen vom Typ Neutrik® Speakon® NL4MP
(mit NL4FC kompatibel). Die Speakon®-Buchse von Kanal 1 wird
zur Verwendung mit einem optionalen einfachen 4-Stecker-Kabel
mit den Ausgängen von Kanal 1 und 2 verkabelt.
N. Lüfter
Zwangsluftkühlung in Richtung von der Gerätevorderseite zur
Geräterückseite.
O. Verbindung-/Ausgangsbuchse
Schleifensignal von der Eingangsbuchse zur Verbindung mit einer
anderen Endstufe (eine pro Kanal).
P. Eingangsbuchse
XLR (eine pro Kanal).
Q. HiQnet USB-Buchse
Zur Verbindung mit einem HiQnet-Netzwerk 3.4 XTi 6K Controles y conectores del Panel
Trasero
J. Conector de la línea de AC
NEMA 5-15P (15A).
IEC C14 (10A).
K. Botón de reinicio
Restablece el disyuntor.
L. Conectores de postes de conexión de salida
Dos postes de conexión de salida (en paralelo con los
conec tores Speakon®).
M. Conectores de salida Speakon®
Dos conectores de salida Neutrik® Speakon® NL4MP (en
combinación con NL4FC). El conector Speakon® del Canal 1
está conectado a las salidas del Canal 1 y del Canal 2 para que
sean utilizados con un único cable opcional de 4 conductores.
N. Ventilador
Flujo de aire forzado desde adelante hacia atrás.
O. Conector de entrada/salida
Señal de conexión derivada del conector de entrada para
conectar a otro amplificador, uno por canal.
P. Conector de entrada
XLR, uno por canal.
Q. Conector USB HiQnet
Conecta a una red HiQnet.
3 Operation 3 Bedienung 3 Operación 3 Utilisation
