2.6 Wire Your System
2.6.1 Stereo Mode
Typical input and output wiring is shown in Figure
2.6.
INPUTS: Connect input wiring for both channels.
OUTPUTS: Maintain proper polarity (+/–) on output
connectors.
Connect Channel 1 loudspeaker’s positive (+) lead to
Channel 1 positive (red) terminal of amp; repeat for
negative (–). Repeat Channel 2 wiring as for Channel
1.
Figure 2.6 shows how to wire stereo speakers to the
binding posts.
2.6 Verkabelung
2.6.1 Stereo
Abbildung 2.6 zeigt die typische Ein- und
Ausgangs verkabelung.
EINGÄNGE: Schließen Sie die Kabel der beiden
Ein gangskanäle an.
AUSGÄNGE: Achten Sie unbedingt auf korrekte
Polarität (+/-) der Anschlüsse.
Verbinden Sie den positiven Leiter (+) eines
Lautsprecherkabels mit dem positiven Ausgang (rot)
von Kanal 1 der Endstufe und den negativen (-) mit
dem negativen Ausgang (schwarz). Schließen Sie das
zweite Lautsprecherkabel an Kanal 2 ebenso an.
Abbildung 2.6 zeigt den Lautsprecheranschluß an die
Schraubklemmen..
2.6 Cablee su sistema
2.6.1 Modo stereo
El cableado típico de entrada y salida es mostrado en la
Figura 2.6.
ENTRADAS: Conecte los cables de entrada para ambos
canales.
SALIDAS: Mantenga la polaridad adecuada (+/-) en los
conectores de salida.
Conecte el cable positivo(+) de el altoparlante del Canal 1 a
la terminal positiva (roja) del canal 1 del amplificador; repita
para el negativo (-). Repita el proceso completo del Canal 1
para el Canal 2.
La Figura 2.6 muestra como cablear altoparlantes en Stereo
a los postes de salida .
Enceinte du
Canal 1
Lautsprecher
Kanal 1
Altoparlante
del Canal 1
Enceinte du
Canal 2
Lautsprecher
Kanal 2
Altoparlante
del Canal 2
Channel 2
Loudspeaker
Channel 1
Loudspeaker
Canal 1 Kanal 1
Canal 2
Kanal 2
Table de mixage
Mischpult
Mezcladora

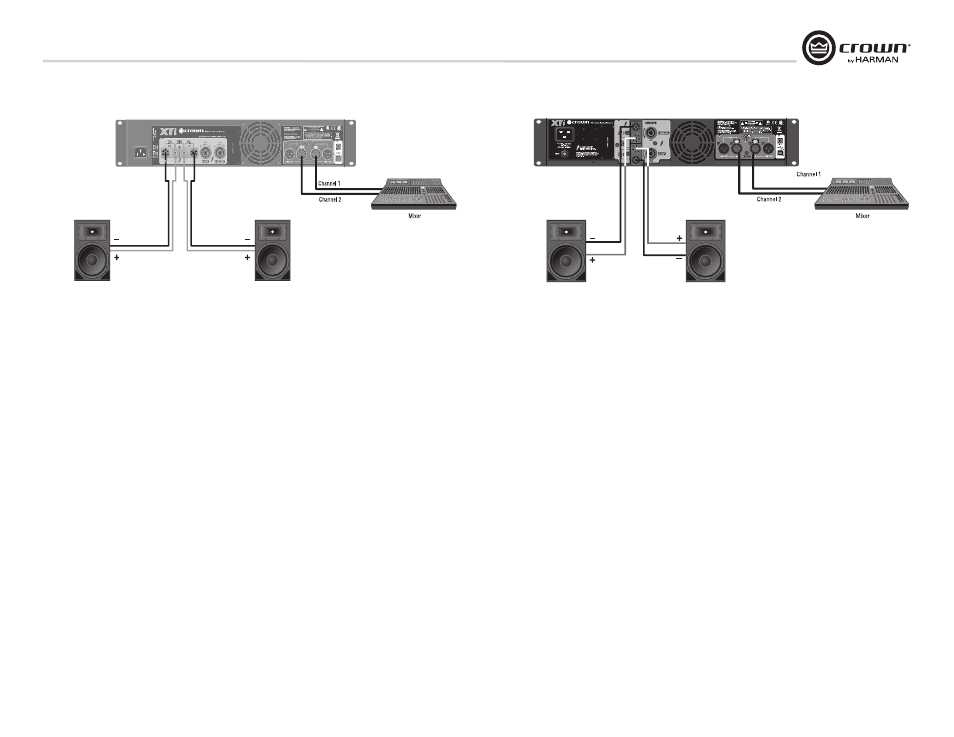

Figure 2.6 System Wiring,
Stereo Mode Using the
Binding Posts
Figure 2.6 Câblage du
système, Mode Stéréo
util isant des borniers
Abb. 2.6 Systemverkabe-
lung, Stereomodus unter
Verwendung der
Schraubklemmen
Figura 2.6 Cableado del
sistema en modo Stereo
usando los postes de
con exión
2 Setup 2 Installation 2 Installation 2 Configuración
2.6 Câblez votre système
2.6.1 Mode stéréo par borniers
Le câblage typique d’entrée et de sortie est représenté
dans la Figure 2.6.
ENTREES: Branchez le câble d’entrée pour les deux
canaux.
SORTIES: Conservez la polarité correcte (+/-) sur les
connecteurs de sortie.
Connectez l’entrée positive (+) de l’enceinte du canal 1
au bornier positif (rouge) du canal 1 de l’ampli;
répétez cela pour le négatif (-). Faites de même pour le
canal 2.
La Figure 2.6 montre comment câbler des enceintes
stéréo aux borniers.
Enceinte du
Canal 1
Lautsprecher
Kanal 1
Altoparlante
del Canal 1
Enceinte du
Canal 2
Lautsprecher
Kanal 2
Altoparlante
del Canal 2
Channel 2
Loudspeaker
Channel 1
Loudspeaker
Canal 1 Kanal 1
Canal 2
Kanal 2
Table de mixage
Mischpult
Mezcladora
XTi 1K, 2K, 4K
XTi 6K
