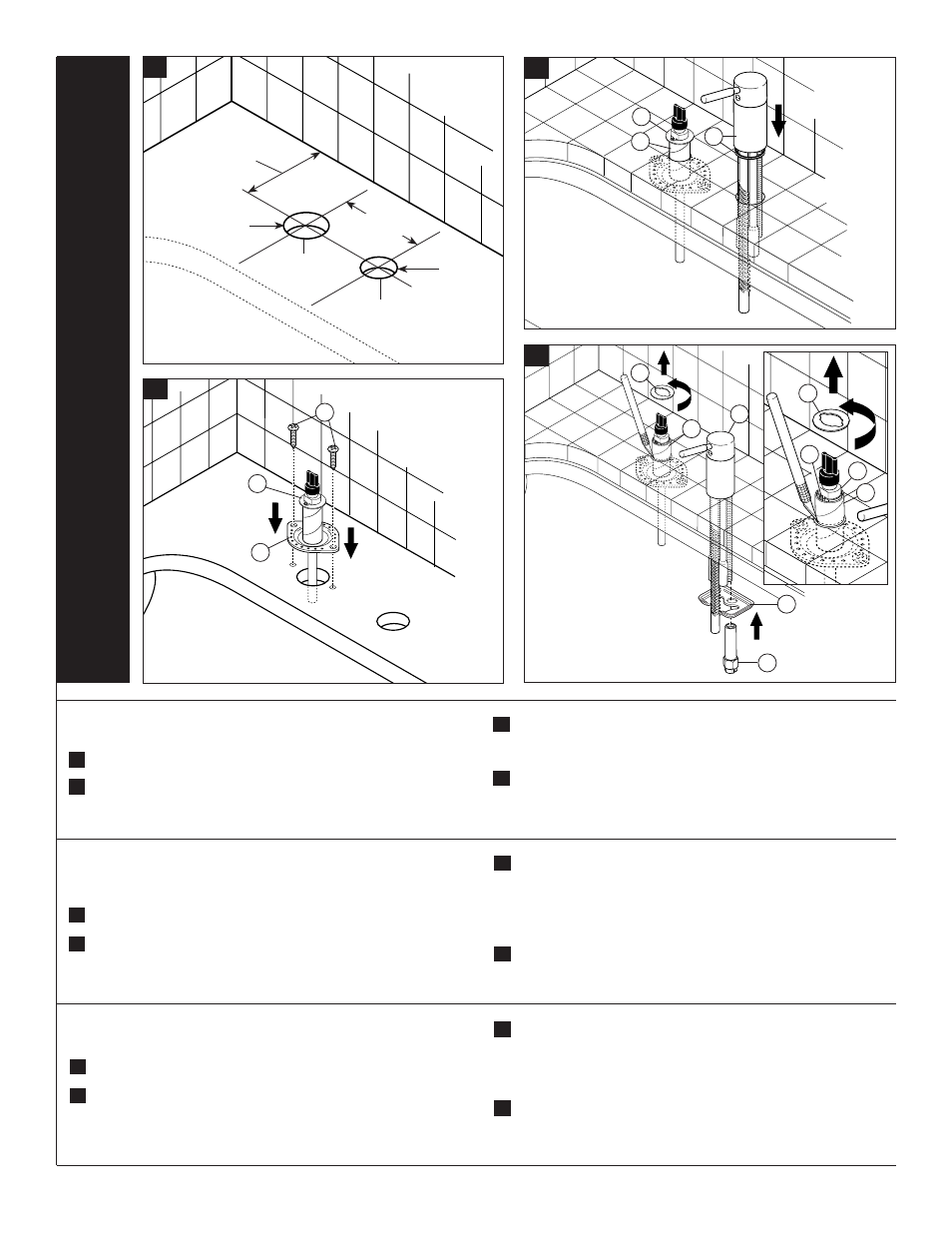

Rough Deck (Thick Tile) Installation

(NOTE: Intended for surfaces

up to 2 1/2" (63.5 mm) thick excluding plywood underlayment.)

A.

Drill holes in

ROUGH DECK per diagram.

B.

Place spout adapter (1) through mounting hole from top side of deck. Use

enclosed screws (2) to attach dimpled plates (3) of spout adapter.

C.

Finish surface up to cardboard spacer (1). Note: Be sure to leave access to

tubes for soldering later. Washer (2) indicates maximum finished deck thick-

ness. Install valve assembly with gasket (3) through mounting hole from top

side of deck.

OPTION: Use silicone under the gasket if deck is uneven.

D.

Loosen screws (1) until washer (2) is free. Rotate washer 90° and remove.

Cut cardboard tube (3) flush to finished deck and discard. Secure valve

assembly (4) with bracket (5) and nut (6). Tighten nut (6) securely, but do

not overtighten.

A.

B.

2

1

7

62036 Rev. C

3

Instalación de las Tuberías Internas (Losas Gruesas).

(NOTA: Para superficies hasta 2 1/2” (63.5 mm) de grosor excluyendo

madera laminada debajo de la superficie de instalación.)

A.

Perfore los agujeros en la SUPERFICIE NO ACABADA como se muestra

en el diagrama.

B.

Coloque el adaptador del surtidor (1) a través del agujero para la

instalación desde la parte superior de la superficie de instalación o

encimera. Use los tornillos que se incluyen (2) para fijar las chapas con

hoyuelos (3) en el adaptador del surtidor.

Installation sur une surface inégale (carreaux épais)

(NOTE : sur-

faces ayant au plus 2 1/2 po (63,5 mm), sous-couche en contreplaqué exclue)

A.

Percez des trous dans la SURFACE INÉGALE conformément aux

indications du schéma.

B.

Par-dessus, introduisez l’adaptateur du bec (1) dans le trou de montage.

Utilisez les vis (2) incluses pour fixer les plaques à fossettes (3) à

l’adaptateur du bec.

Thic

k

Tile

Installation Model 67114

Instalación en

lozas gruesas

Modelo 67114

Installation sur

des carreaux

Mod

èle 67114

2" (51 mm)

Diameter

3" min.

(7.6 cm)

5"- 8"

(12.7 cm- 20.3 cm)

1 1/2" (38 mm)

Diameter

Spout

Valve

C.

1

2

D.

2

3

1

1

2

3

3

4

6

5

C.

Haga el acabado a la superficie hasta el separador de cartón (1).

Nota:

Asegúrese de dejar espacio para acceso a los tubos para luego soldar.

La arandela (2) indica el grosor máximo de la superficie de instalación.

Instale el ensamble de la válvula con el empaque (3) por el agujero de insta-

lación desde la parte superior de la superficie de instalación. OPCIÓN: Use

silicón por debajo del empaque si la superficie de instalación está

desnivelada.

D.

Afloje los tornillos (1) hasta que la arandela (2) quede suelta. Gire arandela

90° y sáquela. Corte el tubo de cartón (3) al ras con la superficie de

instalación y descarte. Fije el ensamble de la válvula (4) con la arandela (5)

y la tuerca (6). Apriete la tuerca (6) bien, pero no apriete demasiado.

C.

Finissez la surface jusqu’à la pièce d’espacement en carton (1).

Note : N’oubliez pas de laisser suffisamment d’espace pour pouvoir

braser les raccords ultérieurement. La rondelle (2) indique l’épaisseur

maximale de la surface finie. Par-dessus, installez la soupape avec le joint (3)

dans le trou de montage. FACULTATIF : Appliquez du composé d’étanchéité

à la silicone sous le joint si la surface est inégale.

D.

Desserrez les vis (1) jusqu’à ce que la rondelle (2) se libère. Tournez la

rondelle de 90° et enlevez-la. Coupez le tube en carton (3) au ras de la

surface finie et jetez le morceau coupé. Fixez la soupape (4) avec la rondelle

(5) et l’écrou (6). Serrez l’écrou (6) solidement, mais pas excessivement.
