11 62036 Rev. C

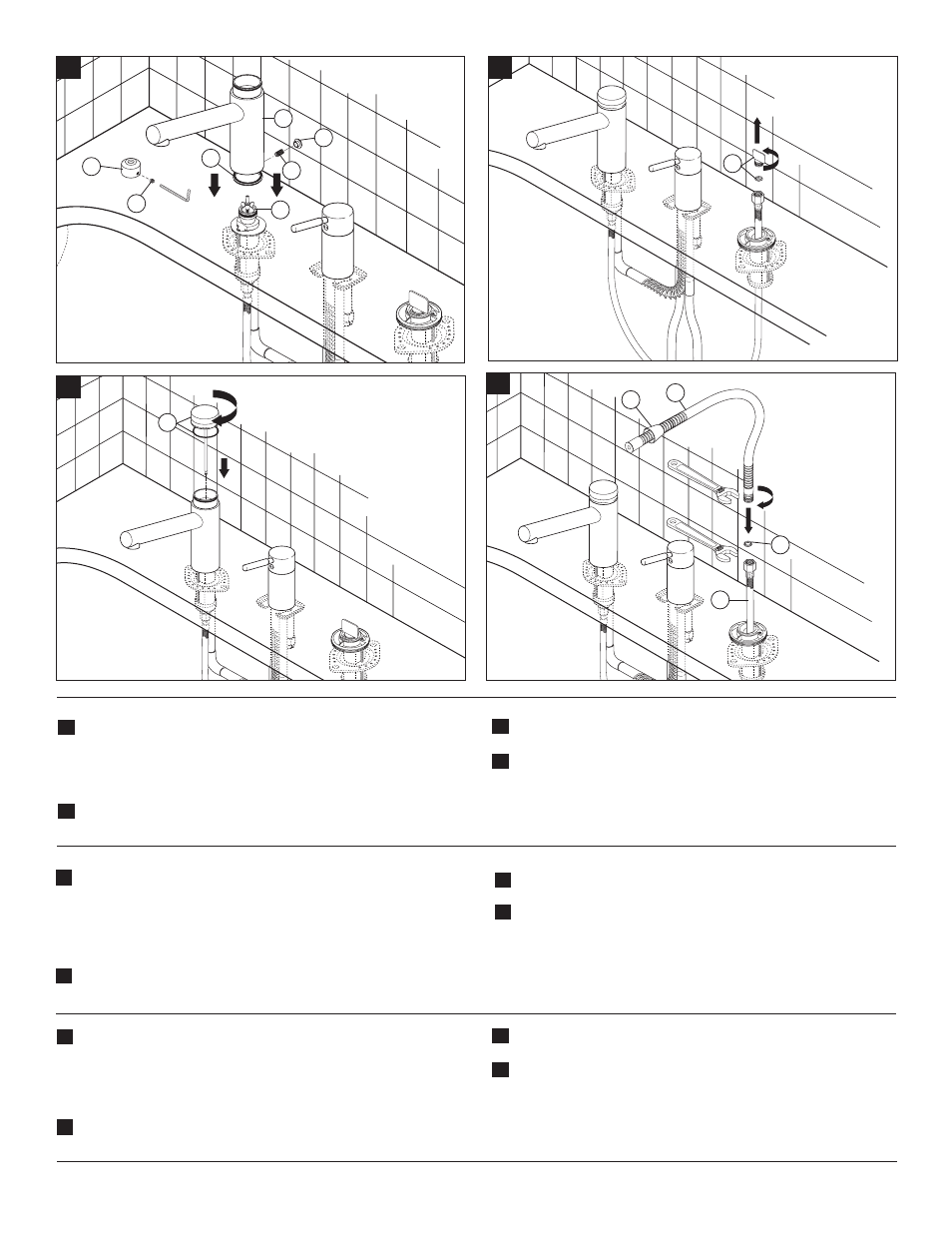

I. Remove set screw (1). Remove and discard test cap (2). Install gasket (3)
and spout (4) onto spout adapter (5). OPTION: Use silicone under the
gasket if deck is uneven. Be sure spout is resting firmly on the deck.
Install set screw (6) and tighten to secure the spout (4). Insert button (7)
into set screw hole.
J. Install lift rod and O-ring (1). Screw the lift rod until it drops down and
rotates freely.
I.
J.
K.
L.
K. Remove and discard the test cap and gasket (1).
L. Slide hose (1) through conical nut (2). Attach hose (1) to braided metal
hose (3) using gasket (4) and tighten. DO NOT install hand piece yet.
1
2
5
3
4
6
7
1
1
1
2
3
4
I. Quite el tornillo de ajuste (1). Quite y descarte la tapa de prueba (2).
Instale el empaque (3) y el surtidor (4) en el adaptador del surtidor (5).
OPCIÓN: Use silicón por debajo del empaque si la superficie de
instalación está desnivelada. Asegúrese que el surtidor esté
firmemente colocado en su sitio en la superficie de instalación. Instale el
tornillo de ajuste (6) y apriete para fijar el surtidor (4). Introduzca el botón
(7) en el agujero para el tornillo de ajuste.
J. Instale la barrita desviadora y el aro O (1). Atornille la barrita desviadora
hasta que caiga y gire libremente.
I. Enlevez la vis de calage (1). Enlevez le capuchon d’essai (2) et jetez-le.
Installez le joint (3) et le bec (4) sur l’adaptateur du bec (5).
FACULTATIF : Appliquez du composé d’étanchéité à la silicone sous
le joint si la surface est inégale. Assurez-vous que le bec est appuyé
solidement sur la surface. Montez la vis de calage (6) et serrez-la pour
fixer le bec (4). Introduisez le bouton (7) dans le trou de la vis de calage.
J. Installez la tirette et le joint torique (1). Vissez la tirette jusqu’à ce qu’elle
descende et tourne librement.
K. Quite y descarte la tapa de prueba y el empaque (1).
L. Deslice la manguera (1) por la tuerca cónica (2). Conecte la manguera
(1) a la manguera trenzada de metal (3) usando el empaque (4) y apriete.
NO instale todavía la pieza de mano.
K. Enlevez le capuchon d’essai et le joint (1), puis jetez-les.
L. Introduisez le tuyau souple (1) dans l’écrou conique (2). Raccordez le
tuyau souple (1) au tuyau souple à guipage métallique (3). Assurez-vous
que le joint (4) est bien en place et serrez le raccord. N’INSTALLEZ PAS
la douche à main encore.
