3
6.1.1 Conexão do tubo de feixe estreito com o fonte de
alimentação DC 300 V U8521371
• Efetuar a conexão do tubo conforme a fig. 1.
• Conectar o voltímetro paralelo a isso na saída de 300 V.
• Conectar as bobinas em série com a fonte de
alimentação DC 20 V U33020 conforme a fig. 2, de
modo que ambas as bobinas sejam percorridas
pela corrente no mesmo sentido.
6.1.2 Conexão do tubo de feixe estreito com o fonte de
alimentação DC 500 V U33000
• Efetuar a conexão do tubo conforme a fig. 4.
6.2 Ajuste do feixe de elétrons
• Aplicar uma tensão de aquecimento de, por
exemplo, 7,5 V. (a tensão de aquecimento tem que
situar-se abaixo do “Cutoff-Voltage“.)
• Esperar aprox. 1 minuto antes de ligar, até que a
temperatura da espiral de aquecimento se
estabilize.
• Aumentar devagar a tensão anódica até máx.
300 V (o feixe primeiramente horizontal torna-se
visível por uma luz tênue azulada).
• Selecionar a tensão de Wehnelt de modo que seja
visível um feixe o mais fino, definido, possível.
• Aperfeiçoar a definição e a claridade do feixe
através da variação da tensão de aquecimento.
• Elevar a corrente de bobina I
H
através das bobinas
de Helmholtz e verificar se o feixe de elétrons está
curvado para cima.
• Caso não se observe uma curvatura do feixe de
elétrons:
• Inverter a polaridade das bobinas de modo que a
corrente percorra ambas as bobinas no mesmo
sentido.
Caso a curvatura do feixe de elétrons não aponte para
cima:
• Para inverter a polaridade do campo magnético,
intercambiar os cabos de conexão na fonte de
alimentação.
• Elevar mais a corrente da bobina e verificar se o
feixe forma um percurso circular fechado em si.
Caso o círculo não se feche:
• Girar o tubo de feixe estreito junto com a sua base
no eixo vertical.
7. Exemplo de experiência
Determinação da carga específica e / m do elétron
• Selecionar a corrente de bobina de tal maneira,
que o raio da órbita seja de, por exemplo, 5 cm, e
anotar o valor ajustado.
• Reduzir a tensão anódica a passos de 20 V a 200 V,
selecionar a corrente de bobina
I
H
a cada vez de modo
que o raio continue constante e anotar esses valores.
• Registrar séries de experiências adicionais para
raios orbitais de 4 cm e de 3 cm.
• Para uma análise mais detalhada, inserir dos valores
de medição num diagrama
r 2 B 2 -2 U (veja fig. 3). O
aumento dos dados originais corresponde a e/m.
ı
O
On Off
PE 0...300 V 6...12 V 0...-50 V
U8521371

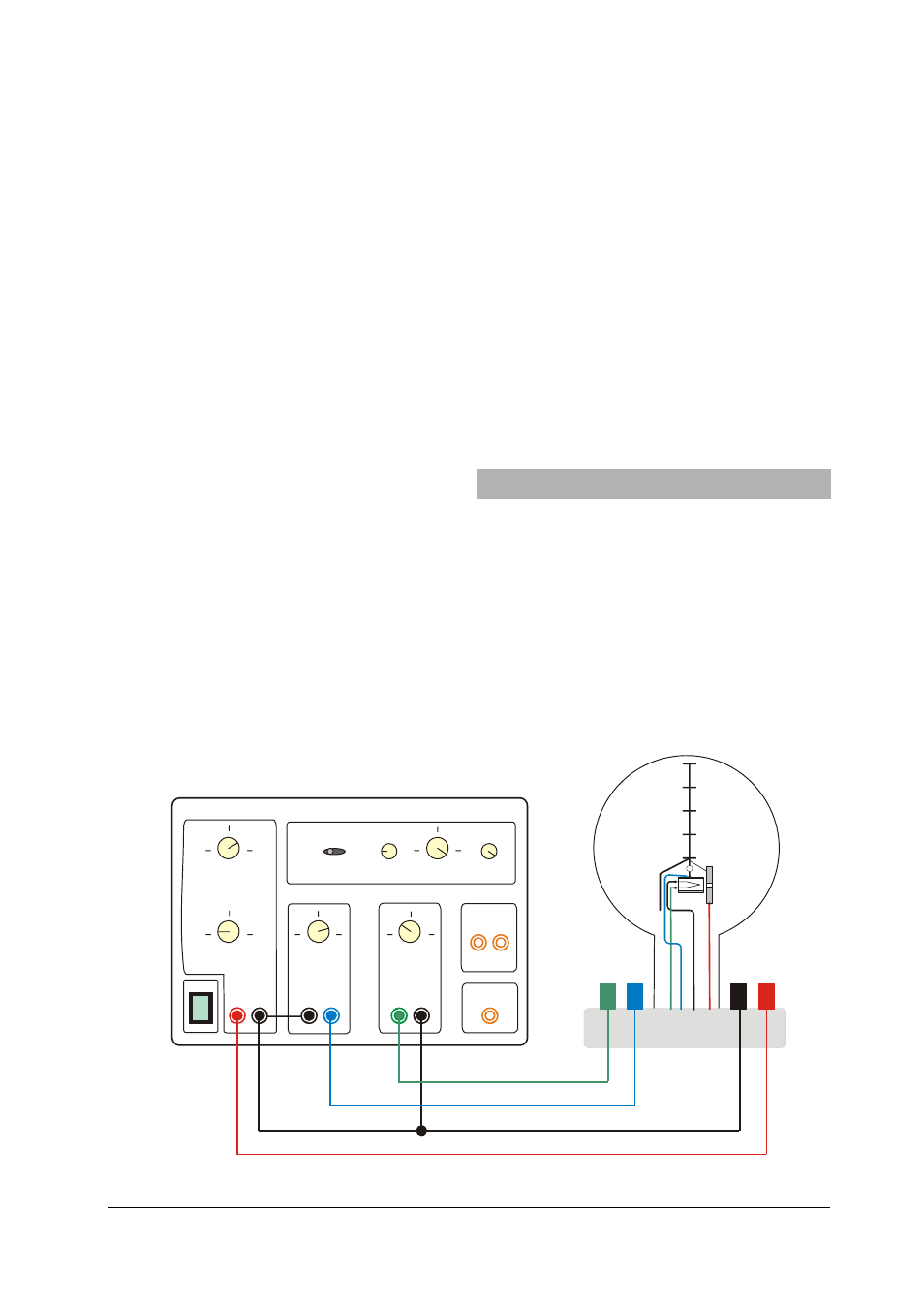

Fig. 1: Conexão do tubo de feixe estreito com o fonte de alimentação DC 300 V U8521371
