3
• Collegare le bobine in serie all'alimentatore CC
20 V U33020, come indicato nella fig. 2, in modo
che la corrente attraversi entrambe le bobine nella
stessa direzione.
6.1.2 Collegamento del tubo a fascio filiforme all'ali-
mentatore CC 500 V U33000
• Cablare il tubo come indicato nella fig. 4.
6.2 Regolazione del fascio elettronico
• Applicare la tensione di riscaldamento, ad esem-
pio a 7,5 V. (La tensione di riscaldamento deve es-
sere inferiore al “cutoff voltage”.)
• Attendere ca. 1 minuto finché si stabilizza la tem-
peratura della spirale di riscaldamento.
• Aumentare lentamente la tensione anodica fino a
massimo 300 V (il fascio elettronico inizialmente oriz-
zontale viene reso visibile da una debole luce blu).
• Selezionare la tensione di Wehnelt in modo che si
possa vedere un sottilissimo fascio di raggi dai
contorni nitidi.
• Ottimizzare la nitidezza e la luminosità del fascio
di raggi modificando la tensione di riscaldamento.
• Aumentare la corrente di bobina I
H
agendo sulle
bobine di Helmholtz e controllare se il fascio elet-
tronico si incurva verso l'alto.
Qualora non si denoti alcuna curvatura del fascio elet-
tronico:
Invertire la polarità di una delle bobine, in modo che
la corrente attraversi entrambe le bobine nella stessa
direzione.
Se il fascio elettronico non mostra una curvatura verso
l'alto:
• Per invertire la polarità del campo magnetico
scambiare i cavi di collegamento dell’alimentato-
re.
• Aumentare ulteriormente la corrente di bobina e
controllare se il fascio elettronico genera una gui-
da circolare chiusa in se stessa.
Se la guida circolare non è chiusa:
• Ruotare il tubo a fascio filiforme con tutta la base
attorno all'asse verticale.
7. Esempi di esperimenti
Determinazione della carica specifica e/m dell'elet-
trone
• Impostare la corrente di bobina in modo che il
raggio della guida circolare sia di 5 cm e annotare
il valore impostato.
• Ridurre la tensione anodica in fasi da 20 V fino a 200
V, quindi impostare la corrente di bobina
I
H
in modo
che il raggio rimanga costante e annotare questi valori.
• Registrare ulteriori serie di misurazioni per i raggi
da 4 cm e 3 cm della guida circolare.
• Per un'ulteriore analisi, riportare i valori di misura
in un diagramma
r 2 B 2 -2 U (ved. Fig. 3).
L’incremento delle rette di origine corrisponde a e/m.
ı
O
On Off
PE 0...300 V 6...12 V 0...-50 V
U8521371

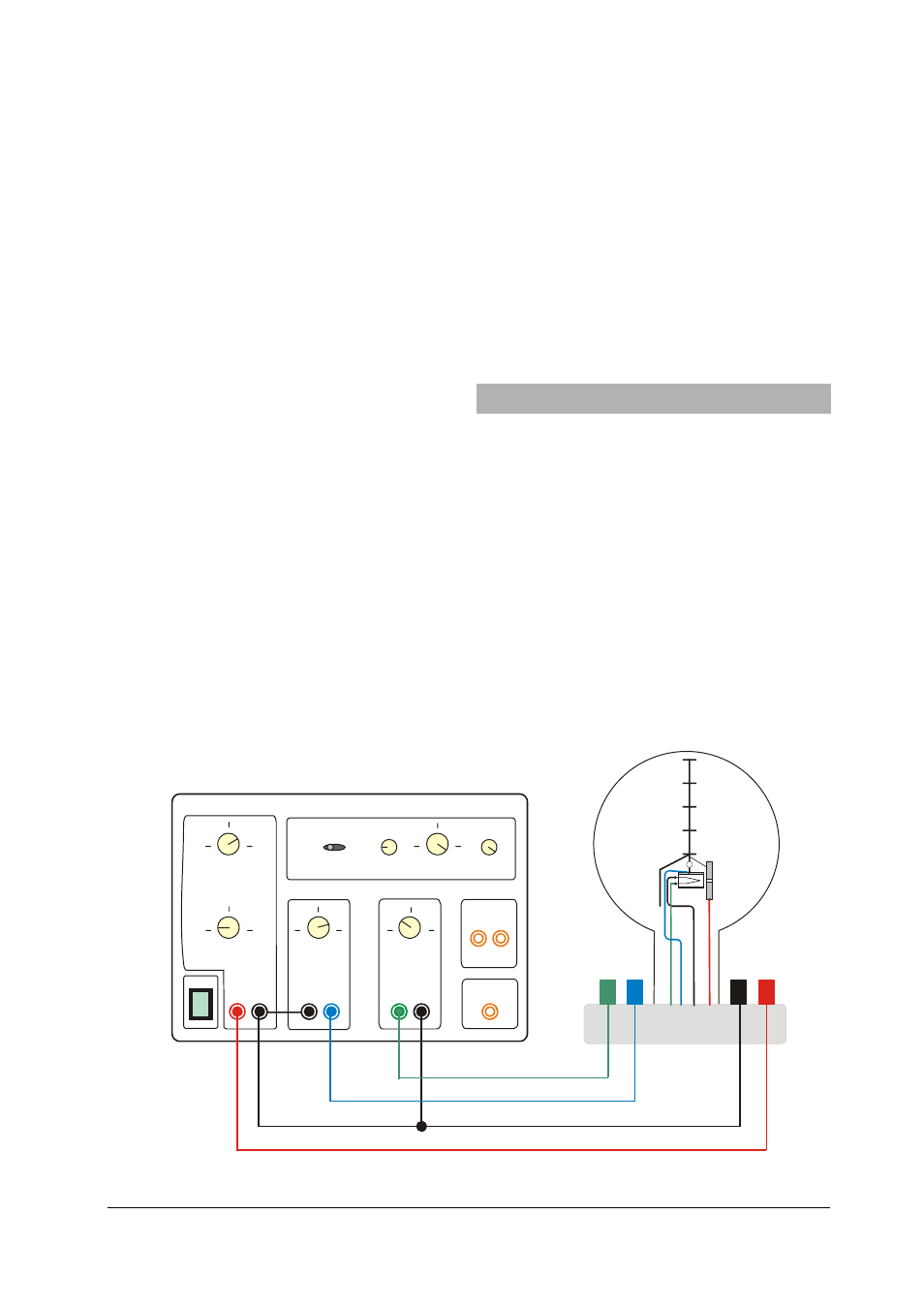

Fig. 1 Collegamento del tubo a fascio elettronico all'a-limentatore CC 300 V U8521371
