6.1.1 Conexión del tubo de haz fino a la fuente de
alimentación de CC 300 V U8521371
• Realice el cableado del tubo con la fig. 1.
• Conecte el voltímetro, en paralelo, a la salida de 300 V.
• Conecte las bobinas en serie a la fuente de
alimentación de CC 20 V U33020, como se muestra
en la Fig. 2, de tal manera que en ambas bobinas
circule la corriente en el mismo sentido.
6.1.2 Conexión del tubo de haz fino a la fuente de
alimentación de CC 500 V U33000
• Realice el cableado del tubo con la fig. 4.
6.2 Ajuste del haz de electrones
• Aplique una tensión de calefacción de, por
ejemplo, 7,5 V. (La tensión de calefacción debe de
estar por debajo de la tensión “Cutoff-Voltage”.)
• Se espera aprox. 1 minuto hasta que la
temperatura del filamento de calentamiento se
estabilice.
• Se aumenta lentamente la tensión de ánodo hasta
max. 300 V. (el haz de electrones es inicialmente
horizontal y se hace visible en forma de una luz azul
tenue).
• Elija la tensión de Wehnelt de manera que, en lo
posible, se vea un haz de rayos delgado y
nítidamente limitado.
• Optime la nitidez y la claridad del haz de rayos
variando la tensión de calefacción.
• Eleve la corriente I
H
que circula por las bobinas de
Helmholtz y compruebe si el haz de electrones se
curva hacia arriba.
Si no se observa ninguna curvatura del haz de electrones:
• Invierta la polaridad de una de las bobinas de
manera que la corriente fluya en el mismo sentido
a través de ambas bobinas.
Si la curvatura del haz de electrones no se dirige hacia
arriba:
• Para invertir la polaridad del campo magnético se
cambian entre sí los cables de conexión en la
fuente de alimentación.
• Siga elevando la corriente de la bobina y com-
pruebe si el haz de electrones forma una órbita
circular cerrada en sí misma.
Si la órbita circular no se cierra:
• Gire un poco el tubo de haz fino de radiación,
junto con su soporte, sobre su eje vertical.
7. Ejemplo de experimento
Determinación de la carga específica e/m del elec-
trón
• Se ajusta la corriente de bobinas hasta que el radio
de la órbita quede en p.ej. 5 cm. Anote los valores
de ajuste.
• Disminuya la tensión anódica, en pasos de 20 V,
hasta llegar a 200 V; en cada caso, seleccione la
corriente de la bobina I
H
de manera que el radio se
mantenga constante y anote estos valores.
• Realice más series de mediciones para los radios
de órbita circular de 4 cm y 3 cm.
• Para la evaluación ulterior se llevan los valores de
medida a un diagrama r
2 B 2 -2U (ver Fig. 3) La
pendiente de la recta que pasa por el origen de
coordenadas corresponde a e/m.
ı
O
On Off
PE 0...300 V 6...12 V 0...-50 V
U8521371

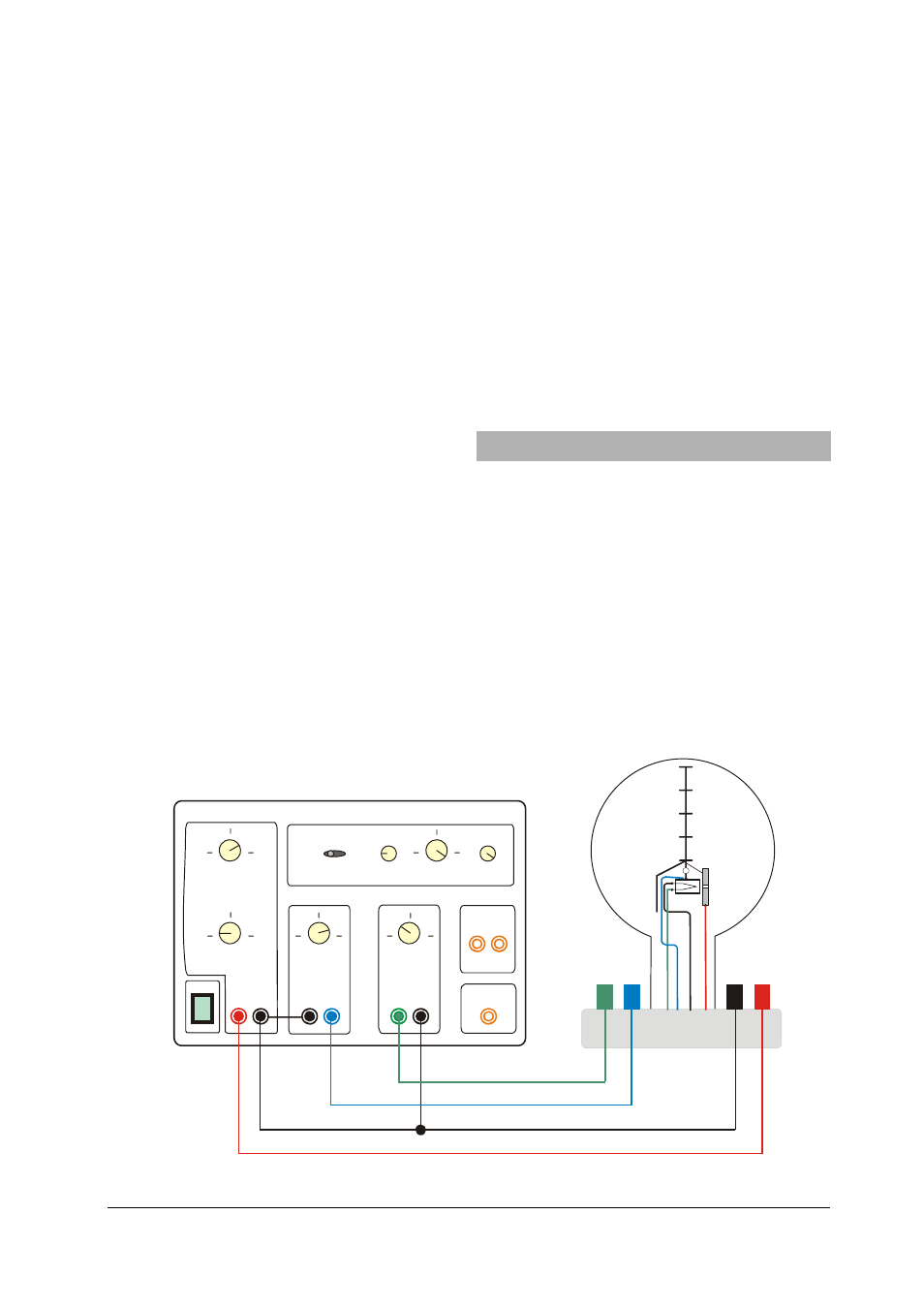

Fig. 1 Conexión del tubo de haz fino a la fuente de alimentación de CC 300 V U8521371
