3
• Spulen gemäß Fig. 2 in Reihe an das DC-Netzgerät
20 V U33020 anschließen, so dass beide Spulen
gleichsinnig vom Strom durchflossen werden.
6.1.2 Betrieb mit dem DC-Netzgerät 500 V U33000
• Beschaltung gemäß Fig. 4 durchführen.
6.2 Justierung des Elektronenbündels
• Heizspannung von z.B. 7,5 V anlegen. (Die Heiz-
spannung muss unter der „Cutoff-Voltage“ liegen.)
• Ca. 1 Minute abwarten bis sich die Temperatur der
Heizwendel stabilisiert hat.
• Anodenspannung langsam bis auf max. 300 V
erhöhen (der zunächst waagerechte Elektronen-
strahl wird durch ein schwaches, bläuliches Licht
sichtbar).
• Wehnelt-Spannung so wählen, dass ein möglichst
dünnes, scharf begrenztes Strahlenbündel zu se-
hen ist.
• Schärfe und Helligkeit des Strahlenbündels durch
Variation der Heizspannung optimieren.
• Spulenstrom I
H
durch die Helmholtz-Spulen erhö-
hen und überprüfen, ob der Elektronenstrahl nach
oben gekrümmt wird.
Falls keine Krümmung des Elektronenstrahls zu beo-
bachten ist:
• Eine der Spulen umpolen, so dass der Strom
gleichsinnig durch beide Spulen fließt.
Falls die Krümmung des Elektronenstrahls nicht nach
oben zeigt:
• Zum Umpolen des Magnetfeldes die Anschlusska-
bel am Netzgerät vertauschen.
• Spulenstrom weiter erhöhen und überprüfen, ob
der Elektronenstrahl eine in sich geschlossene
Kreisbahn bildet.
Falls die Kreisbahn nicht geschlossen ist:
• Fadenstrahlrohr samt Sockel etwas um die vertika-
le Achse drehen.
7. Versuchsbeispiel
Bestimmung der spezifischen Ladung des Elektrons
e/m
• Spulenstrom so wählen, dass der Kreisbahnradius
z. B. 5 cm beträgt. Eingestellten Wert notieren.
• Anodenspannung in 20-V-Schritten auf 200 V ver-
kleinern, jeweils den Spulenstrom I
H
so wählen,
dass der Radius konstant bleibt. Diese Werte notie-
ren.
• Weitere Messreihen für die Kreisbahnradien 4 cm
und 3 cm aufnehmen.
• Zur weiteren Auswertung die Messwerte in einem
r
2 B 2 -2U-Diagramm auftragen (siehe Fig. 3).
Die Steigung der Ursprungsgeraden entspricht e/m.
ı
O
On Off
PE 0...300 V 6...12 V 0...-50 V
U8521371

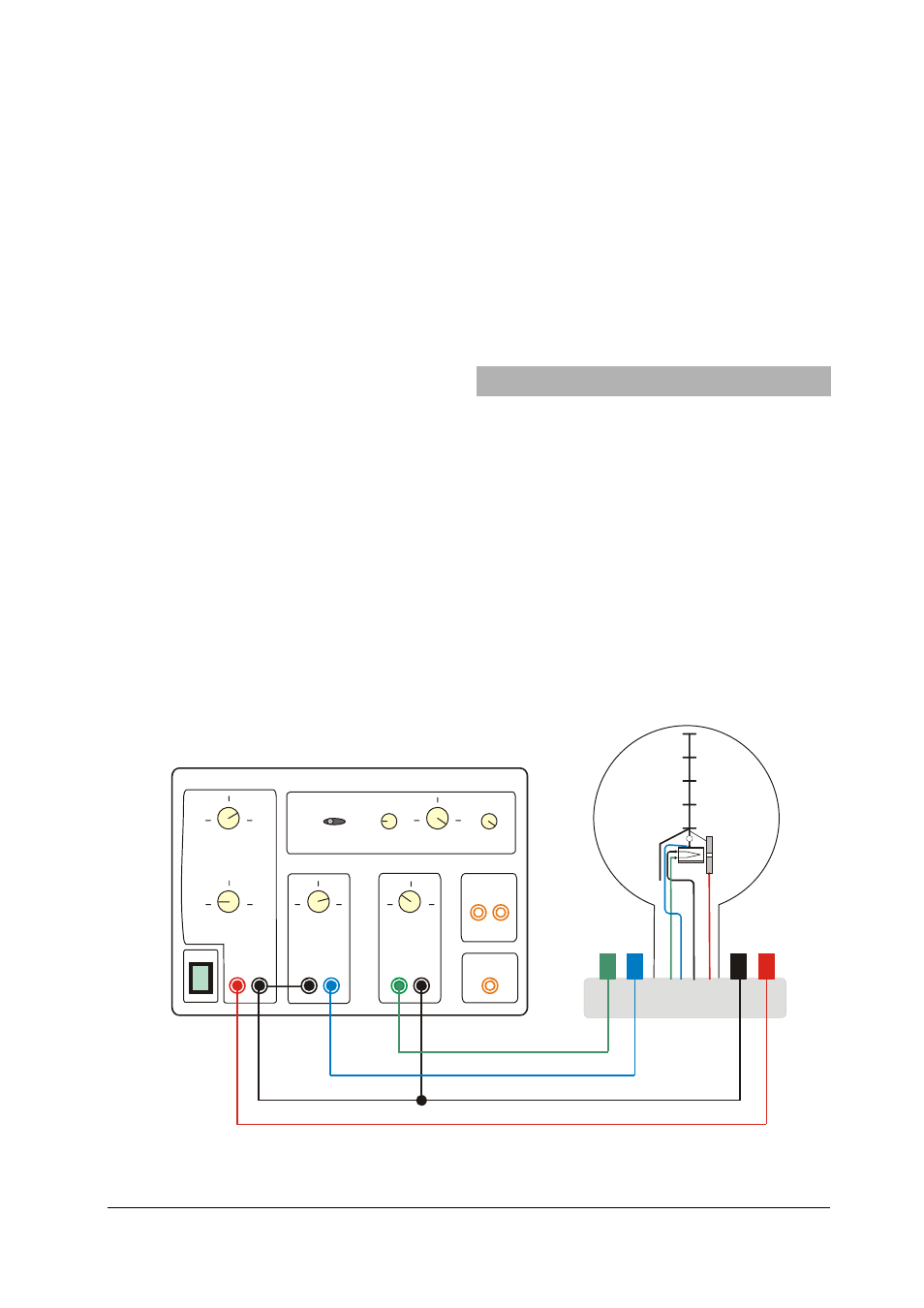

Fig. 1 Anschluss der Fadenstrahlröhre an das DC-Netzgerät 300 V U8521371
