Tubo de feixe estreito U8481430
Instruções para o uso
07/10 ALF

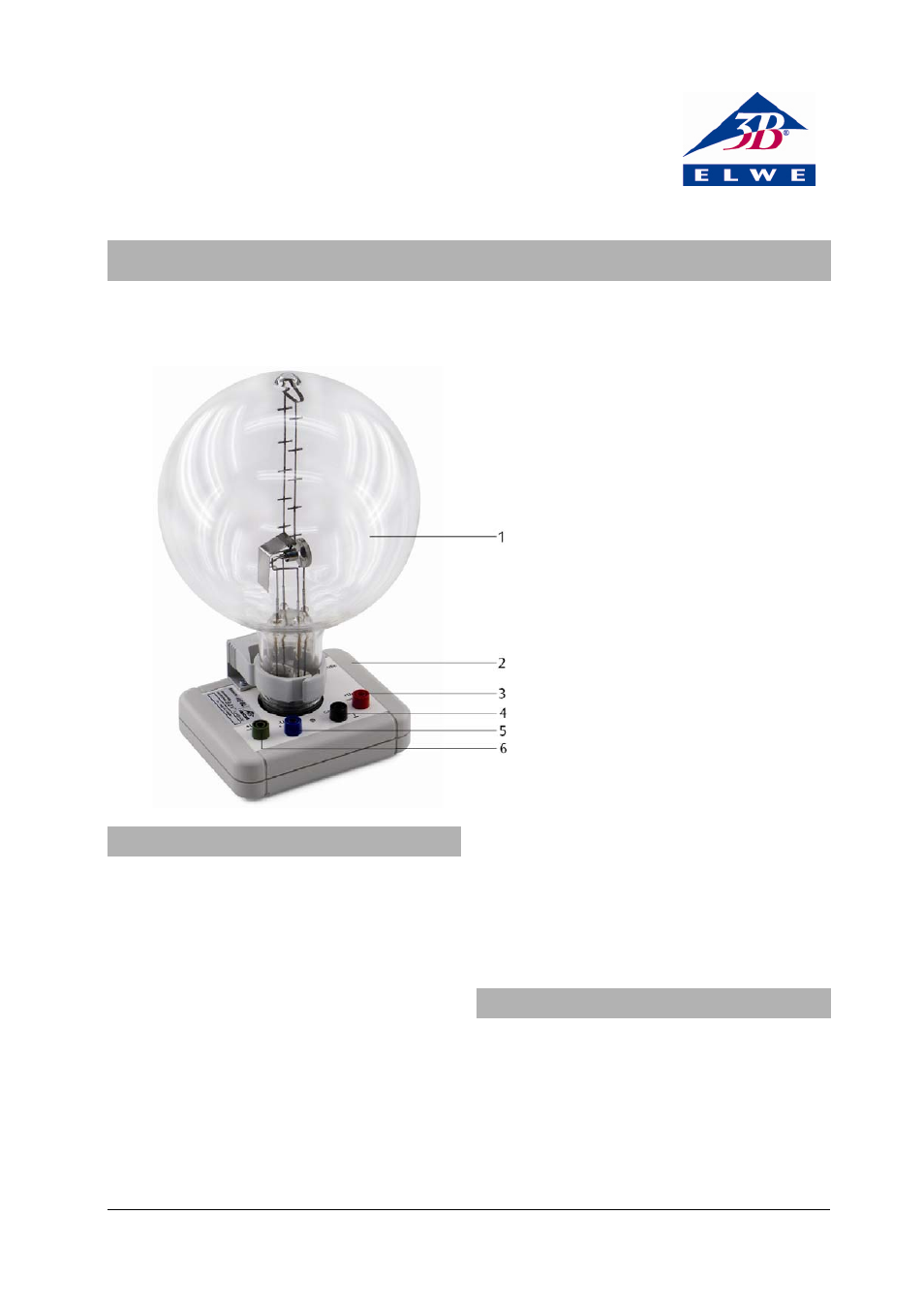

1 Tubo de feixe estreito
2 Base de conexão
3 Conexão para ânodo
4 Conexão para cátodo
5 Conexão para cilindro de Wehnelt
6 Conexão para espiral de aquecimento
1. Indicações de segurança
Tubos catódicos incandescentes são ampolas de vidro
evacuadas de paredes finas, manusear com cuidado:
risco de implosão!
• Não sujeitar os tubos a qualquer tipo de esforço físico.
Tensões excessivamente altas, correntes ou
temperaturas de cátodo errôneas, podem levar à
destruição dos tubos.
• Respeitar os parâmetros operacionais indicados.
Durante a operação dos tubos podem ocorrer tensões
perigosas ao contato e altas tensões no campo da conexão.
• Só utilizar cabos para ensaios de segurança para as
conexões.
• Somente efetuar conexões nos circuitos com os
elementos de alimentação elétrica desconectados.
• Somente montar ou desmontar o tubo com os
aparelhos de alimentação elétrica desligados.
Durante o funcionamento, o gargalo do tubo se
aquece.
• Deixar esfriar o tubo antes guardar-lo.
O cumprimento das diretivas EC para compatibilidade
eletromagnética só está garantido com a utilização dos
aparelhos de alimentação elétrica recomendados.
2. Descrição
O tubo de raios de feixe estreito serve para a pesquisa do
desvio de feixes de elétrons em campos magnéticos
homogêneos utilizando-se o par de bobinas de Helmholtz
U8481500, assim como para a determinação quantitativa
da carga específica do elétron e/m.
O canhão de elétrons se encontra numa ampola de vidro e
é feito de um cátodo óxido aquecido, um cilindro de
Wehnelt e um ânodo de orifício numa atmosfera de
resíduos de néon com pressão do gás ajustada com
