Tube à pinceau étroit U8481430
Instructions d’utilisation
07/10 ALF

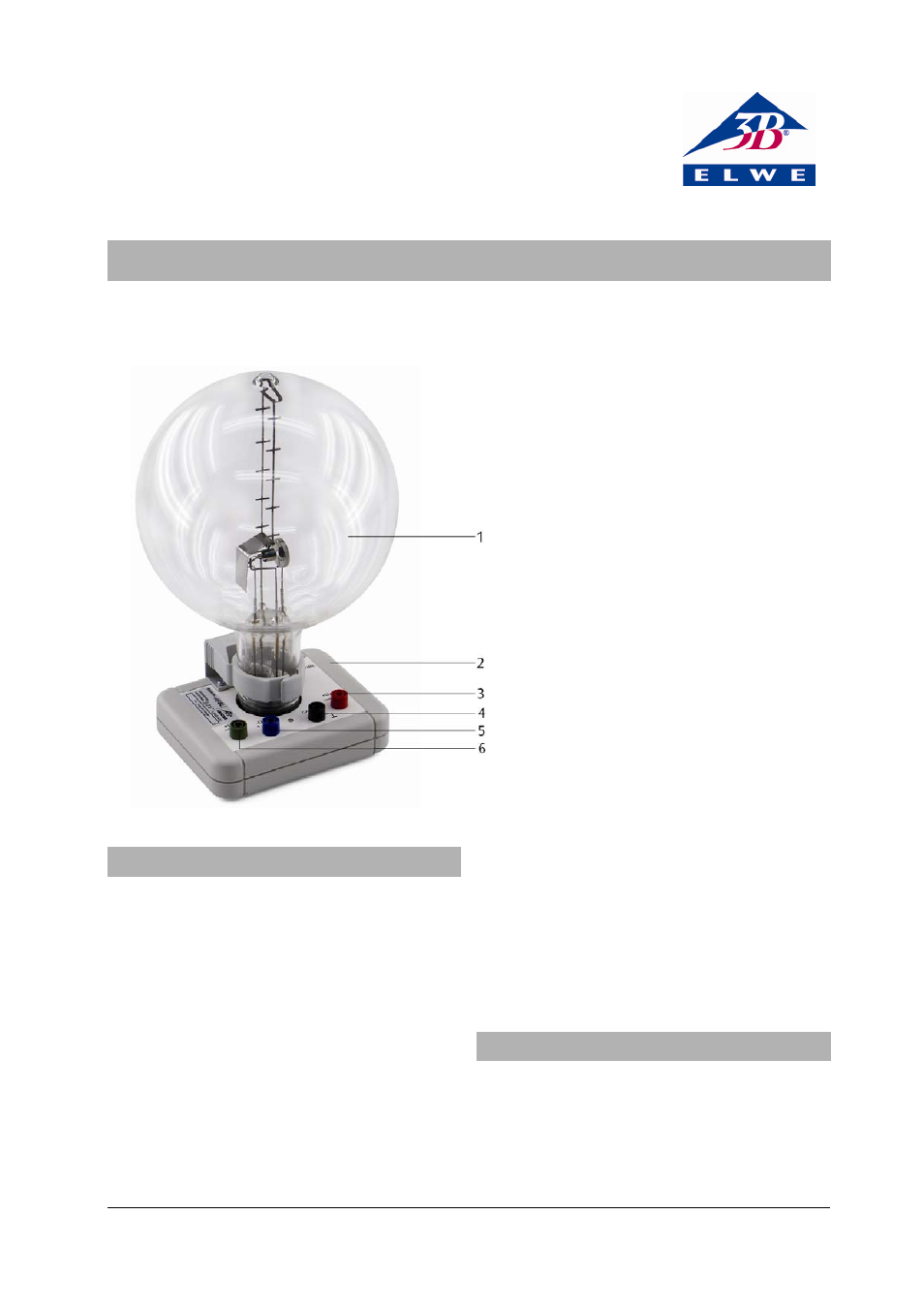

1 Tube à pinceau étroit
2 Socle de connexion
3 Connexion pour l’anode
4 Connexion pour la cathode
5 Connexion pour le cylindre de Wehnelt
6 Connexion pour le chauffage
1. Consignes de sécurité
Les tubes thermoioniques sont des cônes en verre à
paroi mince sous vide. Manipulez-les avec précaution :
risque d'implosion !
• N'exposez pas le tube à des charges mécaniques.
Des tensions et des courants trop élevés ainsi que des
températures de chauffage de la cathode mal réglées
peuvent entraîner la destruction du tube.
• Respectez les paramètres de service indiqués.
Des tensions et hautes tensions dangereuses peuvent
apparaître à hauteur du champ de connexion pendant
l'utilisation des tubes.
• Pour les connexions, utilisez uniquement des câ-
bles d'expérimentation de sécurité.
• Ne procédez à des câblages que lorsque les dispo-
sitifs d'alimentation sont éteints.
• Ne montez et ne démontez le tube qu'après avoir
mis l'appareil d'alimentation hors tension.
Pendant l'utilisation du tube, son col chauffe.
• Laisser refroidir le tube avant de le ranger.
Le respect de la directive CE sur la compatibilité élec-
tromagnétique est uniquement garanti avec les ali-
mentations recommandées.
2. Description
Le tube à pinceau étroit sert à l'étude de la déviation
de faisceaux électroniques dans un champ magnétique
homogène à l'aide de la paire de bobines Helmholtz
U8481500 ainsi qu'à la détermination quantitative de
la charge spécifique e/m de l'électron.
Un piston en verre renferme les canons électroniques
