4
7. Erstinbetriebnahme

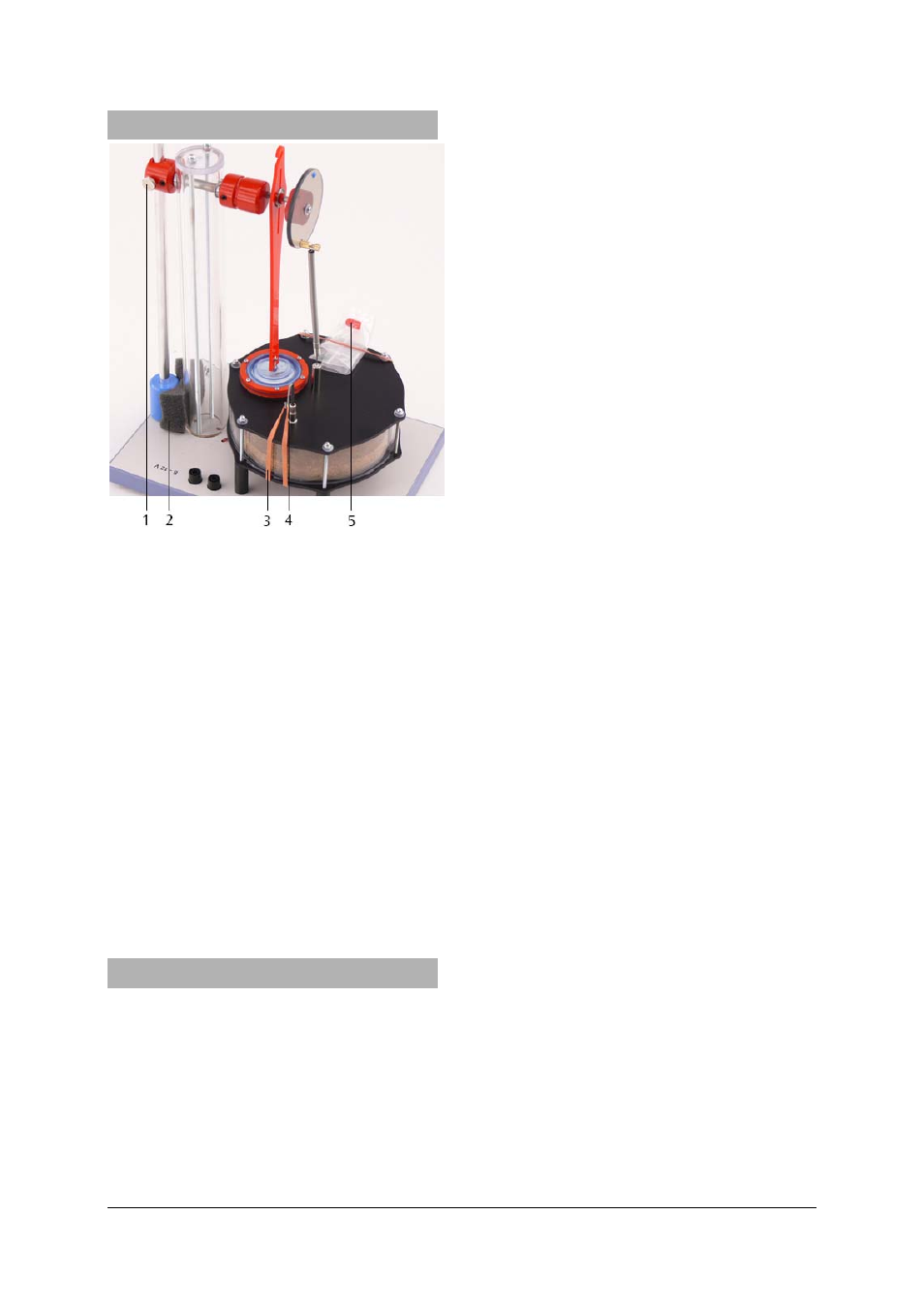

Fig. 7 Stirling-Motor in gesichertem Zustand
• Gummiring (3) vom Sicherungshaken (4) für
den Verdrängerkolben abnehmen und Haken
aus dem Schlauchanschlussstutzen herauszie-
hen.
• Schlauchanschlussstutzen mit roter Verschluss-
kappe (5) abdichten.
• Schaumstoffblock (2) zwischen Stativsäule und
Schwungmasse entnehmen.
• Arretierschraube (1) lösen, Schwungstange
horizontal im Gleichgewicht ausrichten und Ar-
retierschraube wieder festziehen.
Der Motor ist damit betriebsbereit.
Der Transport des Stirling-Motors darf nur mit
gesichertem Verdrängerkolben erfolgen.
• Dazu Verschlusskappe vom Schlauchanschluss-
stutzen entfernen, Sicherungshaken wieder
einsetzen und mit dem Gummiring sichern.
• Schwungstange arretieren.
8. Bedienung
8.1 Betrieb als Wärmekraftmaschine
8.1.1 Elektrische Heizung
Zur elektrischen Beheizung des Stirling-Motors ist
folgendes Netzgerät empfehlenswert:
1 DC-Netzgerät 15 V, 1,5 A (230 V, 50/60 Hz)
U8521121-230
oder
1 DC-Netzgerät 15 V, 1,5 A (115 V, 50/60 Hz)
U8521121-115
• Netzgerät an das Buchsenpaar anschließen und
eine Heizspannung bis 12 V (ca. 1,5 A) einstel-
len.
• Nach einer Aufheizzeit von ca. 1 bis 2 Minuten
Schwungstange mit Drehrichtung im Uhrzei-
gersinn bei Blickrichtung von vorn auf den Mo-
tor anstoßen.
• Falls der Stirling-Motor sich nicht selbständig
weiterdreht, den Anstoß nach ca. 1 min wie-
derholen.
Die Motordrehzahl verhält sich annähernd propor-
tional zur Temperaturdifferenz zwischen oberer
Platte und unterer Platte und ist damit weitgehend
von der zugeführten Wärme abhängig.
• Heizspannung schrittweise bis auf 8 V reduzie-
ren und Abnahme der Drehzahl beobachten.
8.1.2 Heizung mit einer Kerzenflamme
• Teelicht entzünden und auf eine hitzeresisten-
te Unterlage stellen.
• Stirling-Motor mit seiner zentrischen Ausspa-
rung über das Teelicht stellen.
• Einige Minuten abwarten bis sich die untere
Platte erhitzt hat.
• Schwungstange mit Drehrichtung im Uhrzei-
gersinn bei Blickrichtung von vorn auf den Mo-
tor anstoßen.
• Falls der Stirling Motor sich nicht selbständig
weiterdreht, den Anstoß nach ca. 1 min wie-
derholen.
8.1.3 Heizung mit einer Lampe (Spotlight)
• Obere Platte des Stirling-Motors von oben aus
einer Entfernung von 1 bis 2 cm einer 60-W-
Glühlampe mit eingeschränktem Abstrahlwin-
kel (Spotlight) bestrahlen. Die untere Platte
kühlt in diesem Falle die Luft im Verdrängerzy-
linder ab.
• Alternativ die obere Platte mit durch einen
Hohlspiegel gebündeltes Sonnenlicht beheizen.
• Etwa 8 bis 10 Minuten abwarten bis sich die
obere Platte erhitzt hat.
• Schwungstange mit Drehrichtung gegen den
Urzeigerrichtung bei Blickrichtung von vorn
auf den Motor anstoßen.
• Falls der Stirling-Motor sich nicht selbständig
weiterdreht, den Anstoß nach einiger Zeit wie-
derholen.
8.2 Aufnahme des pV-Diagramms
Zur Aufnahme des pV-Diagramms sind folgende
Geräte zusätzlich erforderlich:
1 Ergänzungssatz Stirling-Motor D U8440455
1 3B NETlog™ (230 V, 50/60 Hz) U11300-230
oder
