7. Prima messa in funzione

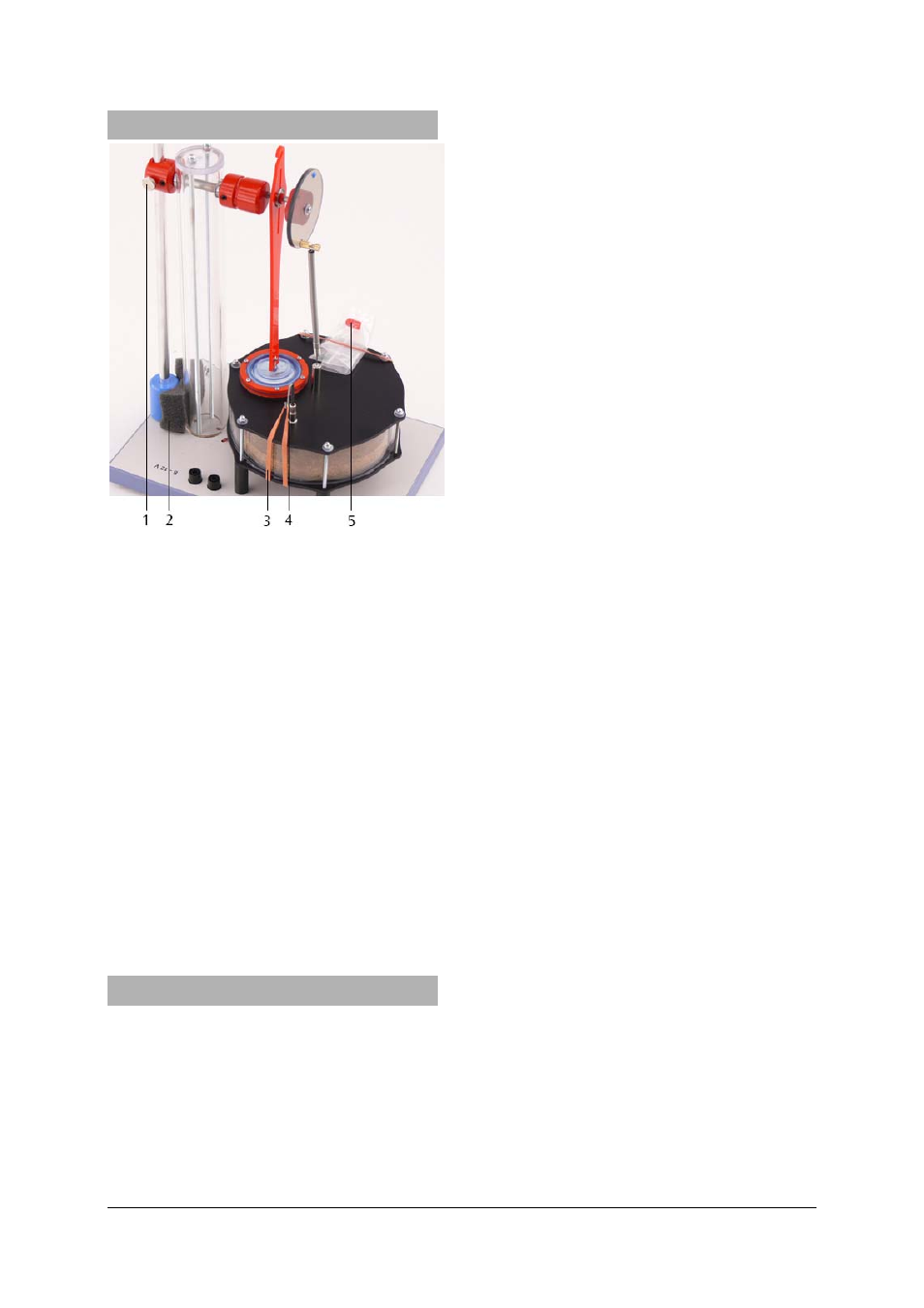

Fig. 7 Motore Stirling in condizioni di sicurezza
• Rimuovere l’anello elastico (3) dal gancio di
sicurezza (4) per il pistone di compressione ed
estrarre il gancio dall’attacco del tubo flessibile.
• Chiudere a tenuta l’attacco del tubo flessibile
utilizzando il tappo rosso (5).
• Rimuovere il blocco in schiuma espansa (2) fra
il montante dello stativo e il peso dell’asta cen-
trifuga.
• Allentare la vite di fermo (1), portare l’asta
centrifuga in posizione di equilibrio orizzonta-
le e serrare nuovamente la vite.
Il motore è ora pronto all’uso.
Il trasporto del motore Stirling è consentito sola-
mente se il pistone di compressione è stato messo
in sicurezza.
• A questo scopo, rimuovere il tappo del raccor-
do del tubo flessibile, reinserire il gancio di si-
curezza e assicurare con l’anello elastico.
• Bloccare l’asta centrifuga.
8. Funzionamento
8.1 Funzionamento come motore termico
8.1.1 Riscaldamento elettrico
Per il riscaldamento elettrico del motore Stirling si
consiglia il seguente alimentatore:
Alimentatore CC 15 V, 1,5 A (230 V, 50/60 Hz)
U8521121-230
oppure
Alimentatore CC 15 V, 1,5 A (115 V, 50/60 Hz)
U8521121-115
• Collegare l’alimentatore alla coppia di jack e
impostare una tensione di riscaldamento fino a
12 V (circa 1,5 A).
• Dopo un tempo di riscaldamento di circa 1-2
minuti, avviare l’asta centrifuga con senso di
rotazione orario guardando il motore dal da-
vanti.
• Se il motore Stirling non comincia a ruotare
autonomamente, ripetere l'operazione di avvio
dopo circa 1 min.
Il numero di giri del motore si comporta in manie-
ra pressoché proporzionale alla differenza di tem-
peratura fra piastra superiore e piastra inferiore e
dipende sostanzialmente dal calore apportato.
• Diminuire gradualmente la tensione di riscal-
damento fino a 8 V ed osservare il calo del
numero di giri.
8.1.2 Riscaldamento con la fiamma di una
candela
• Accendere il lumino e collocarlo su un piano di
appoggio resistente al calore.
• Sistemare il motore Stirling con l’incavo centra-
le sopra il lumino.
• Attendere qualche minuto affinché la piastra
inferiore si scaldi.
• Avviare l’asta centrifuga con senso di rotazione
orario guardando il motore dal davanti.
• Se il motore Stirling non comincia a ruotare
autonomamente, ripetere l'operazione di avvio
dopo circa 1 min.
8.1.3 Riscaldamento con una lampada (spot-
light)
• Irradiare la piastra superiore del motore Stir-
ling dall’alto da una distanza di circa 1-2 cm
con una lampadina da 60 W con angolo di ir-
radiazione limitato (spotlight). La piastra infe-
riore raffredda in questo caso l’aria all’interno
del cilindro di compressione.
• In alternativa, riscaldare la piastra superiore
con luce solare focalizzata attraverso uno spec-
chio concavo.
• Attendere circa 8-10 minuti affinché la piastra
superiore si scaldi.
• Avviare l’asta centrifuga con senso di rotazione
antiorario guardando il motore dal davanti.
• Se il motore Stirling non comincia a ruotare
autonomamente, ripetere l'operazione di avvio
dopo qualche istante.
8.2 Registrazione del diagramma pV
Per la registrazione del diagramma pV sono inoltre
necessari i seguenti apparecchi:
1 kit aggiuntivo Motore Stirling D U8440455
