4
7. Première mise en service

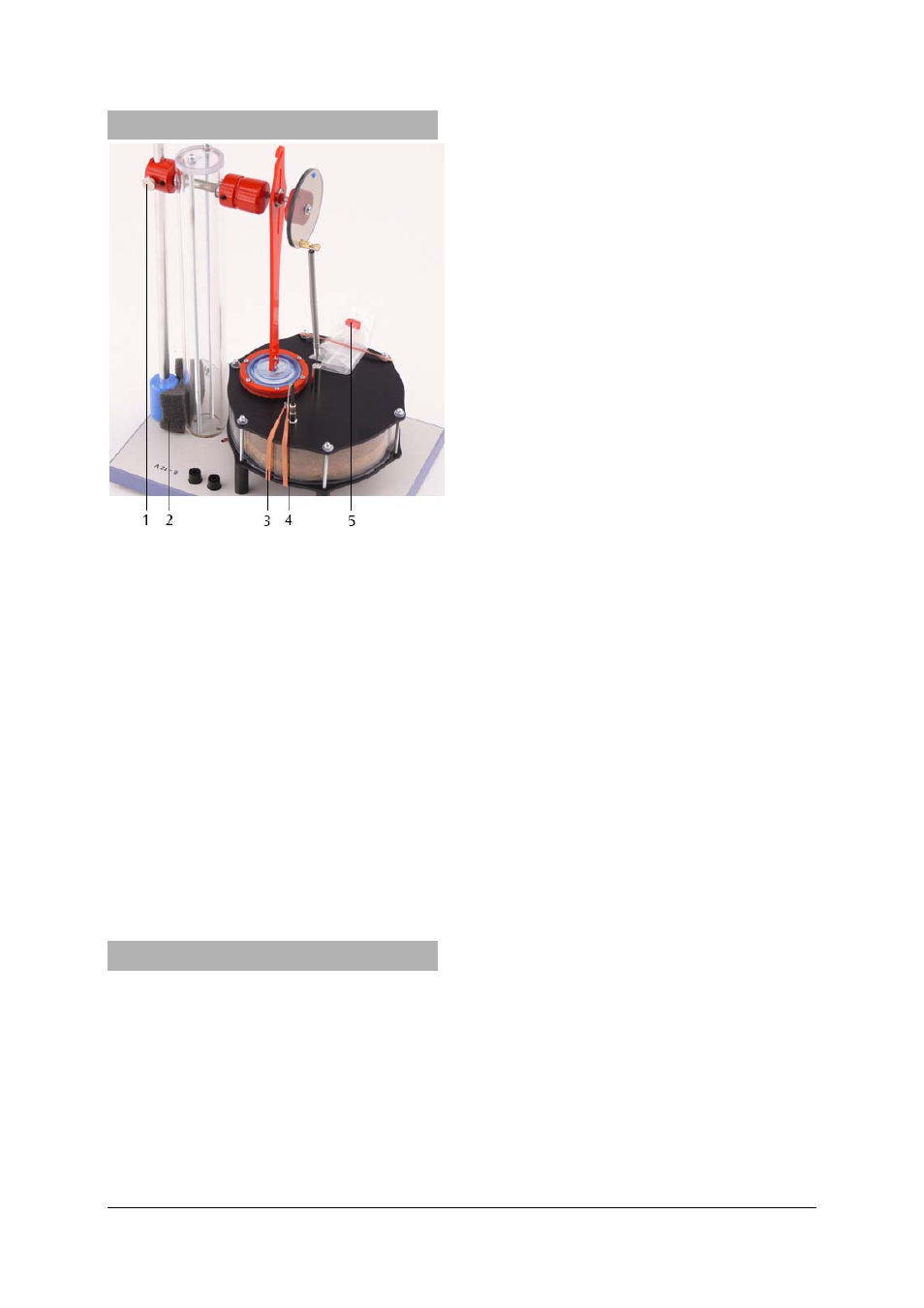

Fig. 7 Moteur Stirling à l’état verrouillé
• Retirez la bague de caoutchouc (3) du crochet
de sécurité (4) pour le piston déplaceur et en-
levez le crochet du raccord de tuyau flexible.
• Bouchez le raccord de tuyau flexible avec le
capuchon rouge (5).
• Retirez le bloc en mousse synthétique (2) entre
la colonne du statif et la masse oscillante.
• Desserrez la vis d’arrêt (1), orientez la tige oscil-
lante à l’horizontale en équilibre statique et
serrez de nouveau la vis d’arrêt.
Le moteur est ainsi opérationnel.
Le transport du moteur Stirling doit être effectué
uniquement avec le piston déplaceur bloqué.
• Pour cela, retirez le capuchon du raccord de
tuyau flexible, replacez le crochet de sécurité
et bloquez-le avec la bague de caoutchouc.
• Bloquez la tige oscillante.
8. Manipulation
8.1 Fonctionnement en tant que moteur ther-
mique
8.1.1 Chauffage électrique
Pour le chauffage électrique du moteur Stirling,
l’alimentation suivante est recommandée :
Alimentation CC 15 V, 1,5 A (230 V, 50/60 Hz)
U8521121-230
ou
1 alimentation CC 15 V, 1,5 A (115 V, 50/60 Hz)
U8521121-115
• Raccordez l’alimentation à la paire de douilles
et réglez la tension de chauffage jusqu’à 12 V
(env. 1,5 A).
• Après un temps d’échauffement d’env. 1 à
2 minutes, poussez la tige oscillante contre le mo-
teur avec un sens de rotation dans le sens des ai-
guilles d’une montre en regardant de l’avant.
• Si le moteur Stirling ne continue pas de tour-
ner tout seul, répétez le déclenchement au
bout d’environ 1 min.
La vitesse du moteur se comporte approximativement
proportionnellement à l’écart de température entre la
plaque supérieure et la plaque inférieure et dépend
ainsi étroitement de la température appliquée.
• Réduisez progressivement la tension de chauffage
à 8 V et observez la diminution de la vitesse.
8.1.2 Chauffage avec une flamme de bougie
• Allumez la bougie chauffe-plat et placez-la sur
un support thermorésistant.
• Placez le moteur Stirling avec son évidement
central sur la bougie chauffe-plat.
• Patientez quelques minutes jusqu’à ce que la
plaque inférieure soit chauffée.
• Poussez la tige oscillante contre le moteur avec
un sens de rotation dans le sens des aiguilles
d’une montre en regardant de l’avant.
• Si le moteur Stirling ne continue pas de tour-
ner tout seul, répétez le déclenchement au
bout d’environ 1 min.
8.1.3 Chauffage avec une lampe (projecteur)
• Illuminez la plaque supérieure du moteur
Stirling par le haut à une distance de 1 à 2 cm
d’une ampoule électrique de 60 W avec un an-
gle de rayonnement limité (projecteur). Dans
ce cas, la plaque inférieure refroidit l’air dans
le piston déplaceur.
• Une alternative consiste à chauffer la plaque
supérieure avec la lumière du soleil focalisée à
travers un miroir concave.
• Patientez entre 8 et 10 minutes jusqu’à ce que
la plaque supérieure soit chauffée.
• Poussez la tige oscillante contre le moteur avec
un sens de rotation dans le sens inverse des ai-
guilles d’une montre en regardant de l’avant.
• Si le moteur Stirling ne continue pas de tour-
ner tout seul, répétez le déclenchement au
bout d’un moment.
8.2 Enregistrement du diagramme pV
Pour l’enregistrement du diagramme pV, les appa-
reils suivants sont également nécessaires :
1 kit d’extension Moteur Stirling D U8440455
1 capteur de pression relative ±100 hPa U11321
1 capteur de déplacement U11371
