5
1 3B NETlog™ (115 V, 50/60 Hz)
U11300-115
1 3B NETlab™ U11310
1 Sensor de pressão relativa ±100 hPa
U11321
1 Sensor de distância
U11371
1 Fonte de alimentação DC 15 V, 1,5 A (230 V, 50/60 Hz)
U8521121-230
ou
1 Fonte de alimentação DC 15 V, 1,5 A (115 V, 50/60 Hz)
U8521121-115
•
Conectar o sensor de pressão relativa com a
mangueira de silicone ao bico de conexão para
mangueira.
•
Fixar a placa de suporte com o parafuso
serralhado.
•
Aparafusar a haste com pé magnético para
dentro do sensor de distância e coloca-o sobre a
placa de suporte.
•
Soltar os parafusos do sensor de distância. Colocar
o fio uma vez em volta do rolo leva-o para fora da
abertura e amarrar um laço em volta do parafuso.
Fixar o fio com o parafuso (ver ilustr. 8).
•
Fixar um dos terminais do fio no gancho da biela,
pendurar no outro terminal uma peça de peso.
•
Fixar um segundo fio por meio da ventosa
sobre a placa de suporte. Colocar o fio sobre o
entalho do excêntrico e pendurar a segunda
peça de peso como carga no terminal livre.

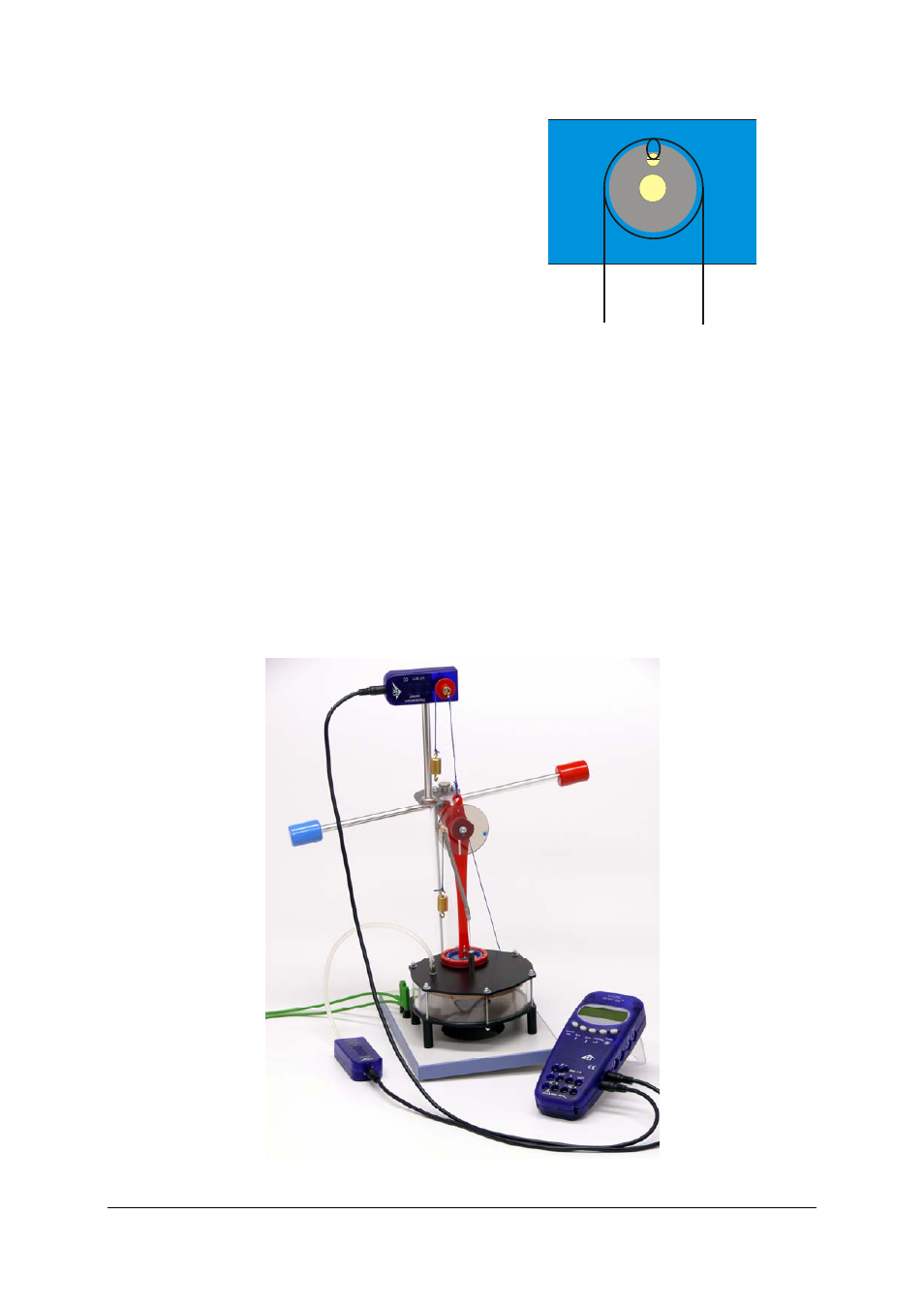

Ilustr. 8 Representação esquemática da condução do fio
em volta do rolo no sensor de distância (U11371)
•
Esta peça de peso serve como carga e
providencia que o diagrama PV tenha um
melhor andamento.
•
Conectar a fonte de alimentação na placa de
aquecimento e ajustar uma tensão até 12 V
(aprox. 1,5 A).
•
Conectar ambos os sensores na interface do 3B
NETlog™.
•
Iniciar o software no computador.
•
Após do tempo de pré-aquecimento dar
partida ao motor de Stirling com um empurrão
em sentido horário.
•
Iniciar a medição do software. Avaliar os dados.
Ilustr. 9 Montagem da experiência para a recepção do diagrama pV
