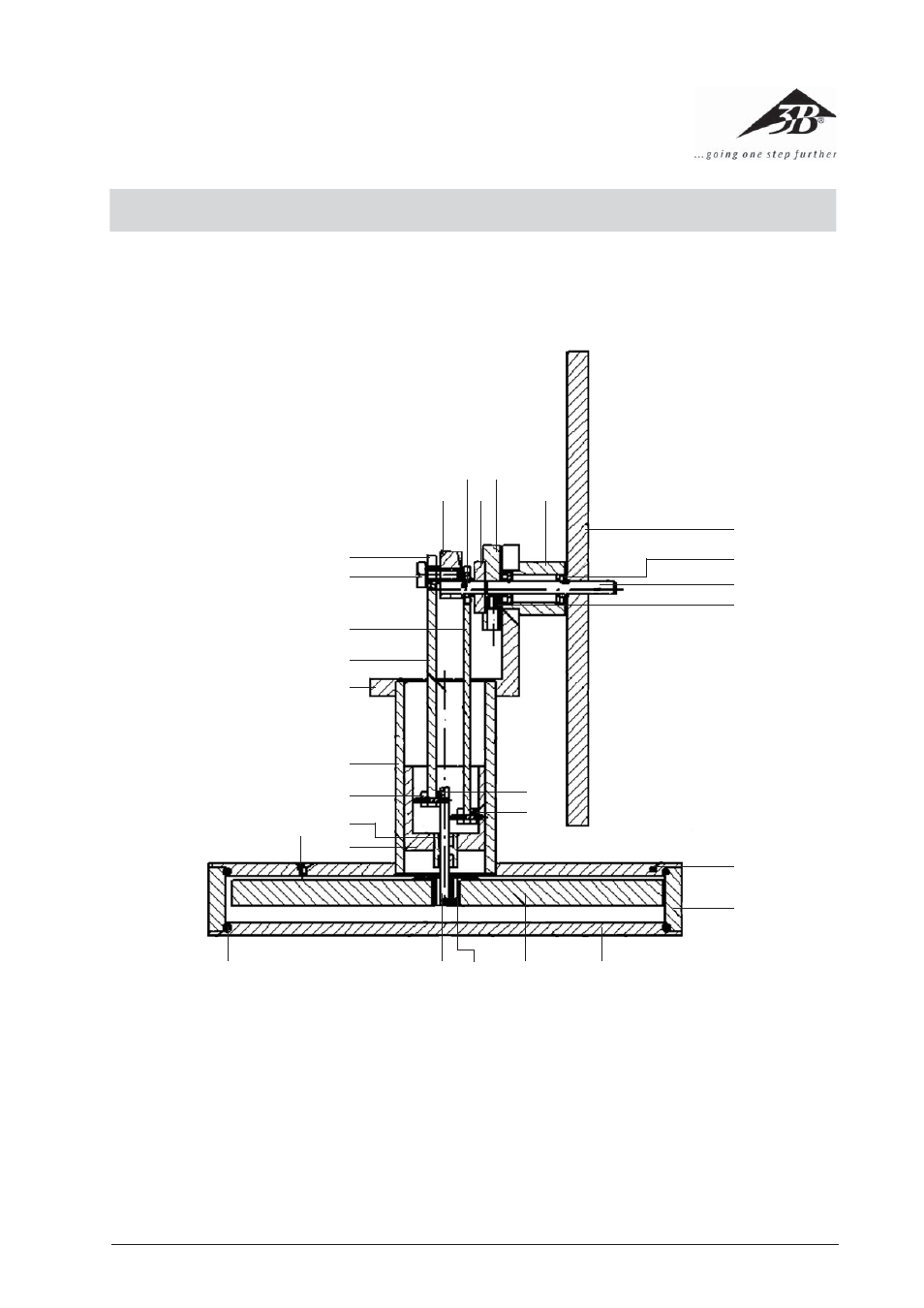

Motor Stirling de baja temperatura, modelo U10061

Instrucciones de uso

08/05 Alf

1

Placa superior

2

Pared de la caja del motor

3

Placa inferior

4

Desplazador

5

Alojamiento del desplazador

6

Varilla de desplazamiento

7

Émbolo de trabajo

8

Alojamiento del émbolo de trabajo

9

Cilindro de trabajo

bl

Ángulo

bm

Biela, corta

bn

Biela, larga

bo

Brazo de manivela

bp

Pieza insertada

bq

Disco de manivela

br

Casquillo del cojinete

bs

Volante

bt

Anillo en O (2x)

bu

Rodamiento de bolas (4x)

cl

Cigüeñal

cm

Gorrón del cigüeñal

cn

Pasador cilíndrico 1x8 (2x)

co

Tornillo de cabeza cilíndrica M3x8

cp

Tornillo de cabeza avellanada M2x3

cq

Tornillo prisionero M2x5

cr

Arandela separadora (6x)

cs

Disco ancho de sujeción (3x)

ct

Disco delgado de sujeción

1

2

3

4

5

6

co

bs

bt

bu

cl

cp

cq

cr

cs

ct

7

8

9

bl

bm

bn

cn

bo

bp

bq

br

cm
