 斷路：主機和遠端器斷路對應的 pin 燈號都不亮，其它 pin
燈號從 1~19~S 依順序點亮。如 HDMI (A Type)對 HDMI (A
Type)線的#2、#5、#8、#11 斷路或 HDMI (A Type)對
Mini-HDMI (C Type)線的#1、#4、#7、#10 斷路或 Mini-HDMI
(C Type)對 Mini-HDMI (C Type)線的#1、#4、#7、#10 斷路。
(圖 7.)
 短路：主機短路的 pin 燈號，會比其他 pin 燈號更亮，遠
端器短路的 pin 燈號不亮，主機和遠端器其它 pin 燈號從
1~19~S 依順序點亮。如 HDMI (A Type)對 HDMI (A Type)
線的#4、#5、#6 短路或 HDMI (A Type)對 Mini-HDMI (C Type)
線的#4、#5、#6 短路或 Mini-HDMI (C Type)對 Mini-HDMI (C
Type)線的#4、#5、#6 短路。(圖 8.)
 交叉：主機的pin燈號從1~19~S依順序點亮，遠端器的pin
燈號依實際交叉順序點亮。如HDMI (A Type)對HDMI (A
Type)線的#13和#17、#14和#19交叉或HDMI (A Type)對
Mini-HDMI (C Type) 線的#13和#13、#14和#19交叉或
Mini-HDMI (C Type)對Mini-HDMI (C Type)線的#14和#13、
#17和#19交叉。(圖 9.)
20

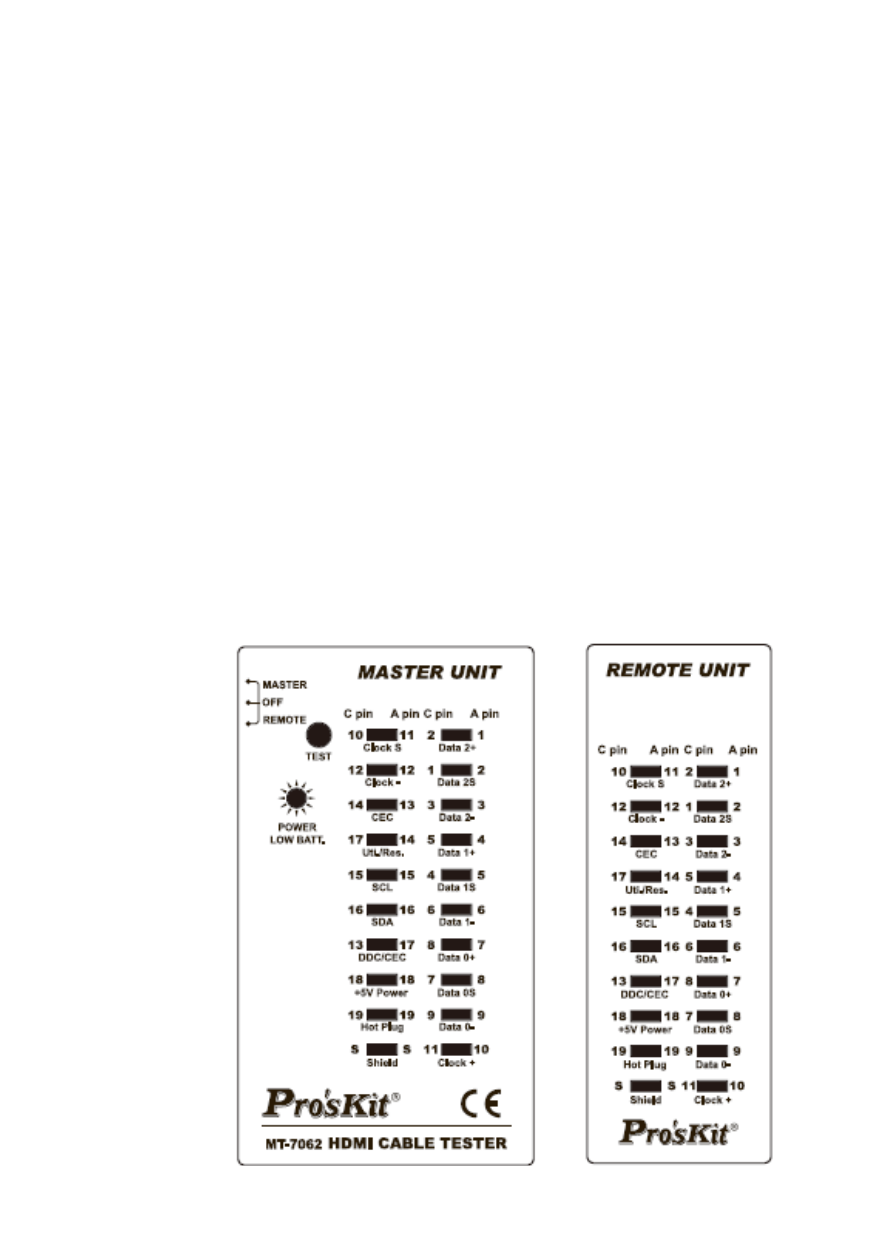

圖 6. 導通
