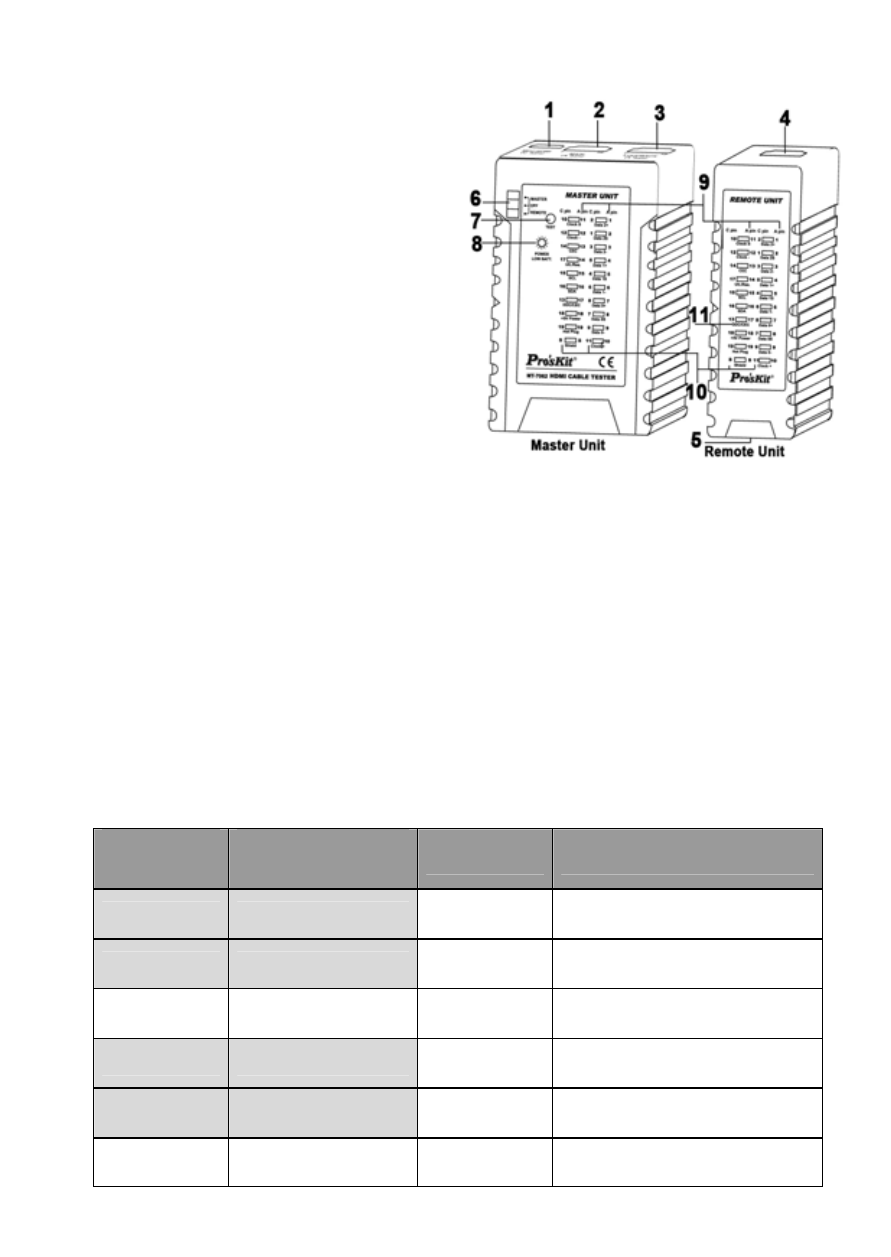

產品外觀圖：
1. 主機迴路接口：
Mini-HDMI (C Type)
(這個接口，當與遠端器搭
配測試Mini-HDMI (C
Type)對Mini-HDMI (C
Type)線時，也做為主機接
口。)
2. 主機主要接口：HDMI (A
Type)
3. 主機迴路接口：HDMI (A
Type)
4. 遠端器接口：HDMI (A
Type)
(圖 1.) 產品外觀圖
5. 遠端器接口：Mini-HDMI (C Type)
6. 開關：主機自我迴路測試 / 關機 / 遠
端測試
7. 測試鍵：自動快速/慢速掃描和手動單步測試
8. 電源和電池低壓指示燈
9.
HDMI (A Type)針腳序號
10.
Mini-HDMI (C Type)針腳序號
11. 信號說明與指示燈
HDMI 線芯/腳位及信號說明：
HDMI (A)
針腳序號
Mini-HDMI
(C) 針腳序號
針腳訊號 信號說明
1 2 Data 2﹢
TMDS Red Data Plus
(Data 2 +)
2 1 Data 2S
TMDS Red Data Shield
(Data 2 Shield)
3 3
Data 2﹣
TMDS Red Data Minus
(Data 2 –)
4 5 Data 1﹢
TMDS Green Data Plus
(Data 1 +)
5 4 Data 1S
TMDS Green Data Shield
(Data 1 Shield)
6 6
Data 1﹣
TMDS Green Data Minus
(Data 1 –)
15
