Control arm assembly lock-washer installation, Ball joint installation – Ingalls 39209 User Manual
Page 2

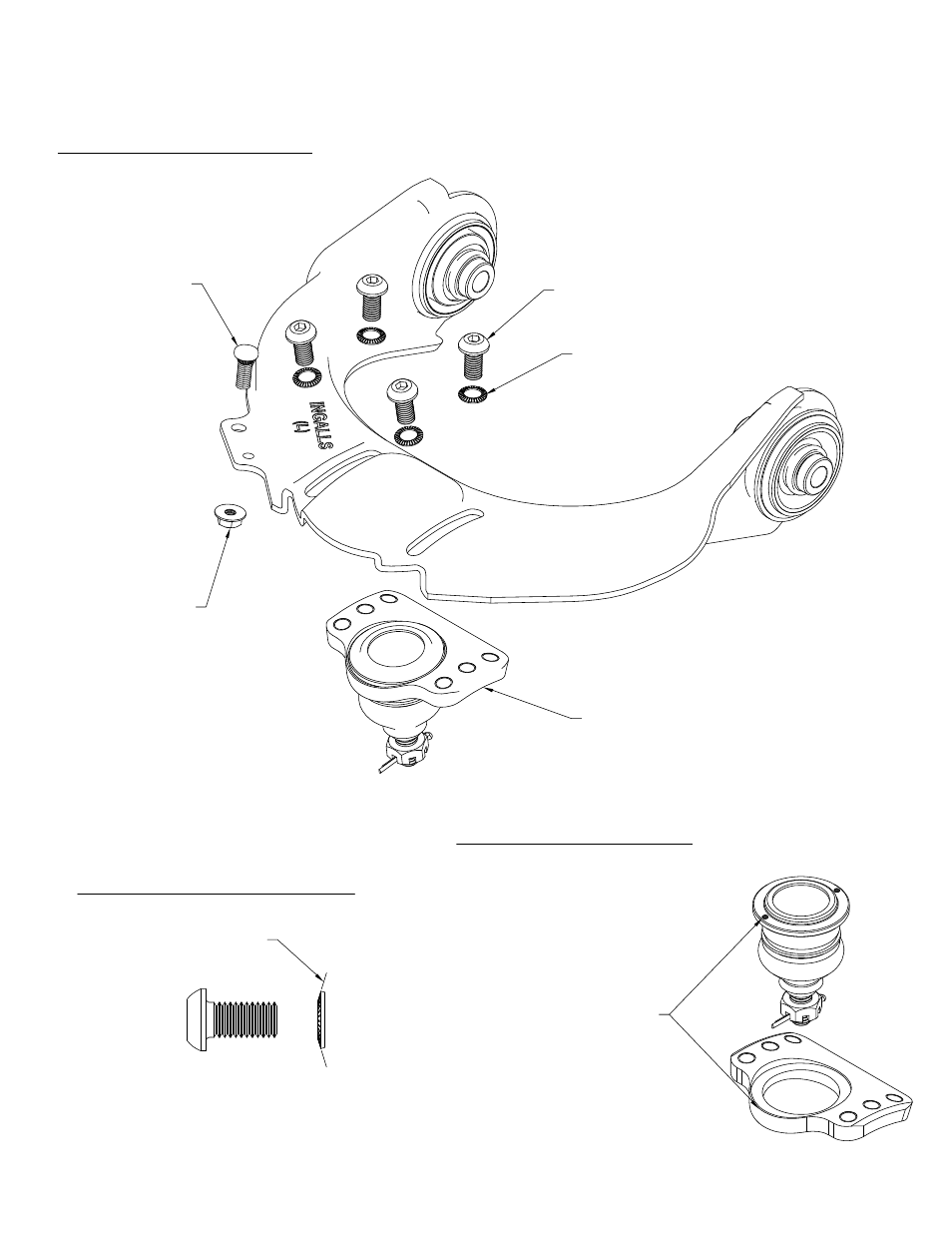

M6 X 1.0 NUT
(FROM OE ARM)
M8 X 1.25 BUTTON HD BOLT
M6 X 1.0 STUD
(FROM OE ARM)
PRESS OUT OF OE ARM
AND PRESS INTO SAME
HOLE IN NEW ARM
M8 SERRATED LOCK WASHER
BALL JOINT BRACKET
(-2° TO +1.75° SHOWN)
Control Arm Assembly
Lock-Washer Installation
INSTALL WITH BEVEL
AWAY FROM BOLT HEAD
Ball Joint Installation
ALIGN BALL JOINT MARK
WITH APEX OF ROUNDED
END OF BRACKET
(IF NO MARKS ARE ON OE BALL
JOINT, BEFORE REMOVING IT,
APPLY A MARK TO BALL JOINT
NEXT TO THE MARK ON THE OE ARM)
IF BALL JOINT IS NOT SUPPLIED, REMOVE
BALL JOINT FROM OE ARM AND PRESS INTO
BRACKET AS SHOWN (SUPPORT BRACKET
ON A MATCHING CURVED SURFACE TO
AVOID FLATTENING).
