Fi g. 2.1, Fi g. 2.2 – Peerless-AV ST680-AW - Installation User Manual

Page 28

28 sur 32

PUBLIÉ LE: 09-30-11 FEUILLE n

: 203-9051-1

Français

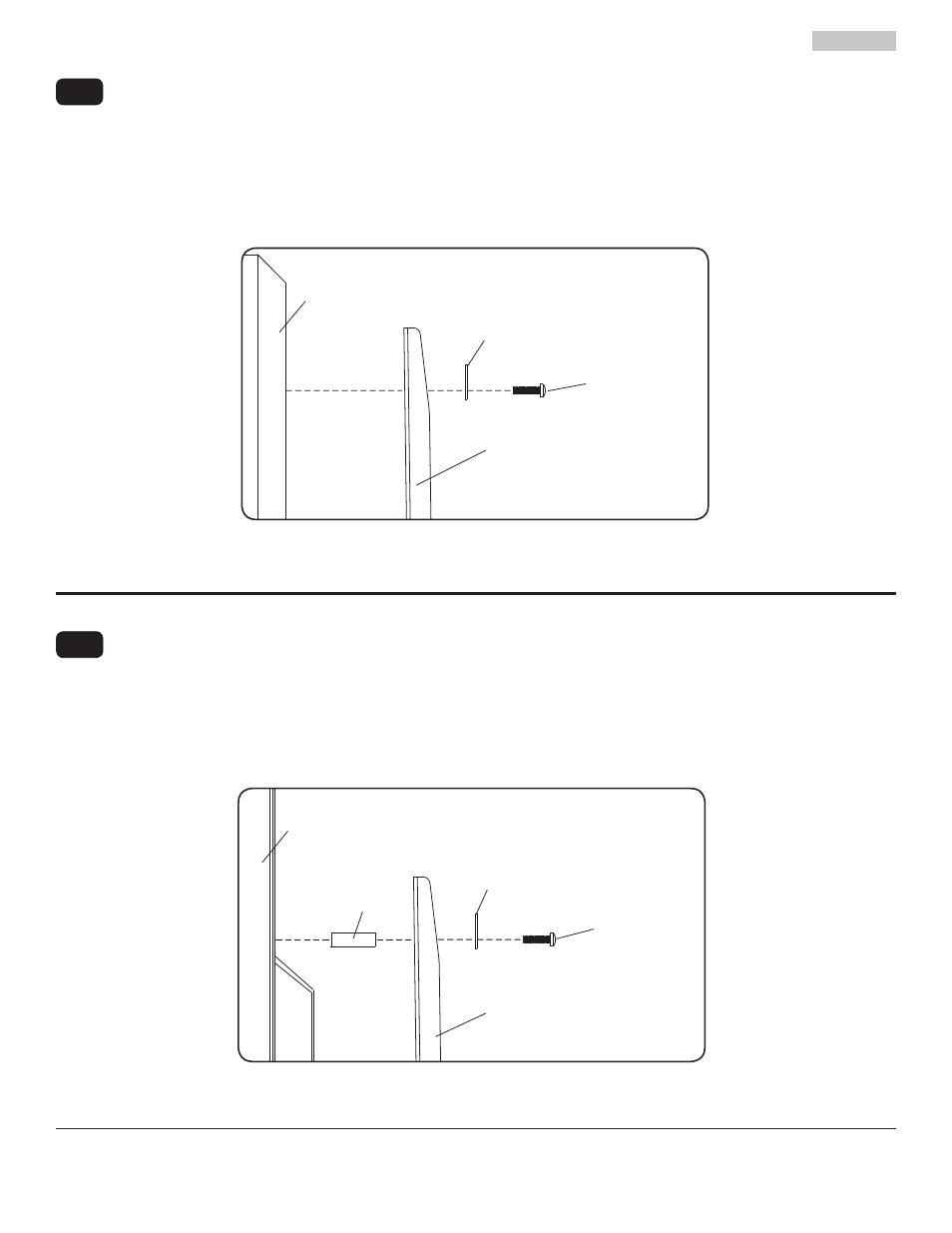

Commencez par la vis la plus courte et vissez-la manuellement à l’écran en la faisant passer à travers la rondelle
universelle et le support inclinable, comme indiqué ci-dessous. La vis doit effectuer au moins trois tours complets
dans le trou de fi xation et tenir solidement en place. Ne pas trop serrer. S’il est impossible d’effectuer trois tours
de vis complets, choisissez une vis plus longue dans le jeu de fi xations à compartiments. Répétez pour le reste
des trous de fi xations, mettez les supports à niveau et resserrez les vis.

REMARQUE: Il n’est pas toujours nécessaire d’utiliser des entretoises, selon le type d’écran.

REMARQUE: Si des vis penta-pin

M10 x 15mm sont utilisées, utilisez le tournevis Penta-pin

(I) pour les

serrer.

Commencez par la vis la plus longue et vissez-la manuellement à l’écran en la faisant passer à travers la
rondelle universelle, le support inclinable et l’entretoise comme indiqué ci-dessous. La vis doit effectuer au moins
trois tours complets dans le trou de fi xation et tenir solidement en place. Ne pas trop serrer. S’il est impossible
d’effectuer trois tours de vis complets, choisissez une vis plus longue dans le jeu de fi xations à compartiments.
Répétez pour le reste des trous de fi xations, mettez les supports à niveau et resserrez les vis.

REMARQUE : Si des vis penta-pin

M10 x 15mm sont utilisées, utilisez le tournevis Penta-pin

(I) pour les

serrer.

Pour les écrans à dos plat

Pour un écran à dos convexe ou concave

fi g. 2.1

2-1

2-2

Pour toute question, veuillez appeler le service à la clientèle de Peerless au 1-800-865-2112

fi g. 2.2

ÉCRAN

VIS

SUPPORT

INCLINABLE

(BB,CC)

ENTRETOISE

RONDELLE

UNIVERSELLE
