15 de 32 PUBLICADO: 09-30-11 HOJA #: 203-9051-1
Español
DD
AA
fi g. 1.2

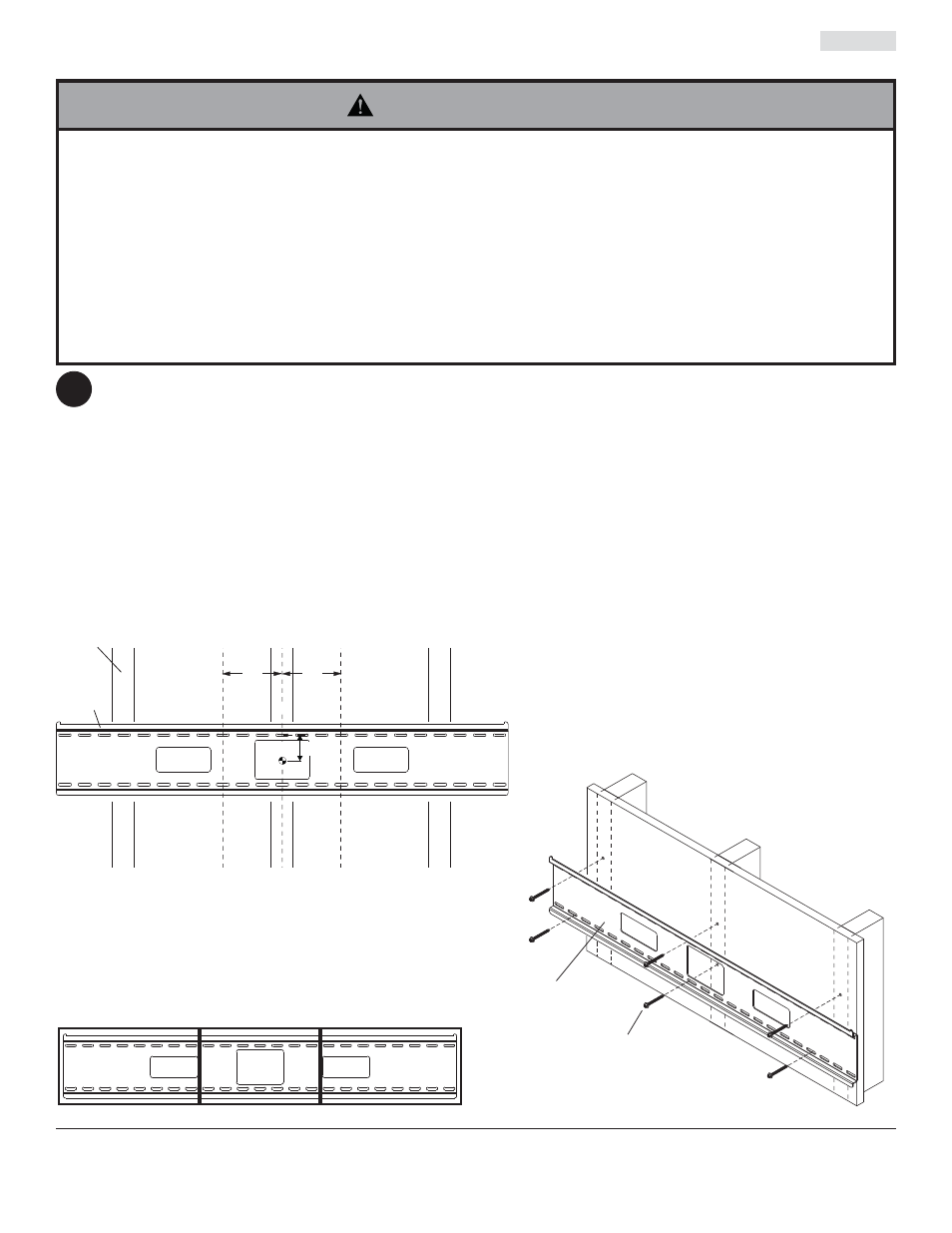

La placa de pared (AA) se puede instalar en tres montantes que tengan una separación de 16" (41 cm). Utilice
un localizador de montantes para localizar los bordes de los montantes. Se recomienda utilizar un localizador
de montantes de “borde a borde”. Tomando los bordes como punto de referencia, trace una línea vertical por el
centro de cada montante. Para los modelos de ST670 la parte superior ranuras de montaje debe ser 2,9" (74mm)
encima del centro de la pantalla deseada como se muestra en la fi gura 1.1. Para los modelos de ST680 la ranura
de montaje superior debe ser 1.3" por debajo del centro de la pantalla deseada. Nivele la placa y marque el centro
de los seis agujeros de montaje. Asegúrese de que los agujeros de montaje estén sobre las líneas que trazó por
el centro de los montantes. Taladre seis agujeros de 5/32" (4mm) de diámetro y 2.5" (64mm) de profundidad.
Asegúrese de que la placa esté nivelada, fíjela utilizando seis tornillos para madera de 14 x 2.5" (DD), como se
muestra en la fi gura 1.2.
Pase al paso 2.
NOTA: La placa de pared se puede instalar a una distancia de hasta 6" (152mm) del centro, como se muestra en
la fi gura 1.1.
CP = centro de la pantalla fi g. 1.1
MONTANTE
AA
6"
(152 mm)
6"
(152 mm)
1
CP "X"
• El instalador debe verifi car que la superfi cie de apoyo sea capaz de soportar fi rmemente la carga combinada del
equipo y todos los herrajes y componentes.
• Apriete los tornillos para madera de tal modo que la placa de apoyo quede fi rmemente sujeta, pero no apriete en
exceso. El apriete excesivo puede dañar los tornillos, reduciendo enormemente su fuerza de fi jación.
• Nunca apriete más de 80 pulg-lb (9 N•m).
• Asegúrese de que los tornillos de montaje queden bien fi jos en el centro del montante. Se recomienda usar un
localizador de montantes de "borde a borde".
• Dos tornillos para madera (DD) debe estar instalado en la placa de pared (AA) en cada segmento, como se muestra
en detalle 1 o producto puede fallar.
• Los herrajes suministrados son para fi jar el soporte a través de tabique de yeso-cartón o yeso de espesor estándar
a los montantes de madera. Los instaladores son responsables de suministrar los herrajes para otros tipos de
situaciones de montaje (no evaluados por UL).
Instalación en una Pared con Montantes de Madera Triples
ADVERTENCIA
DETALLE 1
SEGMENTO 1 SEGMENTO 2 SEGMENTO 3
