Rainbow Electronics ATF2500CQL User Manual

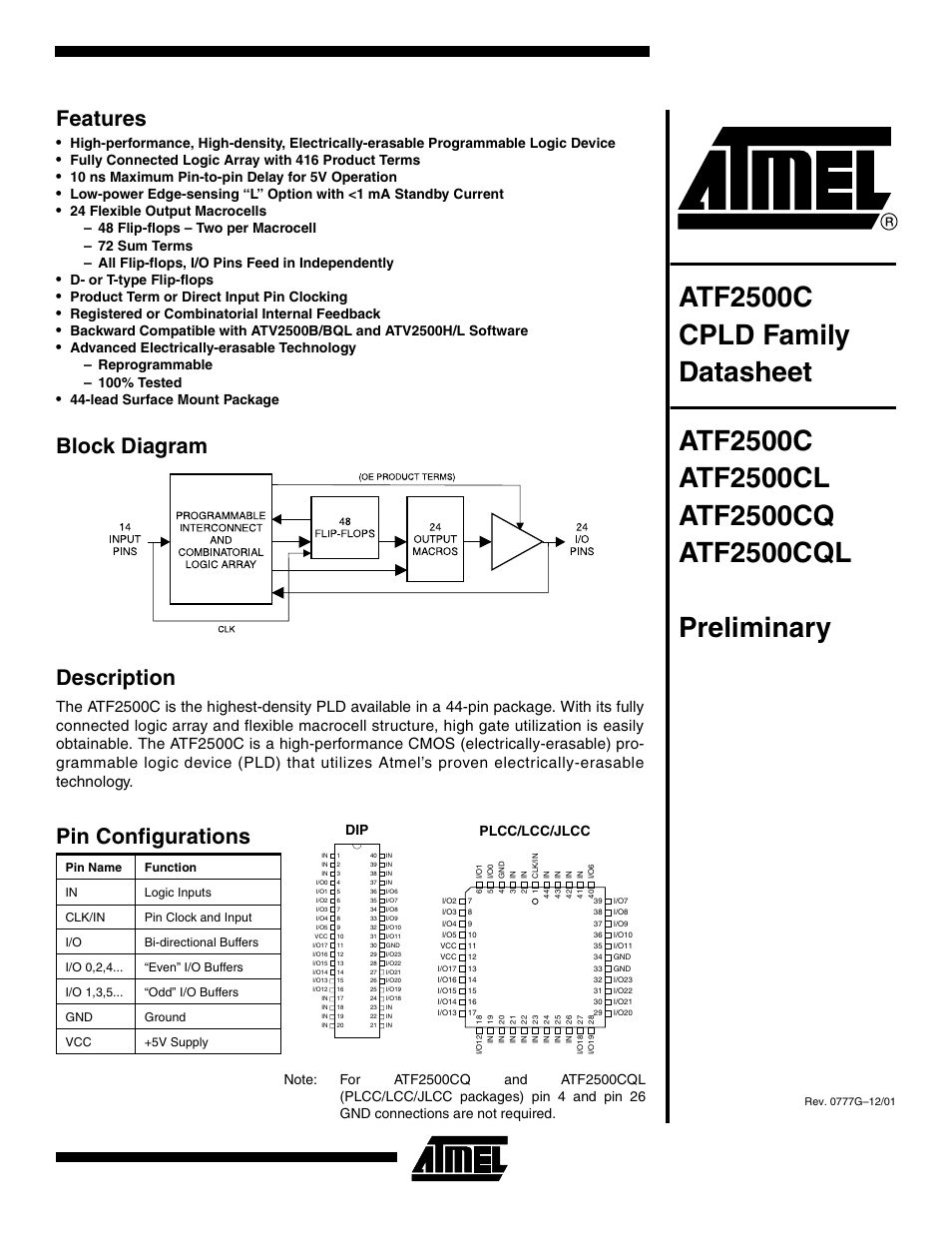

Features, Block diagram description, Pin configurations
Table of contents
Document Outline
- Features
- Block Diagram
- Description
- Using the ATF2500C Family’s Many Advanced Features
- Power-up Reset
- Preload and Observability of Registered Outputs
- Programming Software Support
- Security Fuse Usage
- Input and I/O Pull-ups
- Input Diagram
- I/O Diagram
- Functional Logic Diagram Description
- Functional Logic Diagram ATV2500C
- Output Logic, Registered(1)
- Output Logic, Combinatiorial(1)
- Clock Option
- Absolute Maximum Ratings*
- DC and AC Operating Conditions
- Pin Capacitance
- Test Waveforms and Measurement Levels
- Output Test Load
- AC Waveforms(1) Input Pin Clock
- AC Waveforms(1) Product Term Clock
- AC Waveforms(1) Combinatorial Outputs and Feedback
- ATF2500C DC Characteristics
- ATF2500C AC Characteristics
- ATF2500C Register AC Characteristics, Input Pin Clock
- ATF2500C Register AC Characteristics, Product Term Clock
- ATF2500CL DC Characteristics
- ATF2500CL AC Characteristics
- ATF2500CL Register AC Characteristics, Input Pin Clock
- ATF2500CL Register AC Characteristics, Product Term Clock
- ATF2500CQ DC Characteristics
- ATF2500CQ Register AC Characteristics, Input Pin Clock
- ATF2500CQ Register AC Characteristics, Product Term Clock
- ATF2500CQL AC Characteristics
- ATF2500CQL Register AC Characteristics, Input Pin Clock
- ATF2500CQL Register AC Characteristics, Product Term Clock
- Ordering Information
- Using “C” Product for Industrial
- Packaging Information
