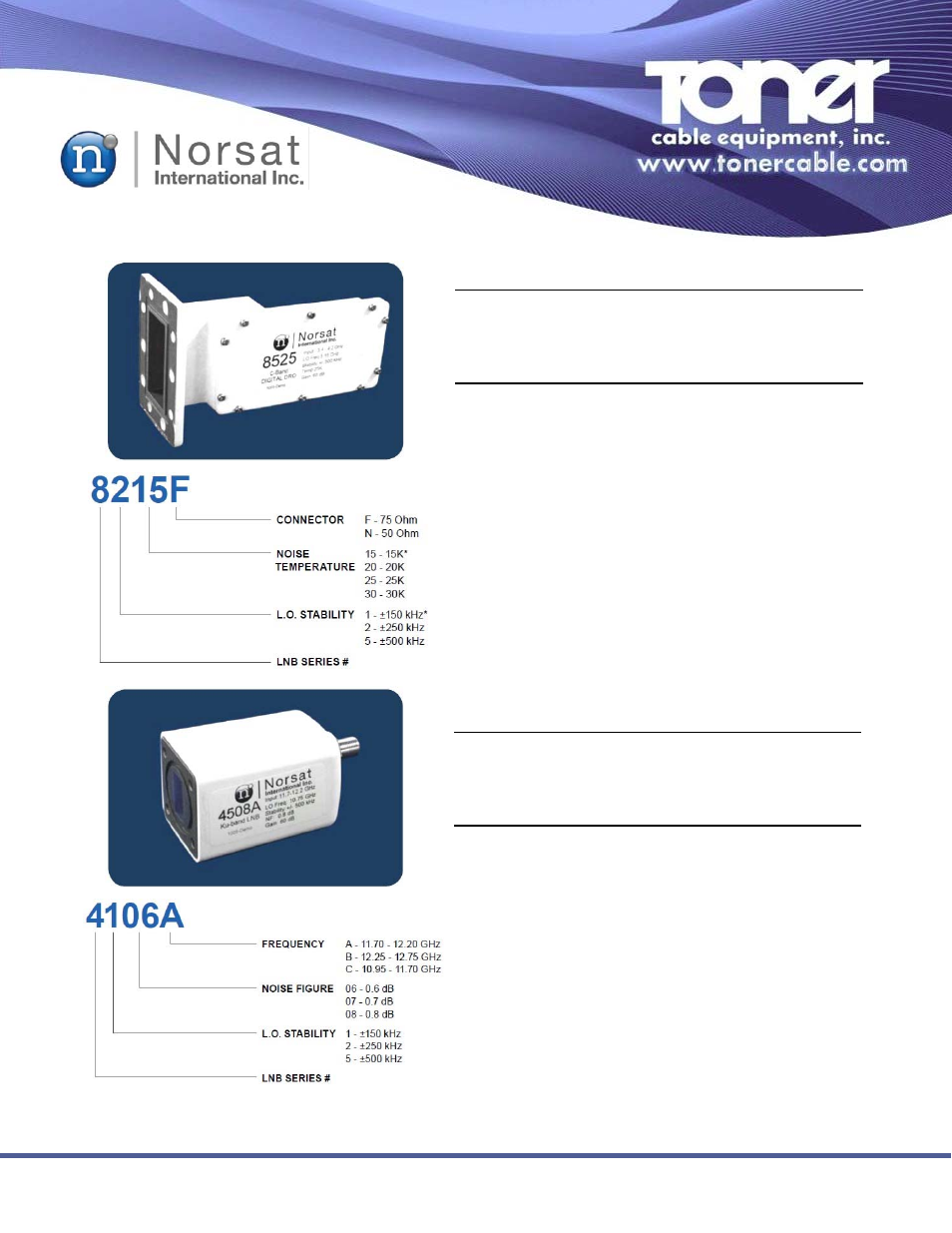

C-Band / KU-Band DRO LNBs
969 Horsham Road
l
Horsham, Pennsylvania 19044 USA
l
Phone: 215-675-2053 Fax: 215-675-7543
l
Specifications Subject To Change Without Notice
Rev 11-10
©Toner Cable Equipment, Inc.
FREQUENCY BANDS AVAILABLE
Typical Service
4000A
4000B
4000C
Input Frequency (GHz)
11.70 to 12.20
12.25 to 12.75
10.95 to 11.70
L.O. Frequency (GHz)
10.75
11.30
10.00
Output Frequency (MHz)
950 to 1450
950 to 1450
950 to 1700
TYPICAL SPECIFICATIONS
Noise Figure
0.6 to 0.8 dB
depending on model number
L.O. Stability
±150 kHz to ±500 kHz
(over temperature excl offset)
depending on model number
Phase Noise
-65 dBc/Hz at 1kHz
(SSB)
-80 dBc/Hz at 10kHz
-100 dBc/Hz at 100kHz
Input VSWR
2.2 : 1
Output VSWR
2.2 : 1
Conversion Gain
64 dB
Output P1dB
8 dBm
Power Requirements
+15 to +24 V supplied through
center conductor of IF cable
Current Drain
120 mA
Input Waveguide
WR75
Dimensions
85 (L) x 43 (W) x 43 (H) mm
(3.3 x 1.7 x 1.7 in)
Weight
120 g / 4.2 oz
Temperature Range
-40°C to +60°C
DRO 4000 Series KU-Band Digital
FREQUENCY BANDS AVAILABLE
Typical Service
8000
8000I
Input Frequency (GHz)
3.40 to 4.20
4.50 to 4.80
L.O. Frequency (GHz)
5.15
5.95
Output Frequency (MHz)
950 to 1750
950 to 1450
TYPICAL SPECIFICATIONS
Noise Temperature
15K to 30K
depending on model number
L.O. Stability
±150 kHz to ±500 kHz
(over temperature excl offset)
depending on model number
Phase Noise
-65 dBc/Hz at 1kHz
(SSB)
-80 dBc/Hz at 10kHz
-95 dBc/Hz at 100kHz
Input VSWR
2.0 : 1
Output VSWR
2.2 : 1
Conversion Gain
64 dB
Output P1dB
8 dBm
Power Requirements
+15 to +24 V supplied through
center conductor of IF cable
Current Drain
130 mA
Input Waveguide
CPR 229G
Dimensions
180 (L) x 100 (W) x 70 (H) mm
(7.1 x 4.0 x 2.8 in)
Weight
425 g / 15 oz
Temperature Range
-40°C to +60°C
DRO 8000 Series C-Band Digital
