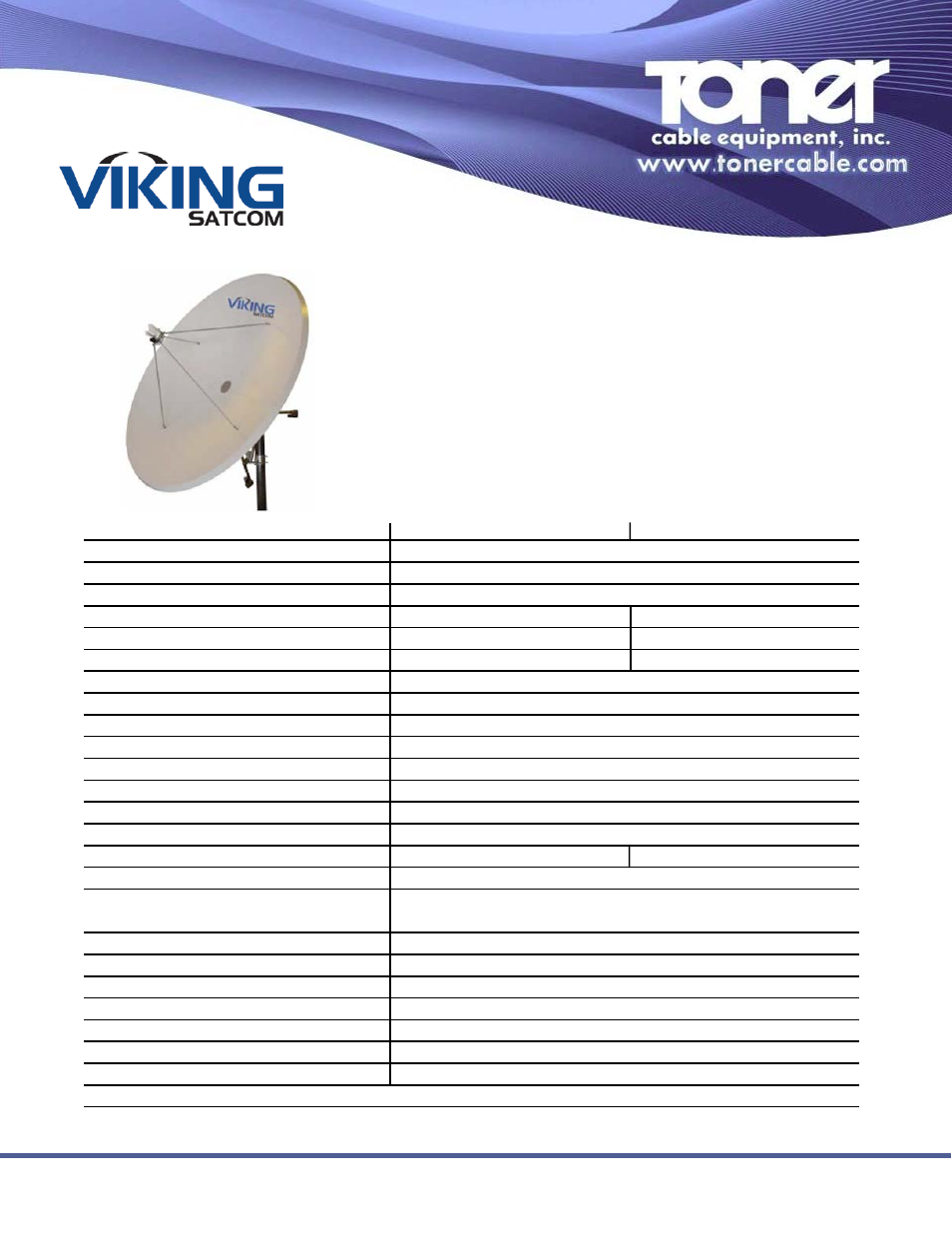

Toner Cable P100FAE 1.0 Meter Offset Receive Only Antenna User Manual
0 and 1.2 meter offset receive only antennas

1.0 and 1.2 Meter Offset Receive Only Antennas
969 Horsham Road
l
Horsham, Pennsylvania 19044 USA
l
Phone: 215-675-2053 Fax: 215-675-7543
l
Antenna Size
1.0 Meter (#1111)
1.2 Meter (#1130)
Electrical Specifications
KU-BAND
Operating Frequency (GHz)
10.95 to 12.75 GHz
Midband Gain (± .5dB)
40.5 dBi
42.0 dBi
3dB Beamwidth
1.7°
1.4°
Antenna Noise Temp (20° Elevation)
47 K
46 K
Antenna Noise Temp (30° Elevation)
46 K
43 K
Feed Interface
WR 75
First Sidelobe (typical)
-23 dB
Cross-Pol Isolation
>30 dB (on axis)
VSWR 1.3:1
Max.
Mechanical Specifications
Reflector Material
Glass Fiber Reinforced Polyester SMC
Antenna Optics
Prime Focus, One Piece Offset Reflector
Mount Type
Elevation over Azimuth
Mast Pipe Size
1.90” OD
2.38” OD
Elevation Travel
5 to 90° Continuous Fine Adjustment
Circular Elevation Adjustment Range
(1.2m Only)
12° to 90° Continuous Fine Adjustment
Azimuth Travel
360° Continuous
Environmental Specifications
Wind Load
Survival
125 mph (201 km/h)
Operational
45 mph with 2° pointing error (72 km/h)
Temperature
Operational
-40° to 140°F (-40° to 60° C)
Survival
-50° to 160°F (-46° to 71° C)
•
Precision Compression Molded
Reflector
•
Compact Packaging for Low Shipping
Costs
•
Various mounting options available
P100FAE
P120FAE
Specifications Subject To Change Without Notice
Rev 05-12
