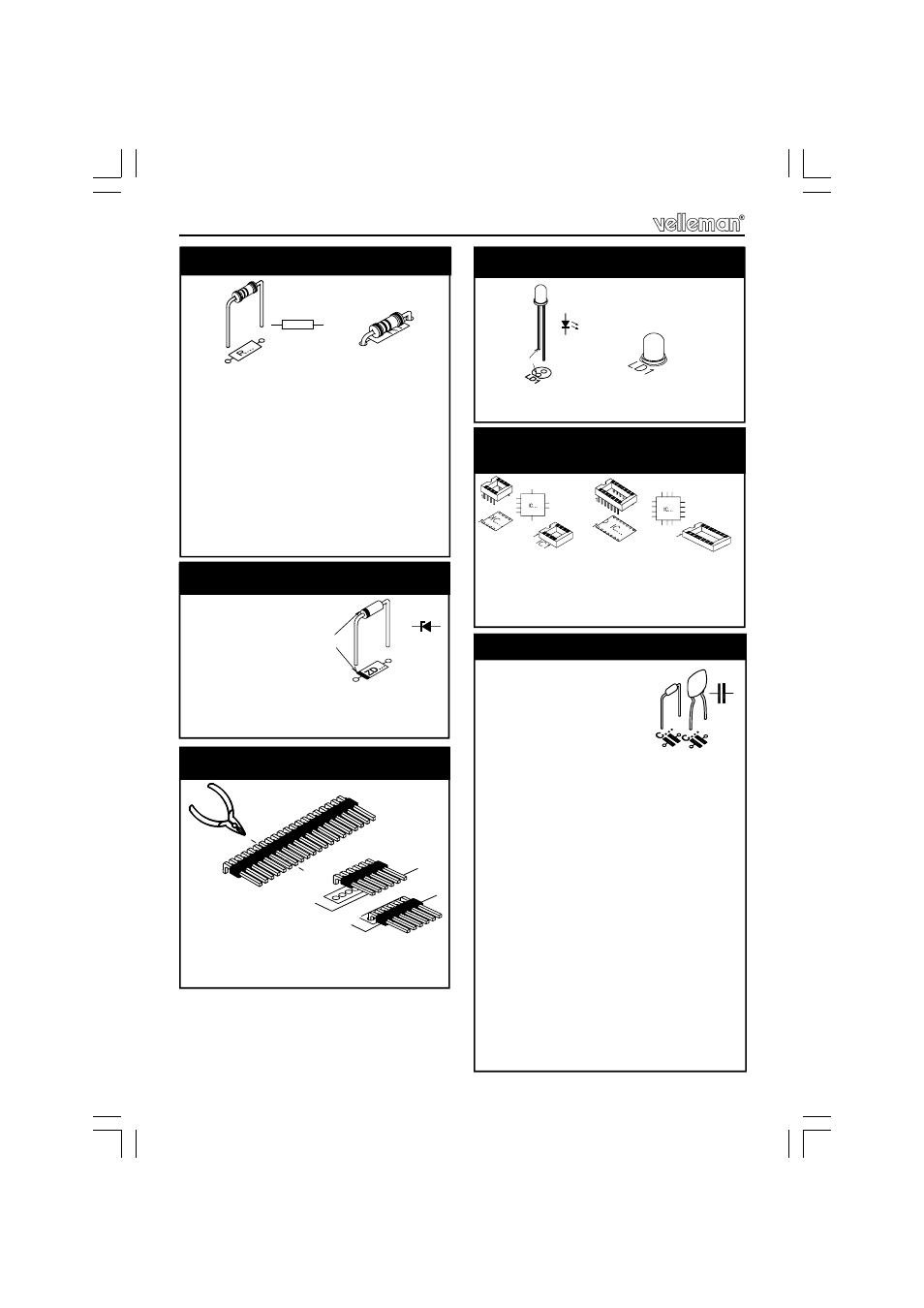

6
R5 : 100 (1 - 0 - 1 - B - 9)
R6 : 470 (4 - 7 - 1 - B - 9)
R9 : 100 (1 - 0 - 1 - B - 9)
R10 : 470 (4 - 7 - 1 - B - 9)
R31 : 820 (8 - 2 - 1 - B)
R32 : 820 (8 - 2 - 1 - B)
R33 : 560 (5 - 6 - 1 - B)
R38 : 2K7 (2 - 7 - 2 - B - 9)
Construction
ZD1 : 5V1
ZD2 : 5V1
ZD3 : 15V0
ZD4 : 15V0
ZD5 : 9V1
5. Zener diodes (check the polarity)
CATHODE
ZD...
IC1 : 8p
IC2 : 14p
IC3 : 8p
8. IC sockets. Watch the position
of the notch!
C1 : 390pF (391)
C2 : 390pF (391)
C3 : 100nF (104)
C4 : 100nF (104)
C5 : 100nF (104)
C6 : 100nF (104)
C7 : 100nF (104)
C8 : 100nF (104)
C9 : 100nF (104)
C10 : 100nF (104)
C11 : 680pF (680)
C12 : 680pF (680)
C13 : 47nF (473)
C14 : 47pF (47)
C15 : 47pF (47)
C16 : 47pF (47)
C17 : 1nF (102)
C18 : 100pF (101)
C19 : 10nF (103)
9. Capacitors
c...
LD3 : RED (-35/+35VDC)
7. LEDs. Watch the polarity!
LD1
CATHODE
4. Metallfilm resistors.
R...
T7 : 5 pins
T8 : 6 pins
T9 : 6 pins
6. Pinheaders
