90
Por
tuguês

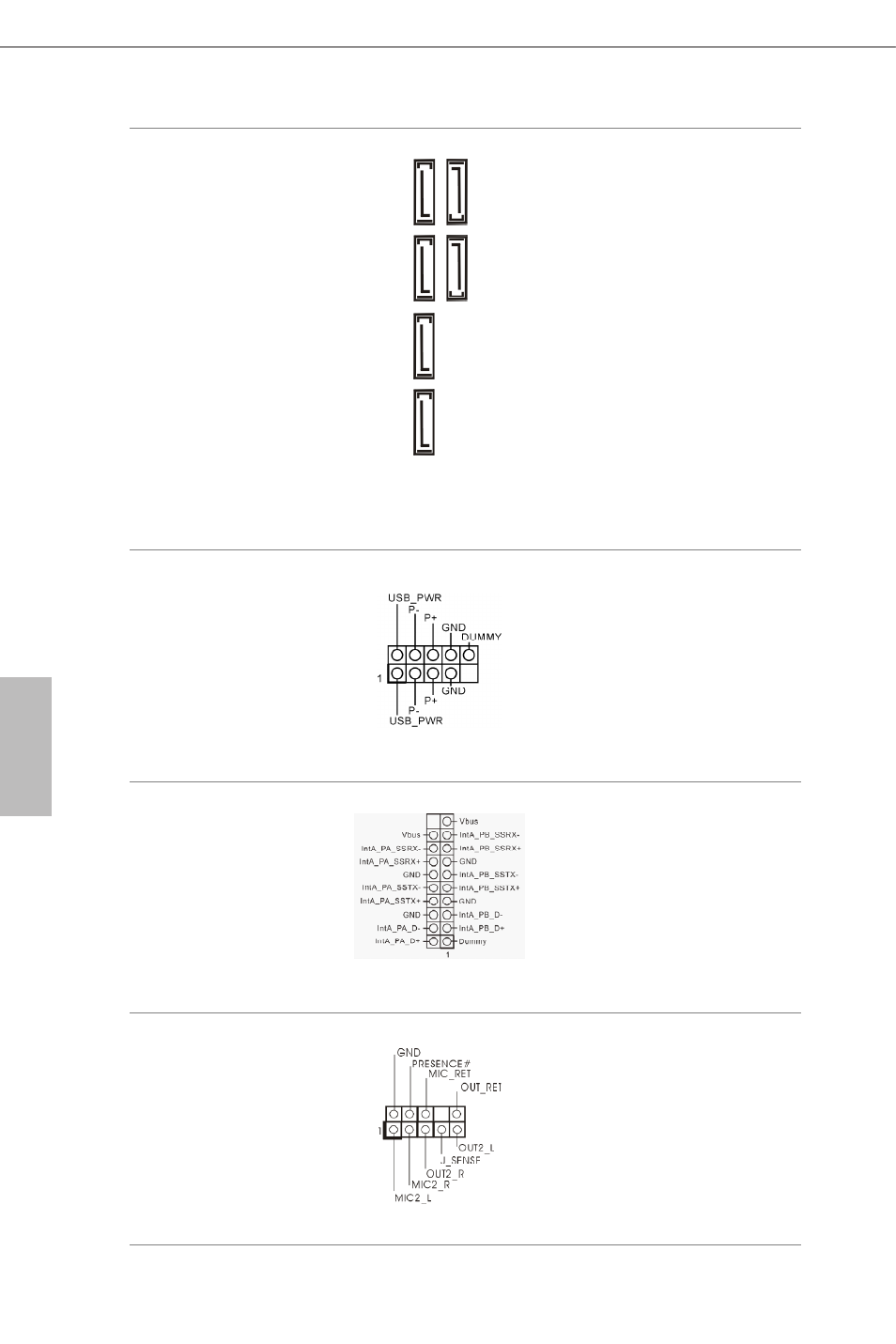

Conectores ATA3 de série
(SATA_0:
consultar p.1, N.º 9)
(SATA_1:
consultar p.1, N.º 10)
(SATA_2:
consultar p.1, N.º 13)
(SATA_3:
consultar p.1, N.º 11)
(SATA_4:
consultar p.1, N.º 8)
(SATA_5:
consultar p.1, N.º 7) Estes seis conectores
SATA3 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma velocidade de
transferência de dados de
até 6,0 Gb/s.
Terminais USB 2.0
(USB6_7 de 9 pinos)
(consultar p.1, N.º 17)
(USB8_9 de 9 pinos)
(consultar p.1, N.º 18) Para além das quatro
portas USB 2.0 no painel
de E/S, existem dois
terminais nesta placa
principal. Cada terminal
USB 2.0 é capaz de
suportar duas portas.
Terminal USB 3.0
(USB3_2_3 de 19 pinos)
(consultar p.1, N.º 12) Para além das quatro
portas USB 3.0 no painel
de E/S, existe um terminal
nesta placa principal.
Cada terminal USB 3.0 é
capaz de suportar duas
portas.
Terminal de áudio do
painel frontal
(HD_AUDIO1 de 9 pinos)
(consultar p.1, N.º 25) Este terminal destina-se
à ligação de dispositivos
áudio ao painel de áudio
frontal.
SA
TA_1
SA
TA_2
SA
TA_3
SA
TA_5
SA
TA_0
SA
TA_4
