H87M
57
简体中文

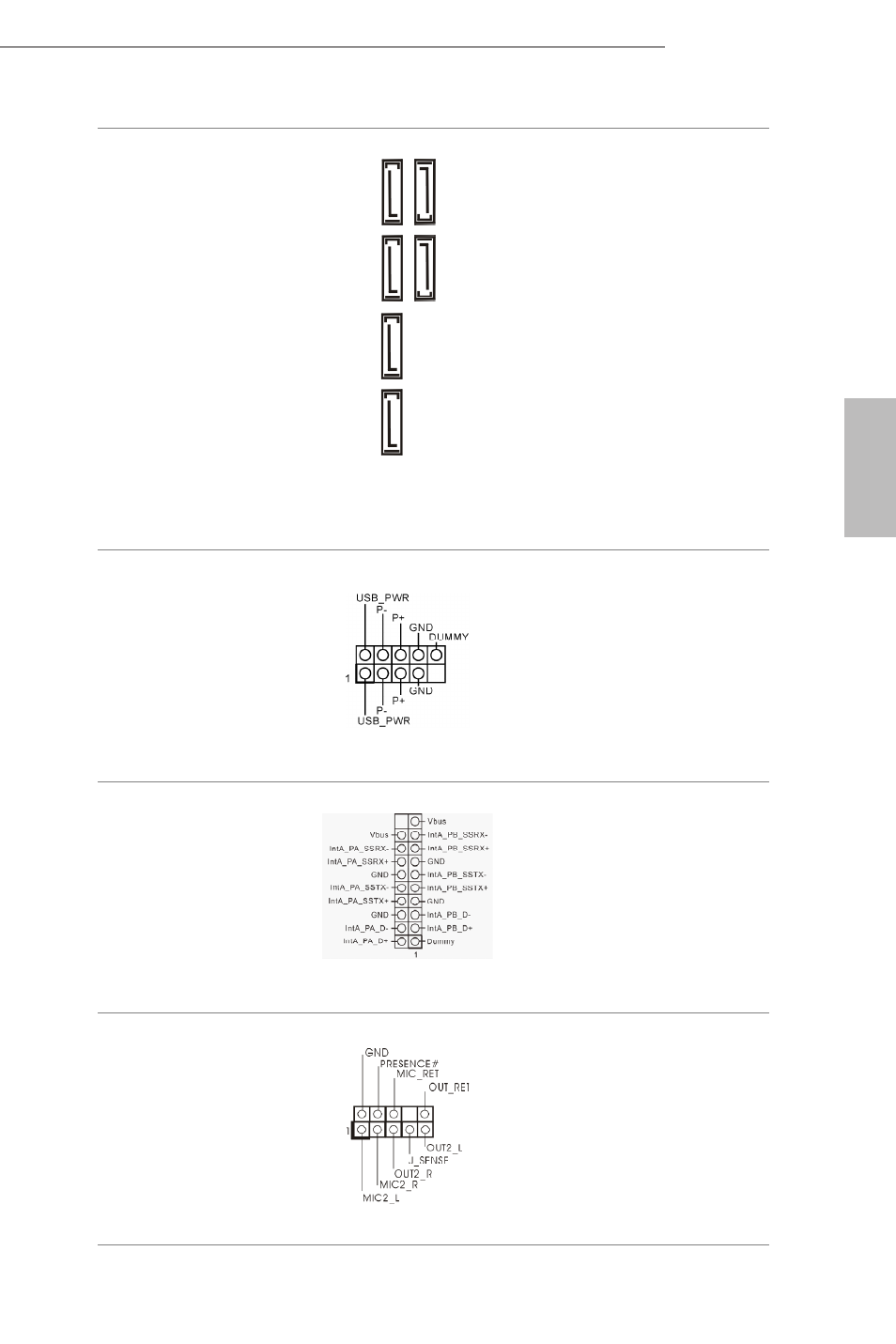

串行 ATA3 接口
(SATA_0:
见第
1 页， 第 9 个）
(SATA_1:
见第
1 页， 第 10 个）
(SATA_2:
见第
1 页， 第 13 个）
(SATA_3:
见第
1 页， 第 11 个）
(SATA_4:
见第
1 页， 第 8 个）
(SATA_5:
见第
1 页， 第 7 个）
这六个 SATA3 接口支持
最高 6.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。
USB 2.0 接脚
(9 针 USB6_7)
见第
1 页，第 17 个）
(9 针 USB8_9)
见第
1 页，第 18 个）
除 I/O 面板上的四个
USB 2.0 端口外，此主板
上还有两个接脚。每个
USB 2.0 接脚可以支持两
个端口。
USB 3.0 接脚
(19 针 USB3_2_3)
见第
1 页，第 12 个）
除 I/O 面板上的四个
USB 3.0 端口外，此主板
上还有一个接脚。每个
USB 3.0 接脚可以支持两
个端口。
前面板音频接脚
(9 针 HD_AUDIO1)
见第
1 页，第 25 个）
此接脚用于将音频设备连
接到前音频面板。
SA
TA_1
SA
TA_2
SA
TA_3
SA
TA_5
SA
TA_0
SA
TA_4
