H87M
103
Türk
çe

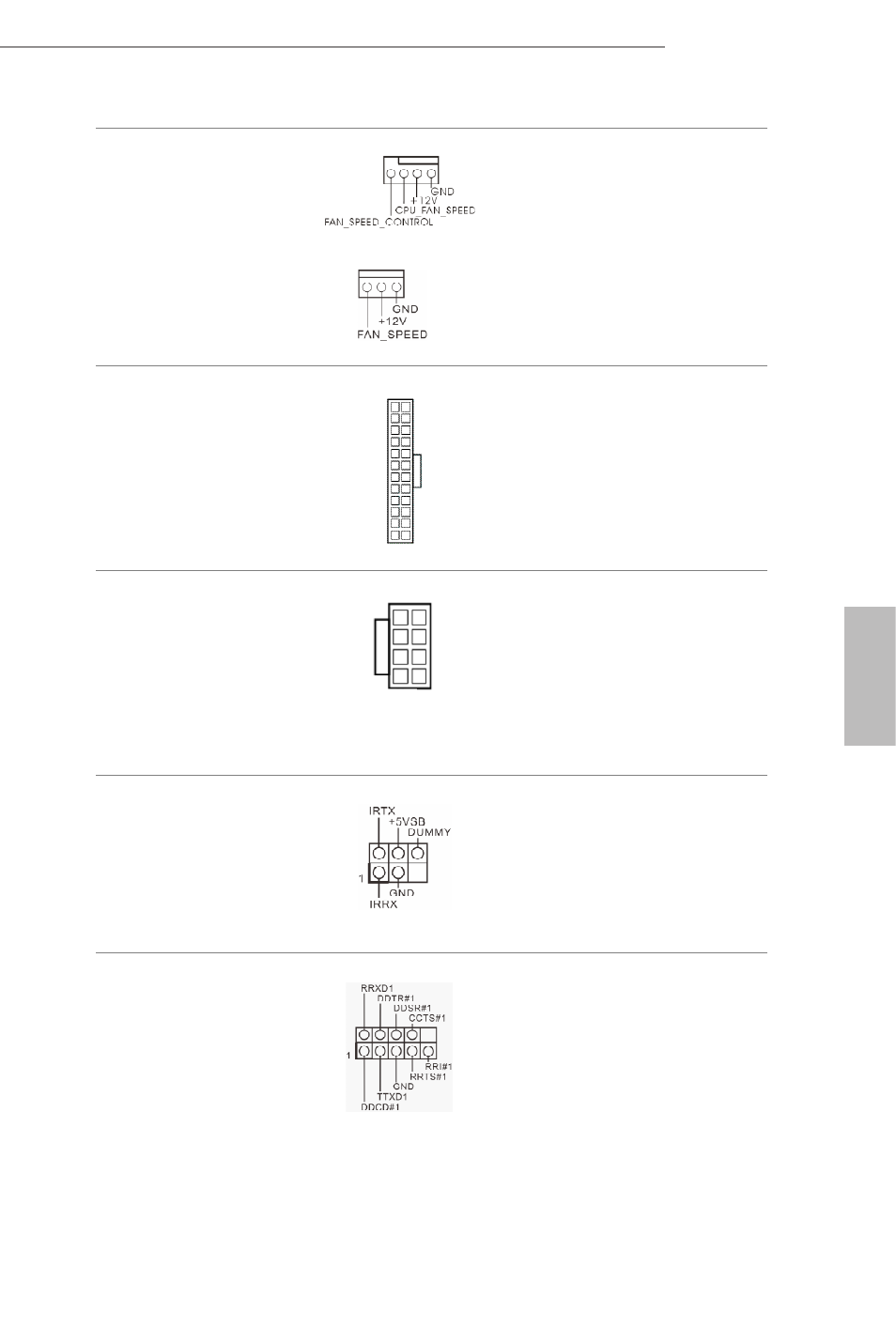

CPU Fan Bağlayıcıları
(4-pin CPU_FAN1)
(bkz sf.1, No. 2)
(3-pin CPU_FAN2)
(bkz sf.1, No. 3)
Bu anakart, 4-Pin CPU
fan (Sessiz Fan) bağlayıcısı
sağlamaktadır. 3-Pin CPU
fan bağlamak istiyorsanız,
lütfen Pin 1-3'ü kullanın.
ATX Güç Bağlayıcısı
(24-pin ATXPWR1)
(bkz. sf.1, No. 6) Bu anakart, 24-pin
ATX güç bağlayıcısı
sağlamaktadır. 20-
pin ATX güç beslemesi
kullanmak için, lütfen
Pin 1 ve Pin13'e bağlayın.
ATX 12V Güç Bağlayıcısı
(8-pin ATX12V1)
(bkz. sf.1, No. 1) Bu anakart, 8-pin ATX
12V güç bağlayıcısı
sağlamaktadır. 4-pin ATX
güç beslemesi kullanmak
için, lütfen Pin 1 ve Pin5'e
bağlayın.
Kızılötesi Modül
Bağlantısı
(5-pin IR1)
(bkz. sf.1, No. 23) Bu bağlantı, isteğe bağlı olarak
kızılötesi modülden bir kablosuz
bağlantı aktarımı ile alımını da
destekler.
Seri Bağlantı Noktası
Bağlantısı
(9-pin COM1)
(bkz. sf.2, No. 22) Bu COM1 bağlantısı seri
bağlantı yuvası modülünü
destekler.
12
1
24
13
5
8
1
4
