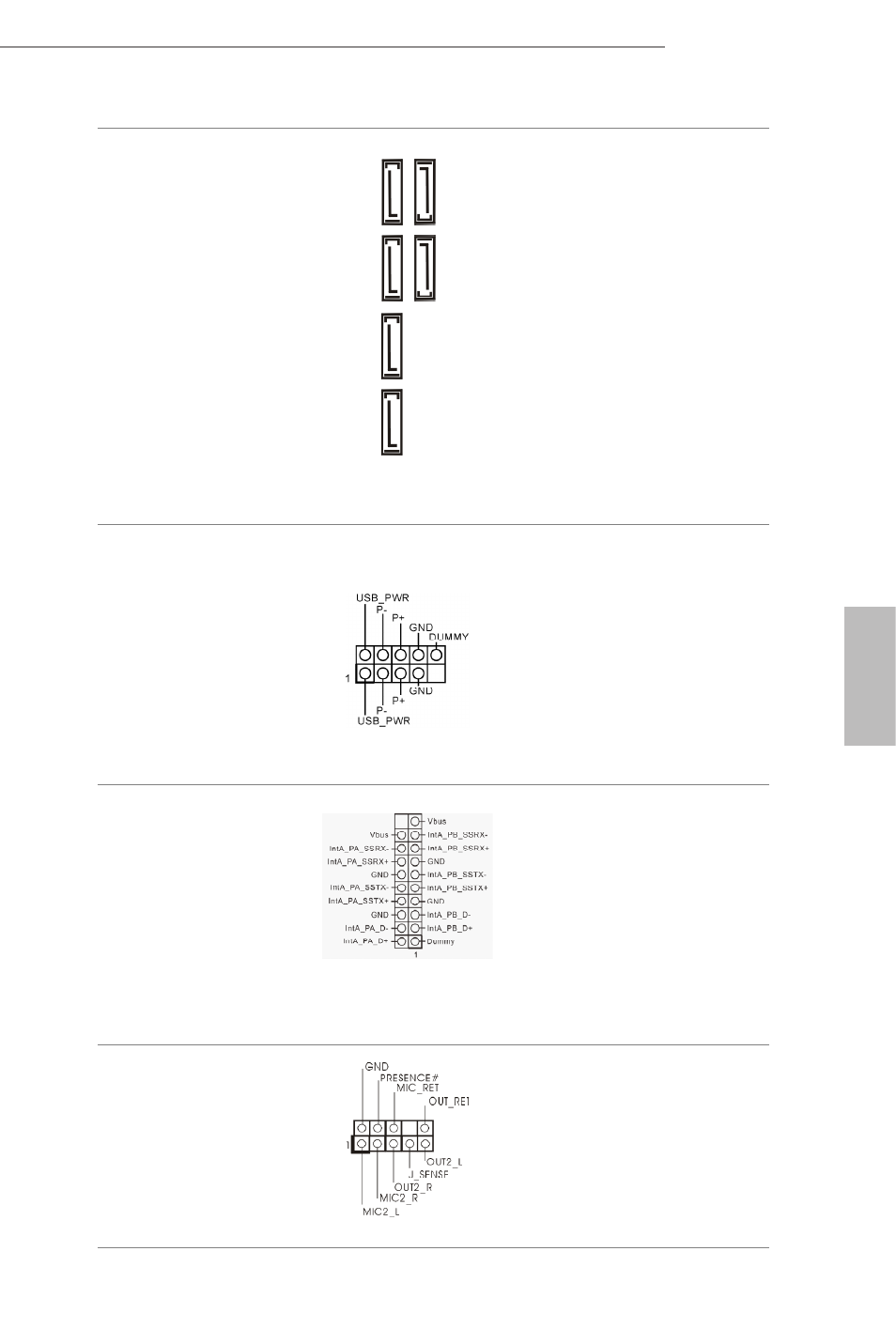

Seri ATA3 Bağlayıcıları
(SATA_0:
bkz. sf.1, No. 9)
(SATA_1:
bkz. sf.1, No. 10)
(SATA_2:
bkz. sf.2, No. 13)
(SATA_3:
bkz. sf.1, No. 11)
(SATA_4:
bkz. sf.1, No. 8)
(SATA_5:
bkz. sf.1, No. 7) Bu altı SATA3 bağlayıcısı,
veri aktarım hızı 6,0 Gb/
sn'ye kadar olan dahili
depolama aygıtları için
tasarlanmış SATA veri
kablolarını destekler.
USB 2.0 Bağlantıları
(9-pin USB6_7)
(bkz. sf.1, No. 17)
(9-pin USB8_9)
(bkz. sf.1, No. 18) Bu anakart üzerinde,
I/O paneli üzerindeki
dört USB 2.0 bağlantı
noktasının yanı sıra,
iki adet bağlantı
bulunmaktadır. Her
USB 2.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
USB 3.0 Bağlantı
(19-pin USB3_2_3)
(bkz. sf.1, No. 12) Bu anakart üzerinde,
I/O paneli üzerindeki
dört USB 3.0 bağlantı
noktasının yanı sıra,
bir adet bağlantı
bulunmaktadır. Her
USB 3.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
Ön Panel Ses Bağlantısı
(9-pin HD_AUDIO1)
(bkz. sf.1, No. 25) Bu bağlantı, ses
aygıtlarının ön ses
paneline bağlanması
içindir.
SA
TA_1
SA
TA_2
SA
TA_3
SA
TA_5
SA
TA_0
SA
TA_4
