36
Deutsch

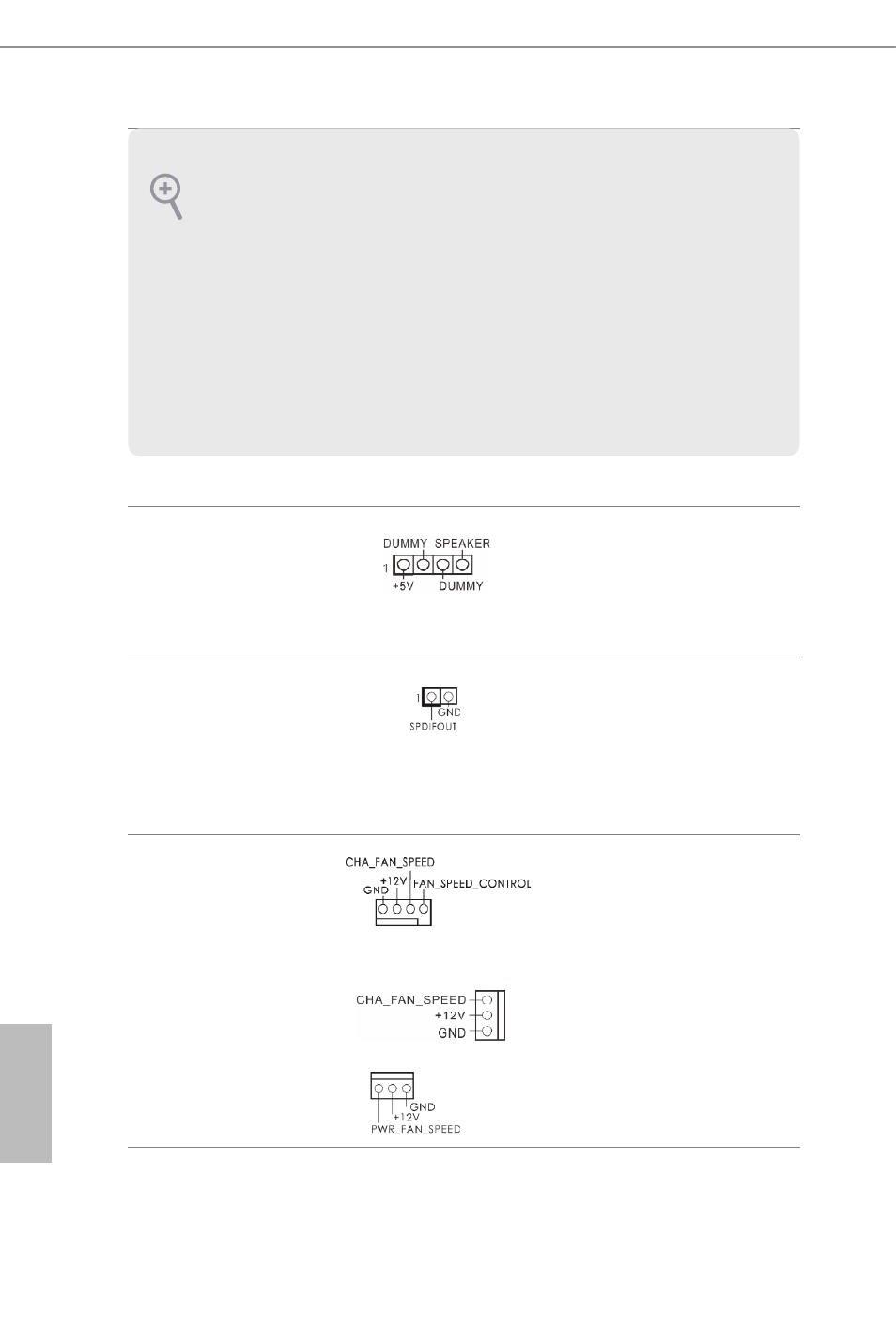

Gehäuselautsprecherstift-
leiste
(4-polig, SPEAKER1)
(siehe S. 1, Nr. 16) Bitte verbinden Sie den
Gehäuselautsprecher mit
dieser Stiftleiste.
SPDIF-Ausgang
(2-polig, SPDIF_OUT1)
(siehe S. 1, Nr. 26) Bitte verbinden Sie den
SPDIF_OUT-Anschluss
einer HDMI-VGA-Karte
über ein Kabel mit dieser
Stiftleiste.
Gehäuse- und
Netzteillüfteranschlüsse
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 19)
(3-polig, CHA_FAN2)
(siehe S. 1, Nr. 27)
(3-polig, PWR_FAN1)
(siehe S. 1, Nr. 4)
Bitte verbinden Sie die
Lüfterkabel mit den
Lüfteranschlüssen; der
schwarze Draht gehört
zum Erdungskontakt.
1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse
muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Sy-
stems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Wenn Sie ein AC’97-Audiopanel nutzen, installieren Sie es bitte anhand der nach-
stehenden Schritte an der Audiostiftleiste (Frontblende):
A. Verbinden Sie Mic_IN (MIC) mit MIC2_L.
B. Verbinden Sie Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L.
C. Verbinden Sie Erde (GND) mit Erde (GND).
D. MIC_RET und OUT_RET sind nur für das HD-Audio-Panel vorgesehen. Sie
müssen Sie nicht mit dem AC’97-Audiopanel verbinden.
E. Rufen Sie zur Aktivierung des vorderen Mikrofons das „FrontMic
(Frontmikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recor-
ding Volume (Aufnahmelautstärke)“ an.
