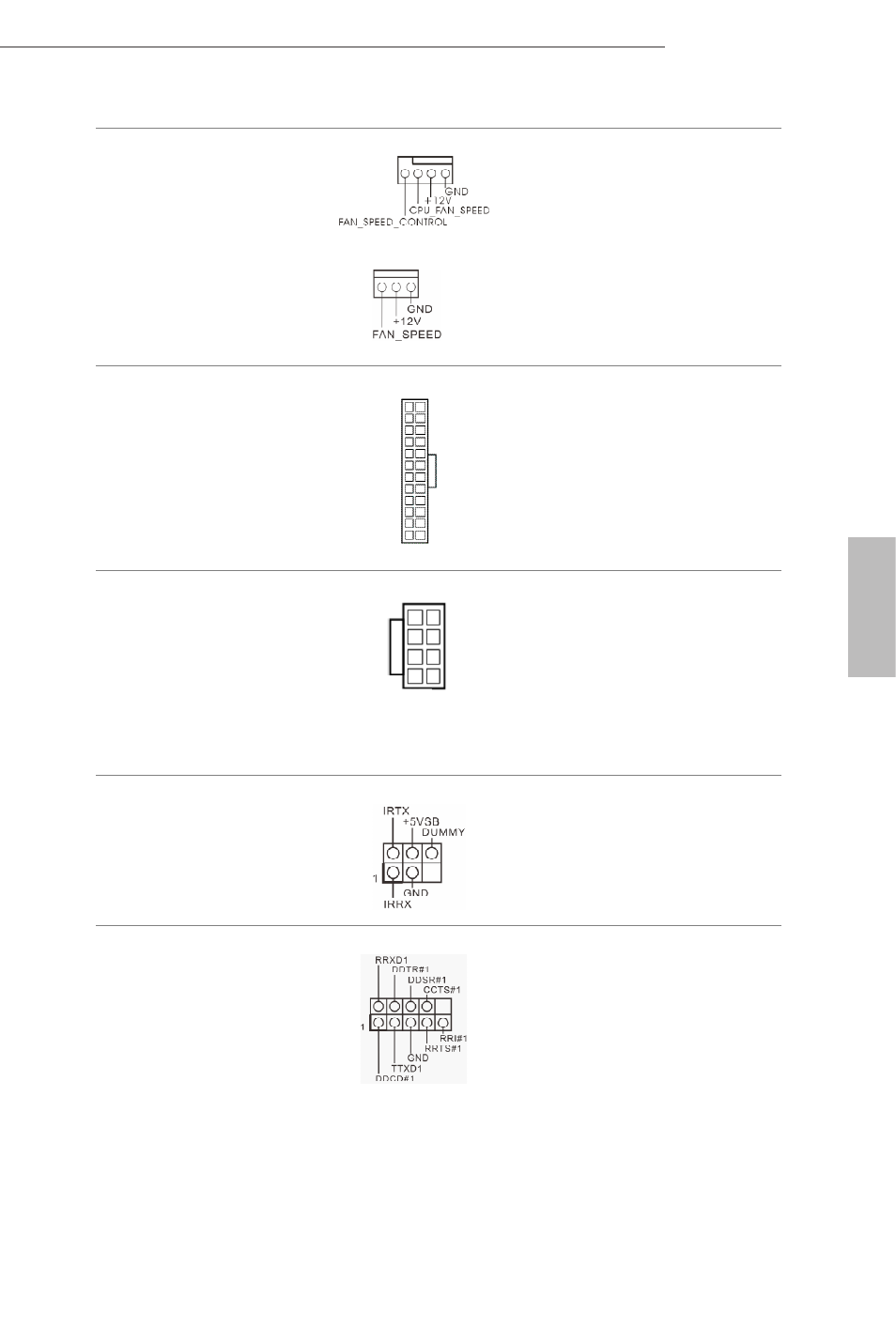

CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 2 번 항목 참조 )
(3 핀 CPU_FAN2)
(1 페이지 , 3 번 항목 참조 )
이 마더보드에는 4 핀
CPU 팬 ( 저소음 팬 ) 커
넥터가 탑재되어 있습니
다. 3 핀 CPU 팬을 연결
하려는 경우 핀 1-3에 연
결하십시오 .
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 6 번 항목 참조 ) 이 마더보드에는 24 핀
ATX 전원 커넥터가 탑
재되어 있습니다 . 20 핀
ATX 전원공급장치를 사
용하려면 핀 1 과 핀 13
을 따라 연결하십시오 .
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 , 1 번 항목 참조 ) 이 마더보드에는 8 핀
ATX 12V 전원 커넥터가
탑재되어 있습니다. 4 핀
ATX 전원공급장치를 사
용하려면 핀 1과 핀 5을
따라 연결하십시오 .
적외선 모듈 헤더
(5 핀 IR1)
(1페이지 , 23 번 항목 참조 ) 이 헤더는 선택 품목인 무선 송
수신 적외선 모듈을 지원합니
다 .
시리얼 포트 헤더
(9 핀 COM1)
(1페이지 , 22 번 항목 참조 ) 이 COM1 헤더는 시리얼
포트 모듈을 지원합니
다 .
12
1
24
13
5
8
1
4
