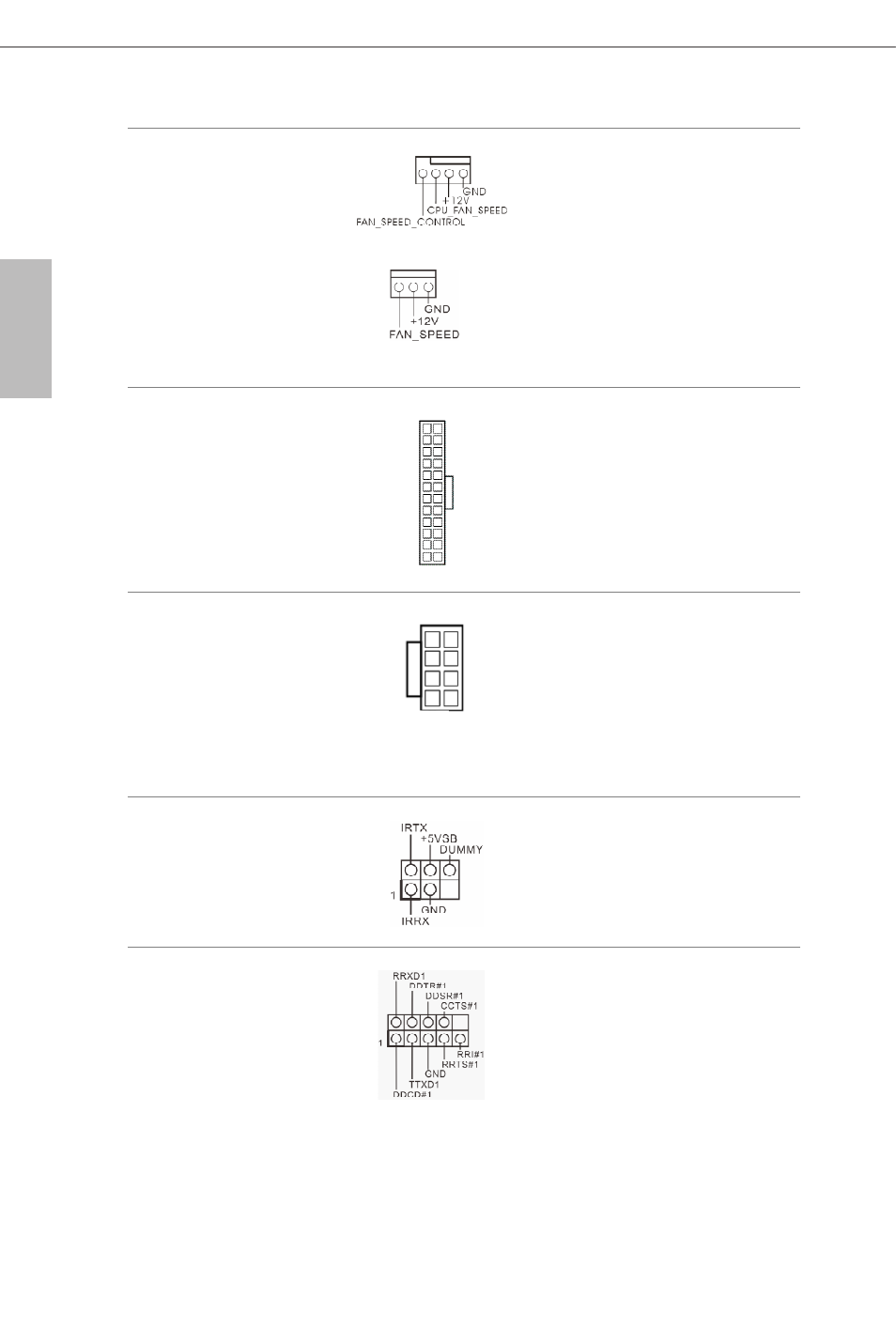

Konektor Kipas CPU
(CPU_FAN1 4-pin)
(lihat hal. 1, No. 2)

(CPU_FAN2 3-pin)
(lihat hal. 1, No. 3)

Motherboard ini
memberikan konektor
kipas CPU 4-Pin
(Kipas Hening). Jika
Anda berencana untuk
menyambungkan kipas
CPU 3-Pin, sambungkan
ke Pin 1-3.

Konektor Daya ATX
(ATXPWR1 24-pin)
(lihat hal. 1, No. 6)

Motherboard ini
memberikan konektor
daya ATX 24-pin. Untuk
menggunakan catu daya
ATX 20-pin, pasang
bersama Pin 1 dan Pin 13.

Konektor Daya ATX 12V
(ATX12V1 8-pin)
(lihat hal. 1, No. 1)

Motherboard ini
memberikan konektor
daya ATX 12V 8-pin.
Untuk menggunakan catu
daya ATX 4-pin, pasang
bersama Pin 1 dan Pin 5.

Header Modul
Inframerah
(IR1 5-pin)
(lihat hal. 1, No. 23)

Header ini mendukung modul
transmisi nirkabel opsional dan
menerima modul inframerah.

Header Port Seri
(COM1 9-pin)
(lihat hal. 1, No. 22)

Header COM1 ini
mendukung modul port
seri.
