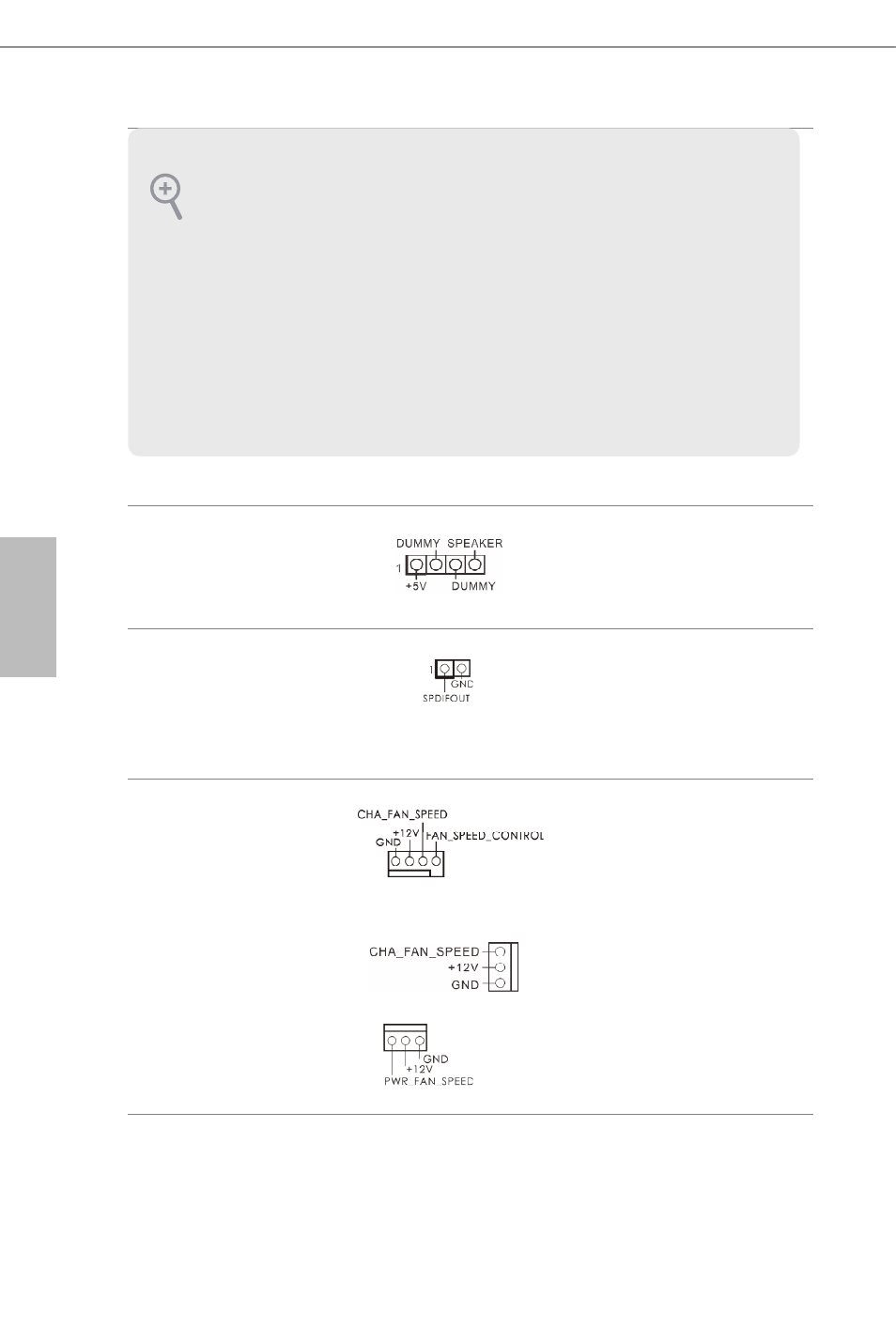

섀시 스피커 헤더
(4 핀 SPEAKER1)
(1페이지 , 16 번 항목 참조 ) 섀시 스피커를 이 헤더
에 연결하십시오 .
SPDIF 출력 커넥터
(2 핀 SPDIF_OUT1)
(1페이지 , 26 번 항목 참조 ) HDMI VGA 카드의
SPDIF_OUT 커넥터를
케이블로 이 헤더에 연결
하십시오 .
섀시 및 전원 팬 커넥터
(4 핀 CHA_FAN1)
(1페이지 , 19 번 항목 참조 )
(3 핀 CHA_FAN2)
(1페이지 , 27 번 항목 참조 )
(3 핀 PWR_FAN1)
(1 페이지 , 4 번 항목 참조 )
팬 케이블을 팬 커넥터
에 연결하고 검은색 와
이어를 접지핀에 연결하
십시오 .
1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어
가 HDA를 지원해야 합니다. 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시
스템을 설치하십시오 .
2. AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤
더에 설치하십시오 :
A. Mic_IN (MIC) 을 MIC2_L 에 연결합니다 .
B. Audio_R (RIN)을 OUT2_R 에 연결하고 Audio_L (LIN)을 OUT2_L에 연결합
니다 .
C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다. AC’97 오디오
패널용으로 연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서
“Recording Volume( 녹음 볼륨 )”을 조정합니다 .
