68
Español

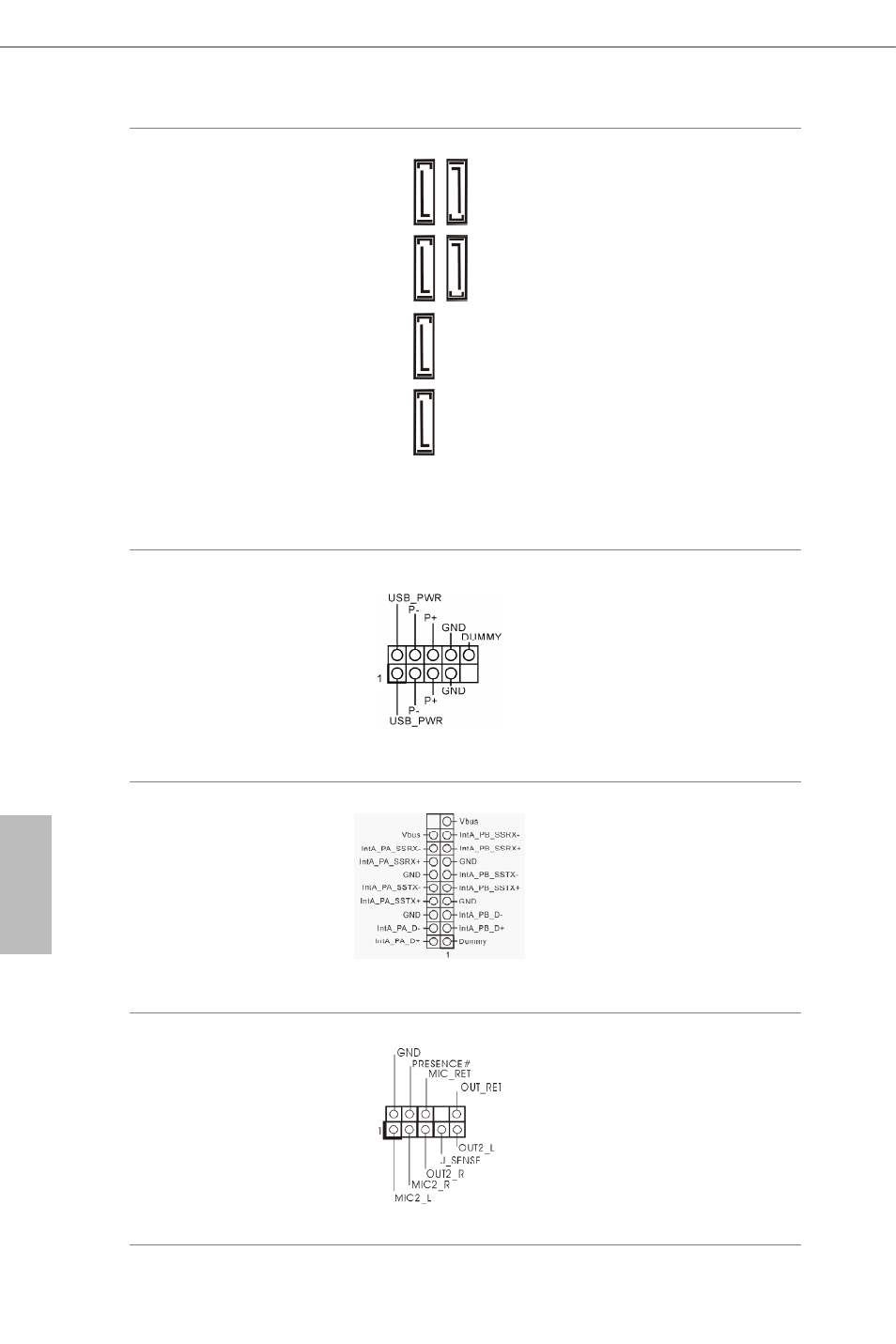

Conectores Serie ATA3
(SATA_0:
consulte la pág.1, N.º 9)
(SATA_1:
consulte la pág.1, N.º 10)
(SATA_2:
consulte la pág.1, N.º 13)
(SATA_3:
consulte la pág.1, N.º 11)
(SATA_4:
consulte la pág.1, N.º 8)
(SATA_5:
consulte la pág.1, N.º 7) Estos seis conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
Cabezales USB 2.0
(USB6_7 de 9 pines)
(consulte la pág.1, N.º 17)
(USB8_9 de 9 pines)
(consulte la pág.1, N.º 18) Además de cuatro puertos
USB 2.0 en el panel I/O,
esta placa base contiene
dos cabezales. Cada
cabezal USB 2.0 admite
dos puertos.
Cabezal USB 3.0
(USB3_2_3 de 19 pines)
(consulte la pág.1, N.º 12) Además de cuatro puertos
USB 3.0 en el panel I/O,
esta placa base contiene
un cabezal. Cada cabezal
USB 3.0 admite dos
puertos.
Cabezal de audio del
panel frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1, N.º 25) Este cabezal se utiliza
para conectar dispositivos
de audio al panel de audio
frontal.
SA
TA_1
SA
TA_2
SA
TA_3
SA
TA_5
SA
TA_0
SA
TA_4
