Español
4.998.137.266
Descripción de producto IOS 0020 A
9 / 32
ST − FIR / PRM1 / deh
610−4.998.153.974 / A2
Descripción de las funciones
d El módulo de comunicación de 20 mA proporciona una interfaz S1, una interfaz RS232 y una
interfaz de 20 mA (lazo de corriente) para conectar la impresora de registros DR 2020.

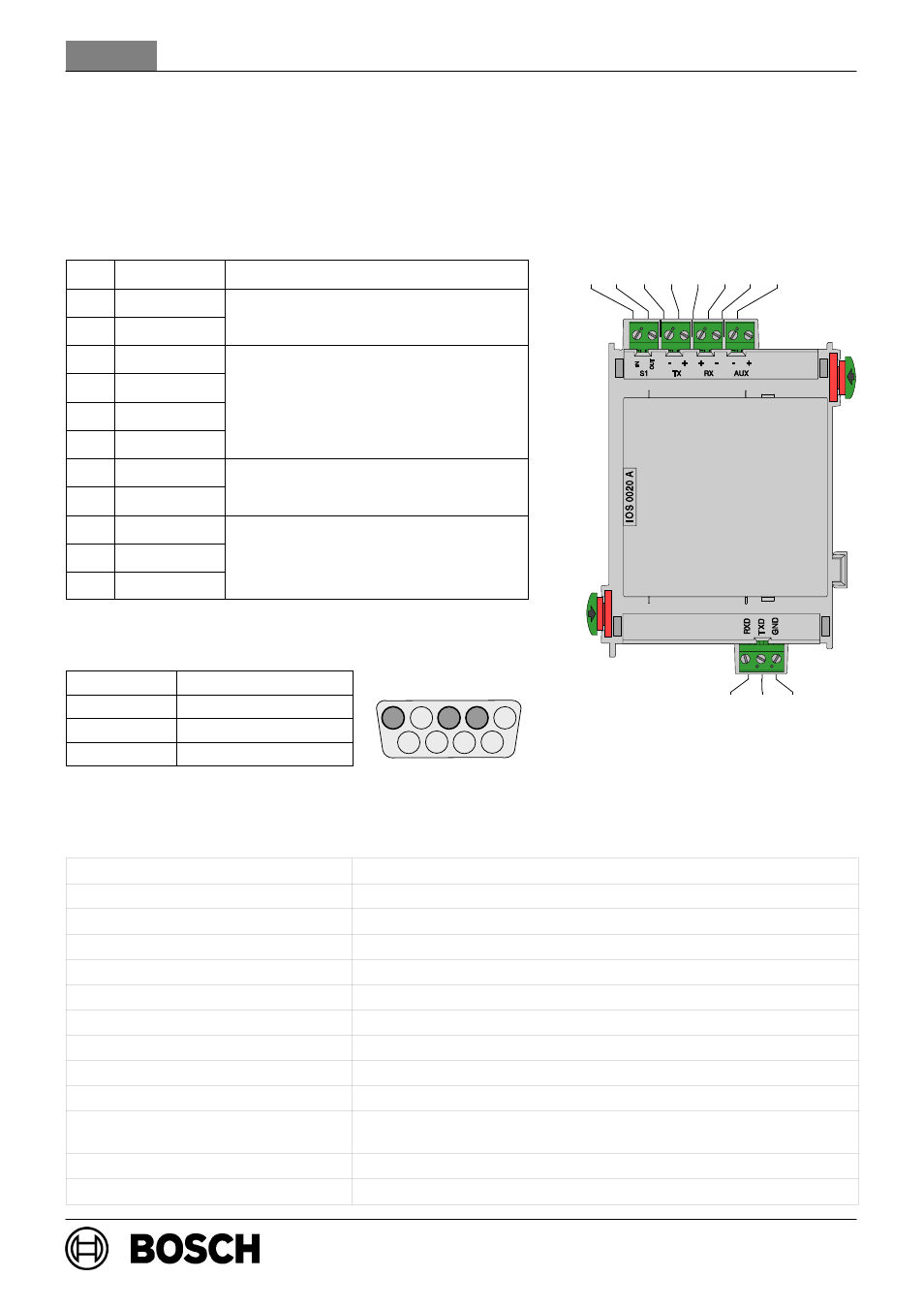

Cableado
Pos.
Marcación
Conexión
1
S1 IN
Interfaz S1
2
S1 OUT
Interfaz S1
3
TX −
4
TX +
Interfaz 20 mA
5
RX +
Interfaz 20 mA
6
RX −
7
AUX −
+24 V DC / máx. 1,3 A
8
AUX +
/
,
fuente de alimentación
20
RXD
21
TXD
Interfaz RS232
22
GND
Asignación de clavijas del enchufe DSUB de 9 clavijas
CLAVIJA−Nº
Conexión
2
TxD0
3
RxD0
5
GND
Especificaciones técnicas
Tensión de entrada (mín. − máx.)
20 V DC − 30 V DC
Máx. Consumo de corriente
6,9 mA (2,6 mA sin carga)
Corriente de salida máx.
1,3A a 24V DC (en la interfaz de 20 mA)
Longitud de línea máxima
1000 m (1093,6 yardas)
Clase de seguridad
II según IEC 60950 / EN 60950
Protección EMI / EMC
EN 50081−1 / FCC Parte 15
Clase de protección
IP 30 según IEC 60529
Temperatura de funcionamiento
−5
_C . . . 50 _C (23 _F . . . 122 _F)
Temperatura de almacenamiento
−20
_C . . . 60 _C (−4 _F . . . 140 _F)
Humedad relativa permitida
máx. 95% sin condensación
Material y color de la carcasa
Plástico ABS Polylac PA−766 (UL94 V−0),
antracita semibrillante, RAL 7016
Dimensiones (A x A x P)
aprox. 127 x 96 x 60 mm (5,0 x 3,8 x 2,4 pulgadas)
Peso
aprox. 175 g (6,2 onzas)
3 4 5 6 7 8
20 21 22
1 2
5
4
3
2
1
9
8
7
6
