Eesti

4.998.137.266

Tootekirjeldus IOS 0020 A

10 / 32

ST − FIR / PRM1 / deh

610−4.998.153.974 / A2

Funktsionaalne kirjeldus

D 20 mA kommunikatsioonimoodul omab S1 liidest, RS232 liidest ning 20 mA (vooluring)

liidest DR 2020 logi printeri ühendamiseks.

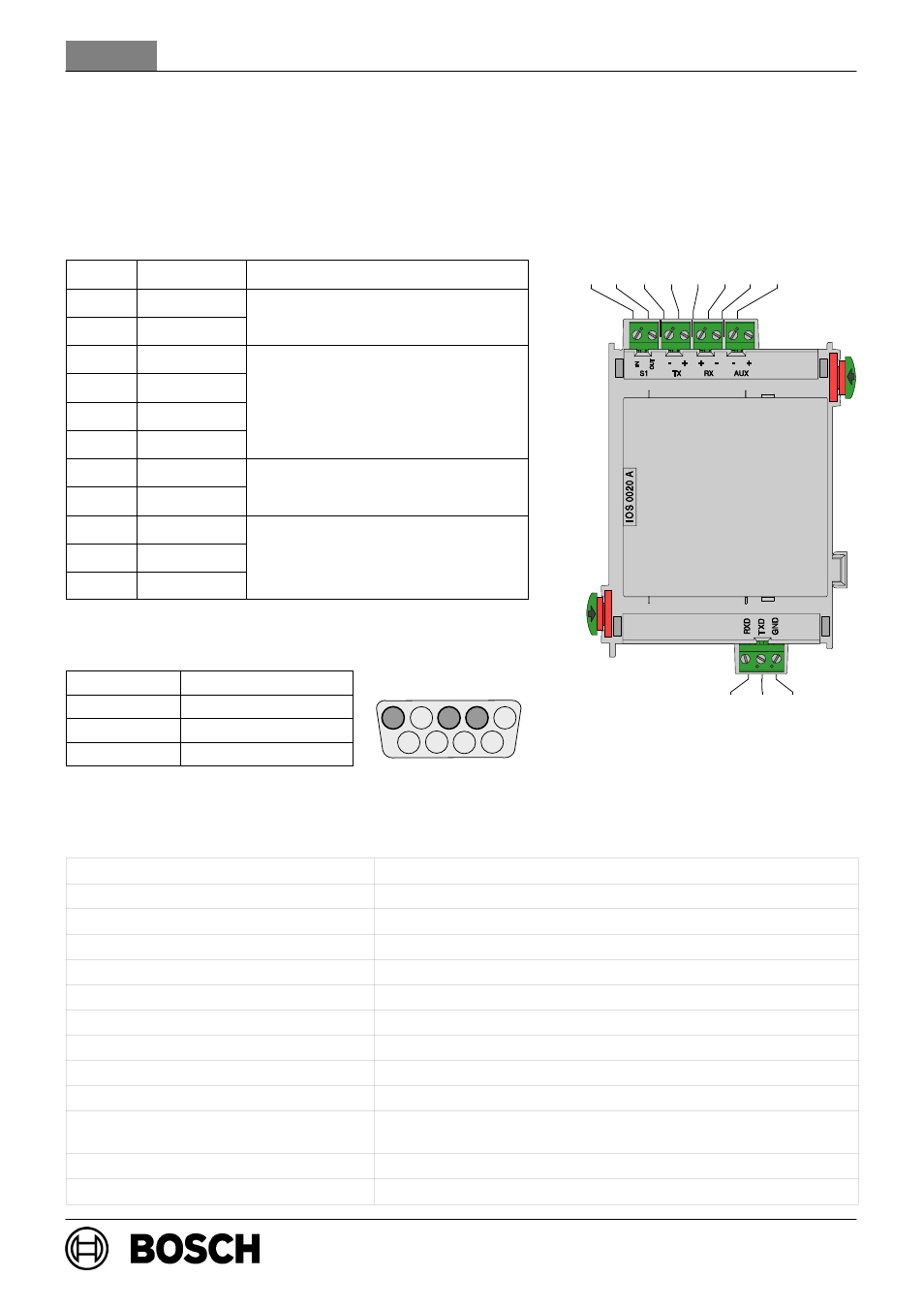

Juhtmete ühendamine

Jrk. nr.

Markeering

Liides

1

S1 IN

S1 Liides

2

S1 OUT

S1 Liides

3

TX

4

TX +

20 mA liides

5

RX +

20 mA liides

6

RX

7

AUX −

+24 V DC / maks. 1,3 A

8

AUX +

/

,

Toide

20

RXD

21

TXD

RS232 Liides

22

GND

Kontaktide järjekord DSUB 9 pistikul

Kontakti nr.

Liides

2

TxD0

3

RxD0

5

GND

Tehniline kirjeldus

Sisendpinge (min. − maks.)

20 V DC − 30 V DC

Maks. voolutarve

6,9 mA (2,6 mA koormuseta)

Maks. väljundpinge

1,3 A voolupingel 24 V DC (20 mA liidesel)

Maksimaalne juhtmepikkus

1000 m (1093,6 tolli)

Ohutusklass

II vastavalt IEC 60950 / EN 60950

EMI / EMC kaitse

EN 50081−1 / FCC Osa 15

Kaitseklass

IP 30 vastavalt IEC 60529

Käitamistemperatuur

−5

_C . . . 50 _C (23 _F . . . 122 _F)

Ladustamistemperatuur

−20

_C . . . 60 _C (−4 _F . . . 140 _F)

Lubatud suhteline niiskus

Maks. 95% mitte−kondenseeruv

Kaitseümbrise materjal ning värvus

ABS plastik Polylac PA−766 (UL94 V−0),
poolläikiv antratsiit, RAL 7016

Mõõtmed (Kõrgus x Laius x Sügavus)

Umbes 127 x 96 x 60 mm (5,0 x 3,8 x 2,4 tolli)

Kaal

Umbes 175 g (6,2 untsi)

3 4 5 6 7 8

20 21 22

1 2

5

4

3

2

1

9

8

7

6
