Suomi

4.998.137.266

Tuotekuvaus IOS 0020 A

12 / 32

ST − FIR / PRM1 / deh

610−4.998.153.974 / A2

Toiminnan kuvaus

d 20 mA:n tiedonsiirtomoduulissa on S1−liitäntä, RS232−liitäntä ja 20 mA:n (virtasilmukka)

liitäntä DR 2020 −lokitulostimen liittämistä varten.

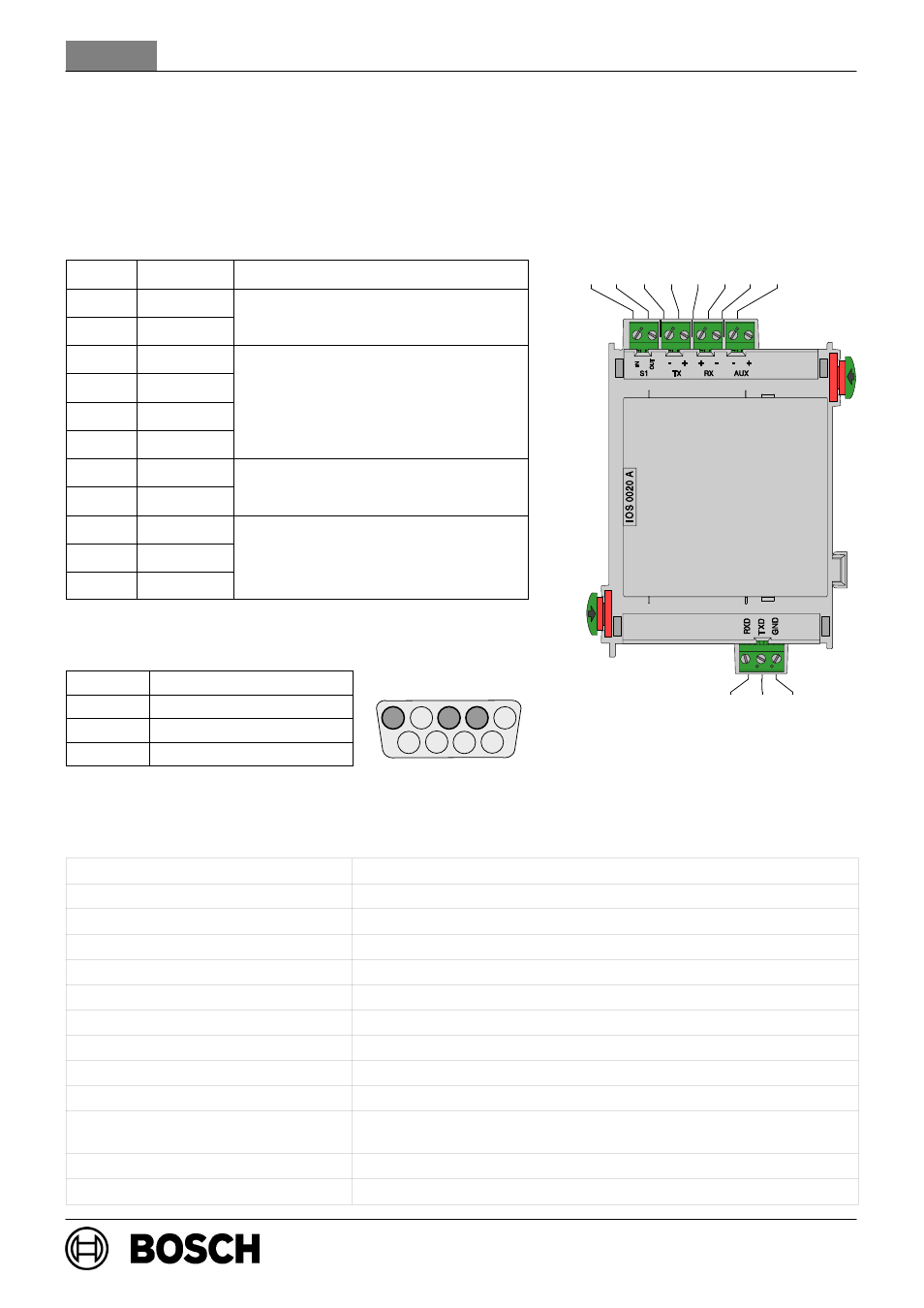

Johdotus

Tunnus

Merkintä

Liitäntä

1

S1 IN

S1 liitäntä

2

S1 OUT

S1−liitäntä

3

TX −

4

TX +

20 mA:n liitäntä

5

RX +

20 mA:n liitäntä

6

RX −

7

AUX −

+24 V DC / maks. 1,3 A

8

AUX +

/

,

virtalähde

20

RXD

21

TXD

RS232−liitäntä

22

GND

DSUB 9−nastaisen pistokkeen nastajärjestys

Nastanro

Liitäntä

2

TxD0

3

RxD0

5

GND

Tekniset tiedot

Tulojännite (min. − maks.)

20 V DC − 30 V DC

Virrankulutus enintään

6,9 mA (2,6 mA ilman kuormitusta)

Ulostulovirta enintään

1,3 A (24 V DC) (20 mA:n liitäntä)

Linjan enimmäispituus

1000 m

Turvallisuusluokitus

II, IEC 60950 / EN 60950 mukaisesti

EMI / EMC−suojaus

EN 50081−1 / FCC Part 15

Suojausluokitus

IP 30, IEC 60529 mukaisesti

Käyttölämpötila

−5

_C. . . 50 _C (23 _F. . . 122 _F)

Säilytyslämpötila

−20

_C. . . 60 _C (−4 _F. . . 140 _F)

Suhteellinen kosteus

enintään 95 % (tiivistymätön)

Kotelon materiaali ja väri

ABS−muovi, Polylac PA−766 (UL94 V−0)
puolikiiltävä anthrazit, RAL 7016

Mitat (K x L x S)

noin 127 x 96 x 60 mm

Paino

noin 175 g

3 4 5 6 7 8

20 21 22

1 2

5

4

3

2

1

9

8

7

6
