Produktbeschreibung IOS 0020 A

7 / 32

ST − FIR / PRM1 / deh

610−4.998.153.974 / A2

Funktionsbeschreibung

Das 20 mA Schnittstellenmodul verfügt über eine S1 Schnittstelle, eine RS232 Schnittstelle
und eine S20 Schnittstelle (zum Anschalten des DR 2020 Protokolldruckers).

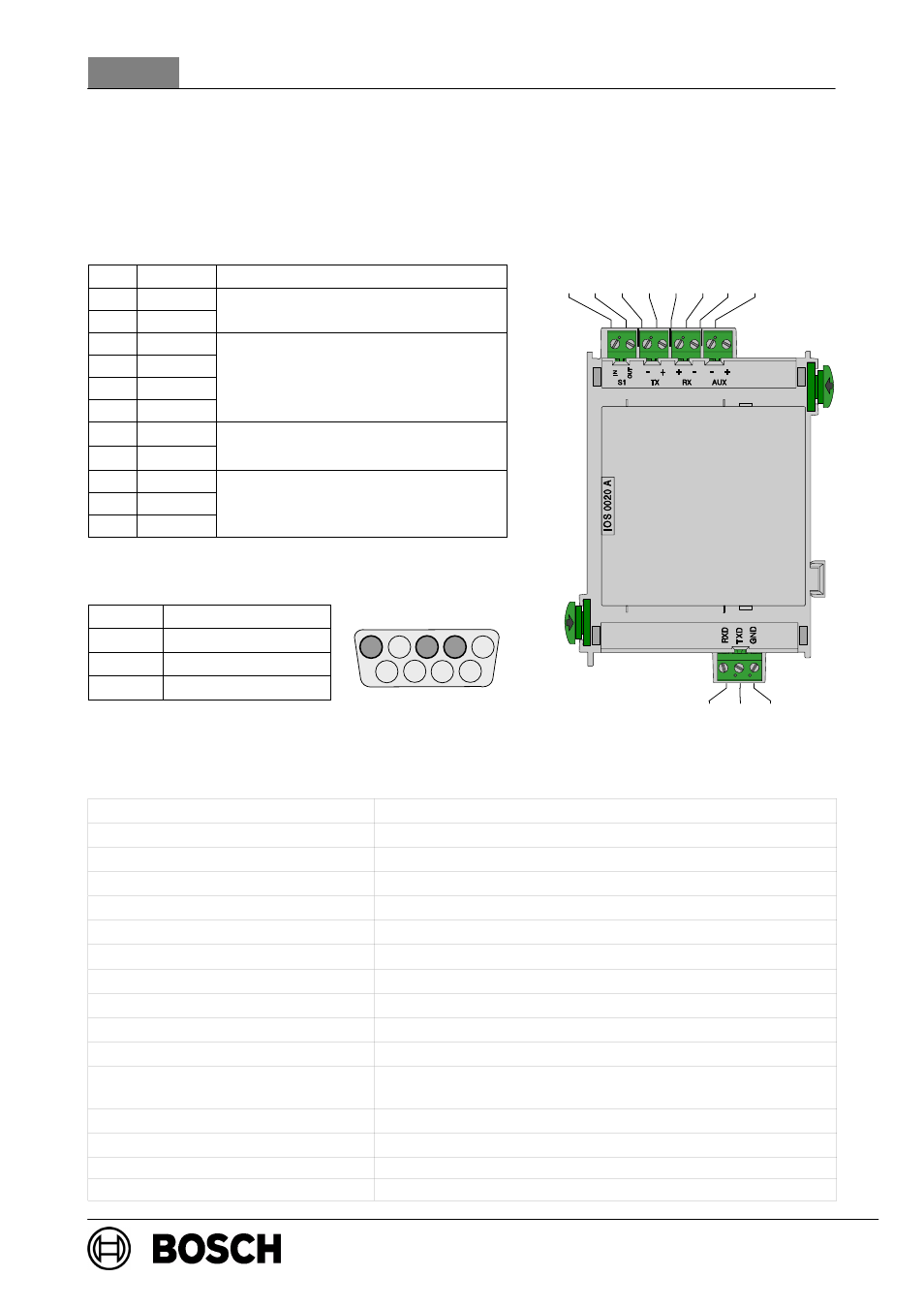

Klemmenbelegung

Pos.

Beschr.

Anschluß

1

S1 IN

S1 Schnittstelle

2

S1 OUT

S1 Schnittstelle

3

TX −

4

TX +

20 mA Schnittstelle

5

RX +

20 mA Schnittstelle

6

RX −

7

AUX −

Spannungsversorgung

8

AUX +

p

g

g

g

+24 V DC / max. 1,3 A

20

RXD

21

TXD

RS232 Schnittstelle

22

GND

RS232 Schnittstelle

Belegung des DSUB 9−Steckers

PIN−Nr.

Anschluß

2

TxD0

3

RxD0

5

GND

Technische Daten

Eingangsspannung (min − max)

20 V DC − 30 V DC / 5 V DC

$5%

Maximale Stromaufnahme

6,9 mA (2,6 mA ohne Verbraucher)

Maximaler Ausgangsstrom

1,3 A bei 24 V DC (an der 20 mA schnittstelle)

Maximale Leitungslänge

1000 m (1093.6 yards)

Sicherheitsklasse

II nach IEC 60950 / EN 60950

EMV−Störfestigkeit

EN 50130−4 / FCC Part 15

EMV−Störaussendung

EN 50081−1 / FCC Part 15

Schutzklasse

IP 30 nach IEC 60529

Zulässige Betriebstemperatur

−5

_C . . . 50 _C (23 _F . . . 122 _F)

Zulässige Lagertemperatur

−20

_C . . . 60 _C (−4 _F . . . 140 _F)

Zulässige relative Feuchte

max. 95% nicht kondensierend

Gehäusematerial und Farbe

ABS Kunststoff, Polylac PA−766 (UL94 V−0),
seidenmatt anthrazit, RAL 7016

Abmessungen (H x B x T)

ca. 127 x 96 x 60 mm (5.0 x 3.8 x 2.4 inches)

Gewicht

ca. 150 g (5.3 ounces)

Abmessungen(H x B x T)

ca. 127 x 96 x 60 mm (5.0 x 3.8 x 2.4 inches)

Gewicht

ca. 175 g (6.2 ounces)
