Slovenšèina
4.998.137.266
Opis izdelka IOS 0020 A
28 / 32
ST − FIR / PRM1 / deh
610−4.998.153.974 / A2
Funkcionalni opis
d 20 mA komunikacijski modul ima vmesnik S1, vmesnik RS232 in 20 mA vmesnik (zanèni tok)
za prikljuèitev tiskalnika dnevnika DR 2020.

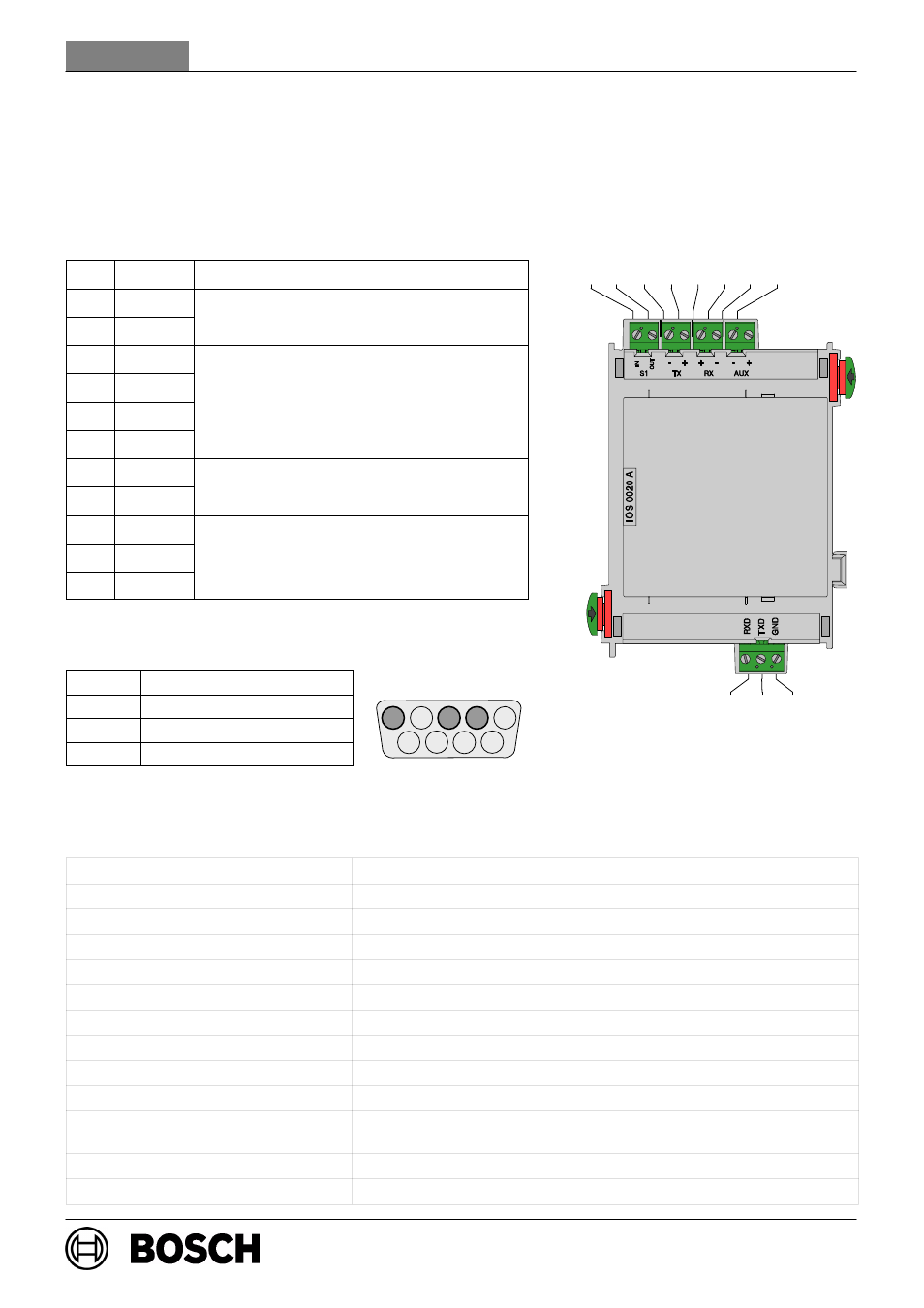

Elektrièna povezava
Pol.
Oznaka
Povezava
1
S1 IN
S1 vmesnik
2
S1 OUT
S1 vmesnik
3
TX −
4
TX +
20 mA vmesnik
5
RX +
20 mA vmesnik
6
RX −
7
AUX −
+24 V DC / maks. 1,3 A
8
AUX +
/
,
napajanje
20
RXD
21
TXD
RS232 vmesnik
22
GND
Dodelitev pinov 9−pinskega vtièa DSUB
Št. PIN
Povezava
2
TxD0
3
RxD0
5
GND
Tehniène specifikacije
Vhodna napetost (min. − maks.)
20 V DC − 30 V DC
Maks. poraba toka
6,9 mA (2,6 mA brez obremenitve)
Maks. izhodni tok
1,3 A pri 24 V DC (pri 20 mA vmesniku)
Maksimalna dolina voda
1000 m
Varnostni razred
II po standardu IEC 60950 / EN 60950
Zašèita EMI / EMC
EN 50081−1 / FCC del 15
Razred zašèite
IP 30 po standardu IEC 60529
Delovna temperatura
−5
_C . . . 50 _C (23 _F . . . 122 _F)
Hrambna temperatura
−20
_C . . . 60 _C (−4 _F . . . 140 _F)
Dovoljena relativna vlaga
maks. 95 % brez kondenza
Material in barva ohišja
ABS plastika poliuretanski lak PA−766 (UL94 V−0),
polsijajni antracitni, RAL 7016
Dimenzije (V x Š x G)
pribl. 127 x 96 x 60 mm
Masa
pribl. 175 g
3 4 5 6 7 8
20 21 22
1 2
5
4
3
2
1
9
8
7
6
