Português

4.998.137.266

Descrição do produto IOS 0020 A

22 / 32

ST − FIR / PRM1 / deh

610−4.998.153.974 / A2

Descrição funcional

d O módulo de comunicação de 20 mA fornece uma interface S1, uma interface RS232 e uma

interface 20 mA (anel de corrente) para estabelecer ligação à impressora de registo
DR 2020.

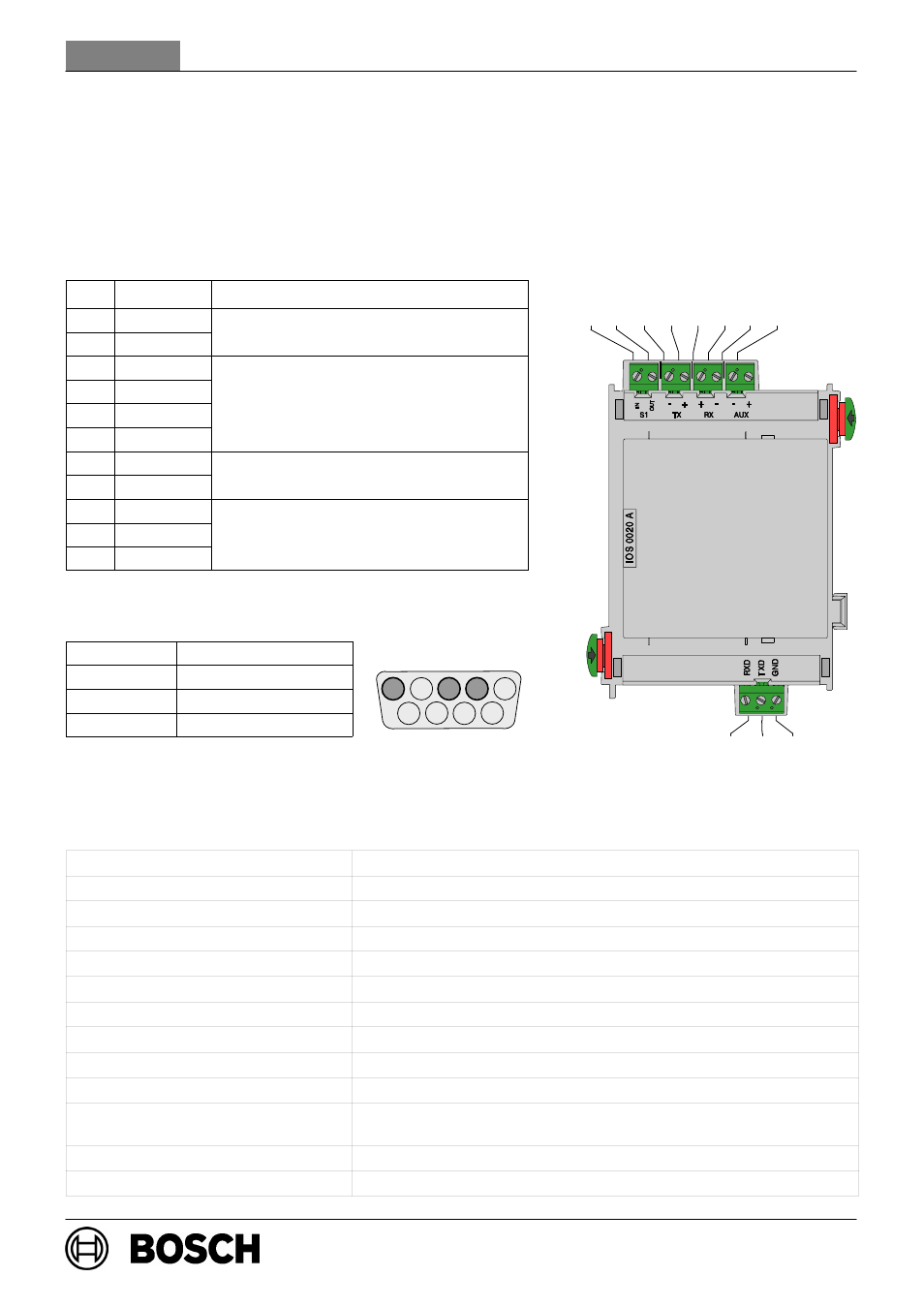

Ligações eléctricas

Pos.

Marcação

Ligação

1

S1 IN

Interface S1

2

S1 OUT

Interface S1

3

TX −

4

TX +

Interface 20 mA

5

RX +

Interface 20 mA

6

RX −

7

AUX −

Fonte de alimentação de +24 V CC /

8

AUX +

Fonte de alimentação de +24 V CC /

máx 1,3 A

20

RXD

21

TXD

Interface RS232

22

GND

Atribuição de pinos da ficha DSUB 9

N.º do pino

Ligação

2

TxD0

3

RxD0

5

GND

Especificações técnicas

Tensão de entrada (mín − máx)

20 V CC − 30 V CC

Consumo de corrente máx.

6,9 mA (2,6 mA sem carga)

Corrente de saída máx.

1,3 A a 24 V CC (na interface 20 mA)

Comprimento máximo da linha

1000 m

Classe de segurança

II em conformidade com a norma IEC 60950 / EN 60950

Protecção EMI / EMC

EN 50081−1 / FCC Parte 15

Classe de protecção

IP 30 em conformidade com a norma IEC 60529

Temperatura de funcionamento

−5

_C . . . 50 _C (23 _F . . . 122 _F)

Temperatura de armazenamento

−20

_C . . . 60 _C (−4 _F . . . 140 _F)

Humidade relativa permitida

máx. 95% sem condensação

Material e cor da caixa

Plástico ABS Polylac PA−766 (UL94 V−0),
antracite semibrilhante, RAL 7016

Dimensões (A x L x P)

aprox. 127 x 96 x 60 mm (5,0 x 3,8 x 2,4 polegadas)

Peso

aprox. 175 g (6,2 onças)

3 4 5 6 7 8

20 21 22

1 2

5

4

3

2

1

9

8

7

6
