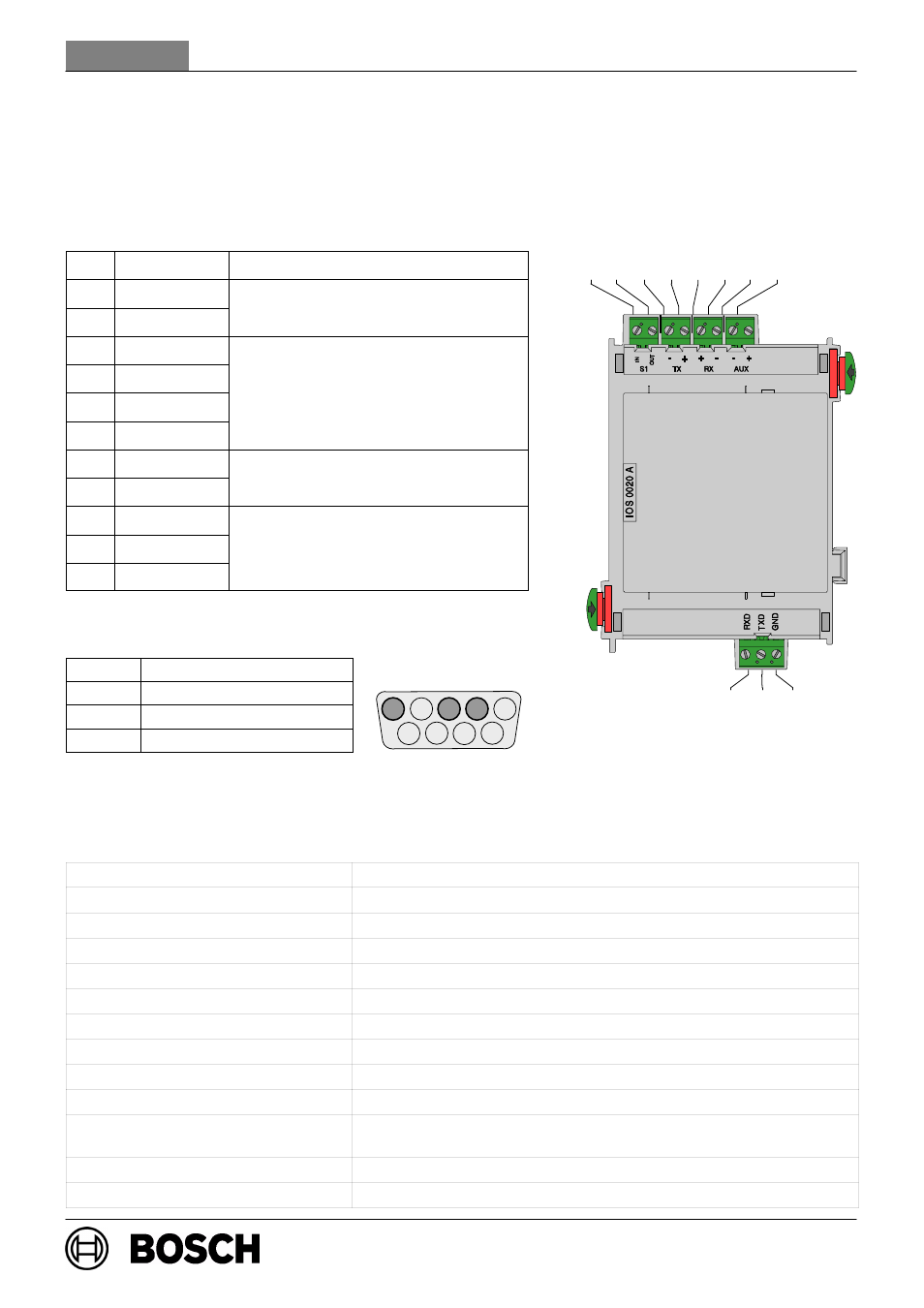

Productbeschrijving IOS 0020 A
21 / 32
ST − FIR / PRM1 / deh
610−4.998.153.974 / A2
Functies
d De 20 mA communicatiemodule biedt een S1−interface, een RS232−interface en een 20 mA
(stroomlus)−interface voor de aansluiting van een DR 2020−logboekprinter.
Bekabeling
Pos.
Markering
Aansluiting
1
S1 IN
S1−interface
2
S1 OUT
S1−interface
3
TX −
4
TX +
20 mA−interface
5
RX +
20 mA−interface
6
RX −
7
AUX −
+24 V DC / max. 1,3 A
8
AUX +
/
,
voeding
20
RXD
21
TXD
RS232−interface
22
GND
Penbezetting van 9−polige DSUB−stekker
Pennr.
Aansluiting
2
TxD0
3
RxD0
5
GND
Technische specificatie
Ingangsspanning (min − max)
20 V DC − 30 V DC
Max. stroomverbruik
6,9 mA (2,6 mA onbelast)
Max. uitgangsstroom
1,3 A bij 24 V DC (op de 20 mA−interface)
Maximale kabellengte
1000 m
Veiligheidsklasse
II volgens IEC 60950 / EN 60950
EMI/EMC−beveiliging
EN 50081−1 / FCC deel 15
Beschermingsklasse
IP 30 volgens IEC 60529
Bedrijfstemperatuur
−5
_C . . . 50 _C
Opslagtemperatuur
−20
_C . . . 60 _C
Toegestane relatieve vochtigheid
max. 95% niet−condenserend
Materiaal en kleur van de behuizing
ABS−kunststof Polylac PA−766 (UL94 V−0),
halfglans antraciet, RAL 7016
Afmetingen (H x B x D)
ca. 127 x 96 x 60 mm
Gewicht
ca. 175 g
