Bosch IOS 0020 A 20 mA Communication Module User Manual
Page 17
Italiano
4.998.137.266
Descrizione prodotto IOS 0020 A
17 / 32
ST − FIR / PRM1 / deh
610−4.998.153.974 / A2
Descrizione funzionale
d Il modulo di comunicazione 20 mA dispone di un’interfaccia S1, un’interfaccia RS232 e
un’interfaccia 20 mA (circuito di corrente) per il collegamento alla stampante eventi DR 2020.

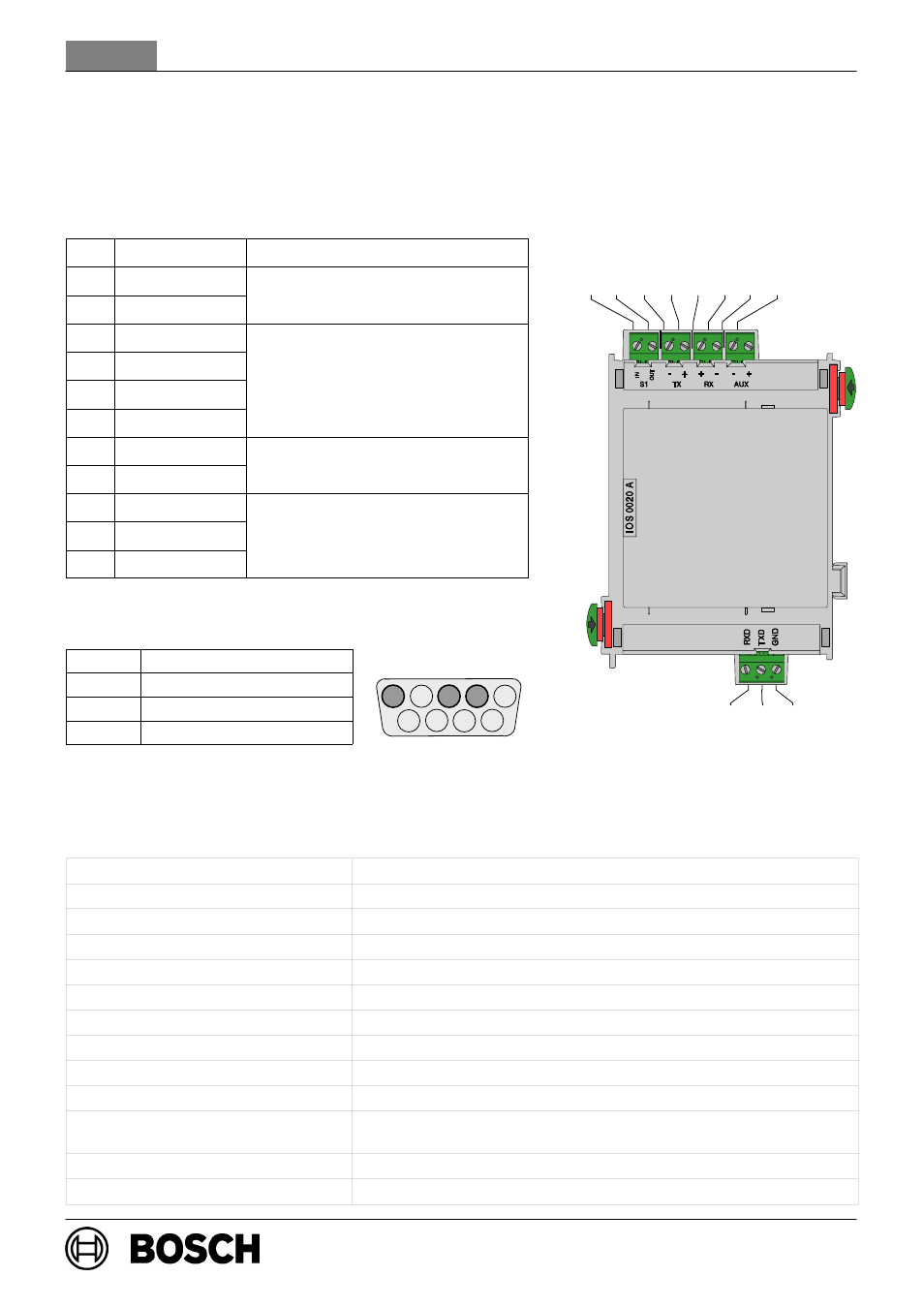

Cablaggio
Pos.
Contrassegno
Collegamento
1
S1 IN
Interfaccia S1
2
S1 OUT
Interfaccia S1
3
TX −
4
TX +
Interfaccia 20 mA
5
RX +
Interfaccia 20 mA
6
RX −
7
AUX −
+24 V CC / max. 1,3 A
8
AUX +
/
,
Alimentazione
20
RXD
21
TXD
Interfaccia RS232
22
GND
Assegnazione pin di un connettore SUB−D a 9 pin
N. PIN
Collegamento
2
TxD0
3
RxD0
5
GND
Specifiche tecniche
Tensione di ingresso (min − max)
20 V CC − 30 V CC
Consumo di corrente max.
6,9 mA (2,6 mA senza carico)
Corrente di uscita max.
1,3 A a 24 V CC (sull’interfaccia 20 mA)
Lunghezza max. linea
1000 m
Classe di sicurezza
II come previsto dalle norme IEC 60950 / EN 60950
Protezione EMI/EMC
EN 50081−1 / FCC Parte 15
Grado di protezione
IP 30 come previsto dalla norma IEC 60529
Temperatura operativa
−5
_C . . . 50 _C (23 _F . . . 122 _F)
Temperatura di stoccaggio
−20
_C . . . 60 _C (−4 _F . . . 140 _F)
Umidità relativa consentita
max. 95% senza condensa
Materiale e colore custodia
plastica ABS Polylac PA−766 (UL94 V−0),
antracite semilucida, RAL 7016
Dimensioni (A x L x P)
circa 127 x 96 x 60 mm
Peso
circa 175 g
3 4 5 6 7 8
20 21 22
1 2
5
4
3
2
1
9
8
7
6
